Garlando TOORX TRX9500 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für Garlando TOORX TRX9500
Inhaltszusammenfassung für Garlando TOORX TRX9500

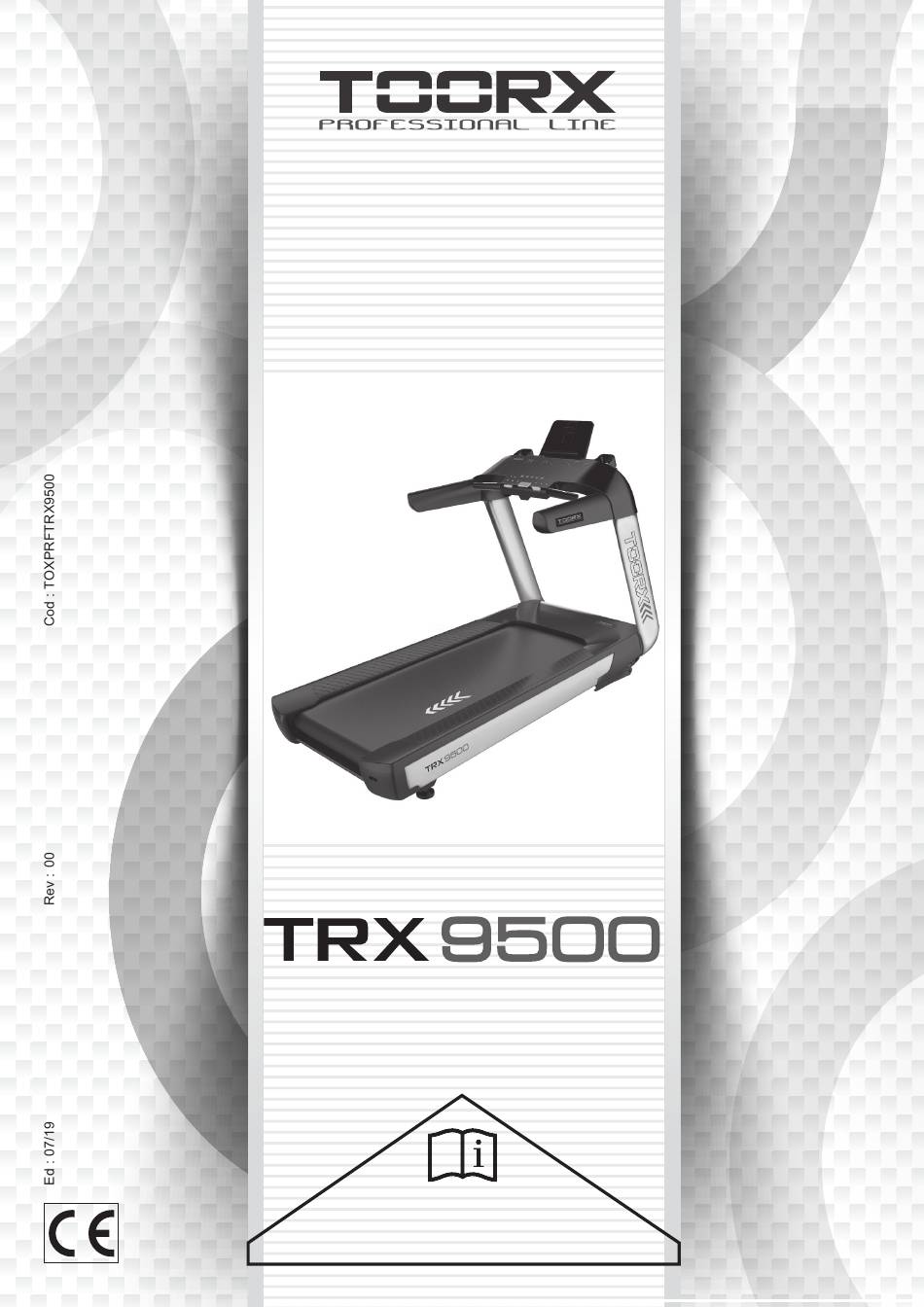

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Montageanleitung Teileliste Spez. Teilenr. Bezeichnung Menge Teilenr. Bezeichnung Menge Grundrahmen Sechskantschraube M10x25 M8x15 Halterung für die Sechskantschraube Displayeinheit iPad-Halter Sechskantschraube M8x25 Trinkflaschenhalter Schneidschraube ST4,2x15 M8x40 Stützrahmen Schneidschraube ø10,5 x ø20 x Netzstecker Unterlegscheibe ø 8,4 x ø16 x Motorabdeckung Unterlegscheibe T1,6 Für die Montage benötigtes Werkzeug ...
-
Seite 3: Montage
Montage Schritt 1: a: Mit einem Kreuzschlitzschraubendreher die Teile 07 und 12 von Teil 01 abschrauben (siehe Abbildung unten). Teil 12 (Schraube) aufbewahren. Teil 07 (Motorabdeckung) vorsichtig von der linken und rechten Seite abnehmen. Schritt 2: Den St ü tzrahmen (05) in den Grundrahmen (01) einsetzen. Mit Sechskantschraube und flacher Unterlegscheibe (siehe Abbildung) die Teile 05, 13 und 08 am Grundrahmen befestigen. - Seite 4 Verbinden Sie Kabel D von 02 und Kabel D von 05. Setzen Sie die Halterung f ür die Schritt 3: Displayeinheit (02) in den Grundrahmen (05) ein und benutzen Sie den Inbusschlüssel (siehe Abbildung) mit 10 und 14, um die Halterung an 05 zu befestigen. Nachdem alle sechs Schrauben eingeschraubt wurden, müssen sie fest angezogen werden.
- Seite 5 Schritt 5: Mit dem Kreuzschlitzschraubendreher die Teile 09, 14 und 03 an Teil 04 befestigen. Zum Schluss festschrauben. Hinweis: Beim Anbringen von 03 an 04 bitte auf die richtige Position von 04 achten. Für das Anschrauben sind zwei Personen erforderlich. Schritt 6: Mit einem Inbusschlüssel Teil 08 fest anschrauben.
- Seite 6 Schritt 7: Den Netzstecker (06) in den Grundrahmen (01) einstecken. Vorsicht! Achten Sie darauf, dass die oben genannten Montageschritte fertig ausgeführt wurden, bevor Sie das Gerät an das Stromnetz anschließen. Lesen Sie vor dem Gebrauch des Laufbandes aufmerksam die nachfolgende Anleitung.
-
Seite 7: Hinweise Zum Transport
Hinweise zum Transport Bewegen des Laufbands Überprüfen Sie, ob das Laufband völlig stillsteht, bevor Sie versuchen, es zu bewegen. Stellen Sie sich vor das hintere Ende des Laufbretts. Heben Sie das hintere Ende des Laufbretts wie in der Abbildung oben gezeigt in Pfeilrichtung nach oben an. ... - Seite 8 Bedienungsanleitung Achtung: Vergessen Sie bitte nicht, vor Beginn den Sicherheitsschlüssel zu überprüfen. Display-Anzeige 1. Die Anzeigen „speed“ (Geschwindigkeit), „distance“ (Strecke), „calorie“ (Kalorien), „calorie/h“ (Kalorien/Stunde), „heart rate“ (Herzfrequenz“, „steps“ (Schritte), „incline“ (Steigung) und „pace“ (Tempo) zeigen während des Trainings die jeweiligen aktuellen Informationen an. Tastenfunktionen 1.
- Seite 9 7. Modus „Mountain climb“ (bergauf): Drücken Sie die Taste „mountain climb“, wenn das Laufband in Standby ist. 7. Modus „fat burning“ (Fettverbrennung): Wählen Sie diesen Modus aus, wenn das Laufband in Standby ist. 8. „Cool down“-Modus: Wählen Sie diesen Modus aus, um sich während des Trainings zu erholen. 9.
- Seite 10 Alter von 30 Jahren wäre die jeweilige Ziel-Herzfrequenz 124, 143, 162 Schläge pro Minute. Halten Sie die Taste „Programm“ (3 Sekunden lang) gedrückt, um das Alter einzugeben. Im Fenster wird das Standardalter 30 Jahre angezeigt. Mit den Tasten „Geschwindigkeit +/-“ oder „Steigung +/-“ können Sie Ihr tatsächliches Alter im Bereich 15-80 Jahre einstellen.
- Seite 11 Hinweis:...
- Seite 12 Beim Training mit den Herzfrequenz-Programmen muss der Brustgurt benutzt werden, um die Herzfrequenz zu messen. Der Gurt muss direkt auf der Haut an der Brust befestigt werden. Die Herzfrequenz-Anzeige ist kein medizinisches Gerät und die Messung kann aus vielen Gründen ungenau sein. Die Messwerte dienen daher nur zur Orientierung.
- Seite 13 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy contact@toorxprofessional.it www.toorxprofessional.it...
