reinhausen TAPCON 230 Kurzbedienungsanleitung
Quicklinks
Spannungsregler TAPCON® 230
www.reinhausen.com
Kurzbedienungsanleitung BA 270/01
Definierte Bewegung des
Antriebsgestänges
MOTORANTRIEB ED
Antriebsgestänge
Impuls zur Veränderung
der „Stellung"
© Maschinenfabrik Reinhausen GmbH
Falkensteinstraße 8
93059 Regensburg
BA 270/01 de • 0505/500 • 270/01/00/0 • F0139600 • Printed in Germany

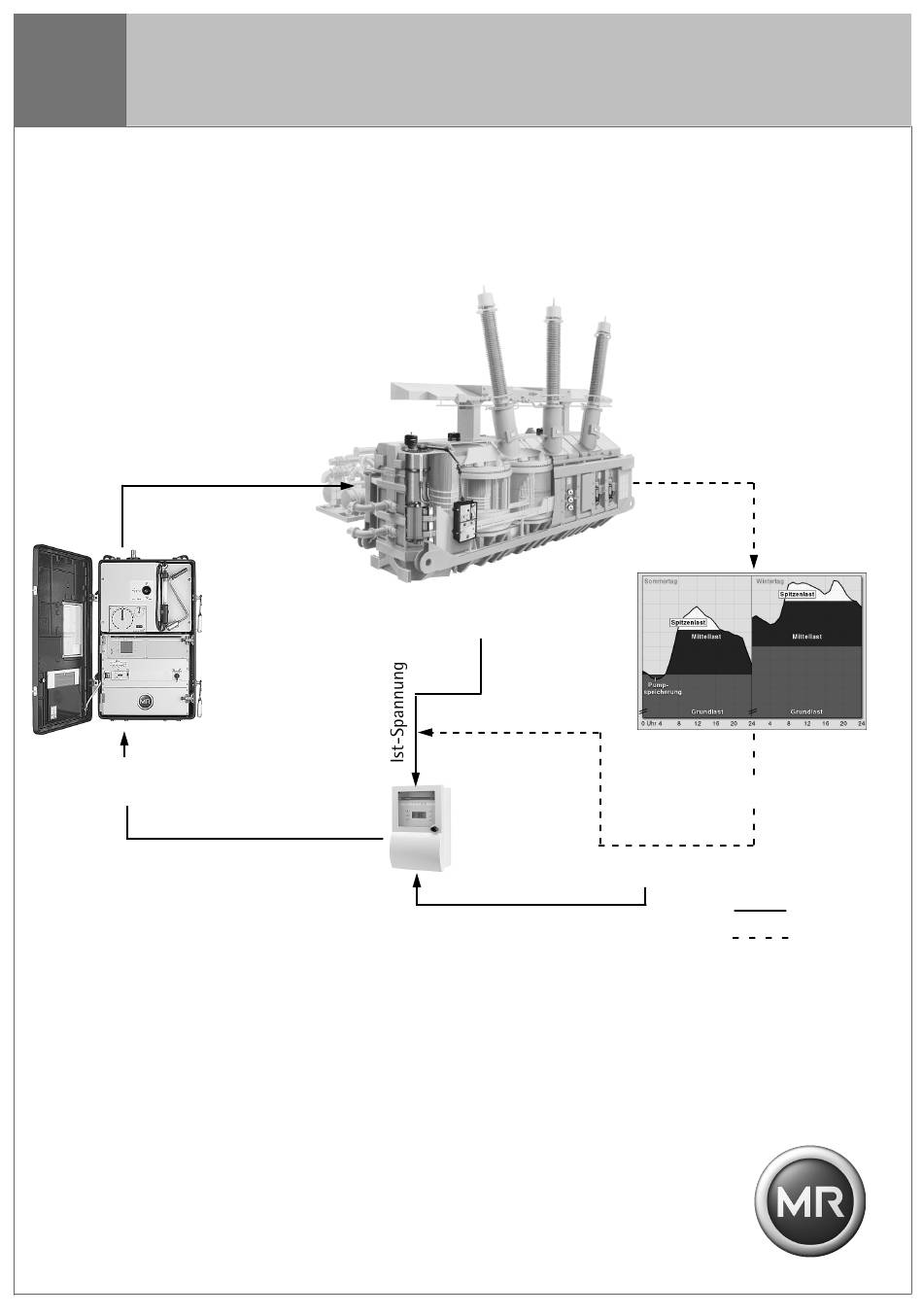

GEREGELTER TRANSFORMATOR
Änderung des Übersetzungsverhältnisses
TAPCON®
Abgleich von Ist- und Sollspannung
Telefon (+49) 9 41/40 90-0
Telefax (+49) 9 41/40 90-6 00
E-Mail sales@reinhausen.com
LASTPROFIL
verändertes Verbrauchs-
verhalten
SOLLSPANNUNG
Regelkreis
Netz
Verwandte Anleitungen für reinhausen TAPCON 230
Inhaltszusammenfassung für reinhausen TAPCON 230
- Seite 1 „Stellung“ SOLLSPANNUNG Regelkreis TAPCON® Abgleich von Ist- und Sollspannung Netz © Maschinenfabrik Reinhausen GmbH Telefon (+49) 9 41/40 90-0 Falkensteinstraße 8 Telefax (+49) 9 41/40 90-6 00 93059 Regensburg E-Mail sales@reinhausen.com BA 270/01 de • 0505/500 • 270/01/00/0 • F0139600 • Printed in Germany...
- Seite 2 1 Allgemeines Sicherheit 3 Anschluss Gerätebeschreibung Allgemeines Anschluss ® Erklärungen zum Dokument Der TAPCON 230 wird im Normalfall durch die Messspan- nung (115 V) versorgt. Optional ist der Spannungsregler für 1.1.1 Zweck und zugehörige Dokumente eine Versorgungsspannung von 230 V AC lieferbar. Anhand dieser Kurzbedienungsanleitung erhalten Sie einen 1.
- Seite 3 Gerätebeschreibung Parametrierung Parametrierung Display Einstellung NORMset Die Fenster sind hintereinander im Ring angeordnet, wie unten dargestellt, und können durch Betätigen der Funk- NORMSET tionstasten SELECT und ausgewählt werden. ON/ OFF 01/30 Das Fenster bleibt solange sichtbar, wie die SELECT-Taste gedrückt bleibt sowie weitere 10 Sekunden nach dem Hinter der „NORMset“-Funktion verbirgt sich ein Automatis- Loslassen der SELECT-Taste.
