SIMS GRASEBY PCA 3300 Gebrauchsanweisung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Spritzenpumpe
PCA 3300
Gebrauchsanweisung
0473
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIMS GRASEBY PCA 3300

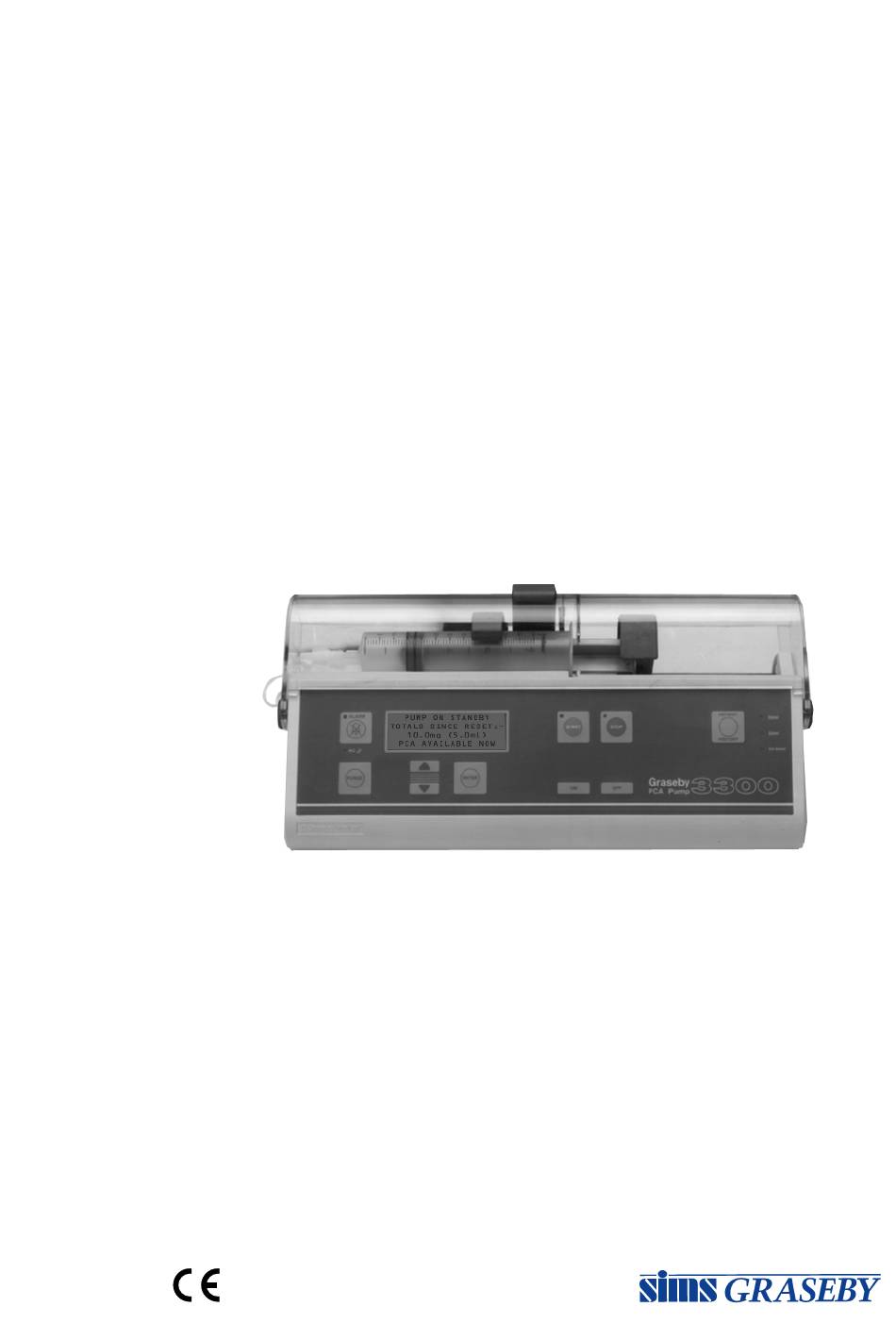

  • Seite 1 Spritzenpumpe PCA 3300 Gebrauchsanweisung 0473...

  • Seite 2: Softwareversion

    SOFTWARE-VERSION Die im folgenden beschriebenen Änderungen wurden anhand einer Aktualisierung der Pumpen-Software auf die Version 4.3 (vorherige Version 4.2) eingeführt. • Die ‘PUMPE ARBEITET NICHT’ - Warnung hatte früher zusätzlichen Text. • Die Warnung ‘SPRITZE LEER’ heißt jetzt ‘SPRITZE LEER/ VERSTOPFUNG.
  • Seite 3 Herausgegeben von SIMS Graseby Ltd. Das vorliegende Handbuch wurde mit aller gebotenen Sorgfalt ausgearbeitet. SIMS Graseby übernimmt jedoch keine Haftung für eventuelle Abweichungen. SIMS Graseby behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an dieser Publikation sowie dem in ihr beschriebenen Produkt vorzunehmen.

  • Seite 4: Einführung

    Einführung Vielen Dank, daß Sie sich für die Graseby 3300 PCA Pumpe entschieden haben. Die vorliegende Gebrauchsanweisung enthält wichtige Informationen über Betrieb und Pflege der Pumpe. Um mit allen Funktionen und Ausstattungen der Pumpe vollends vertraut zu sein , sollten alle Gerätebenutzer dieses Anleitungshandbuch vor dem Einschalten der Pumpe durchlesen.
  • Seite 5 Graseby 3300 Seite iv...

  • Seite 6: Inhaltsverzeichnis

    INHALT Seite Beschreibung Übersicht Vorbereitungen zur Infusion Einschalten Laden der Spritze Anschluß des Handauslösers Drucker-, PC- oder Pulsoximeteranschluß Spülen der Infusionsleitung Programmieren der Pumpe Starten der Pumpe Verwendung des Handauslösers Aufrufen der Programmeinstellungen Personal-Infusion Stoppen der Pumpe Spritzenwechsel Patienten-History History-Ausdruck Batteriebetrieb Alarme Ausschalten...

  • Seite 7: Beschreibung

    Patientenkontrollierte Analgesie (PCA) stellt nachweisbar eine BESCHREIBUNG bessere, effektivere Alternative zu den traditionellen Methoden der Schmerztherapie dar. Die Graseby 3300 PCA Spritzenpumpe ist ein Infusionsapparat, der eine Eigenvergabe von Analgetika durch den Patienten im Rahmen von programmierten Grenzen ermöglicht. Durch Betätigen des an der Pumpe adaptierten Handauslösers wird eine festgelegte Bolusmenge verabreicht.

  • Seite 8: Übersicht

    ÜBERSICHT Alarmunterdrückung Abdeckungsverriegelung und Alarm-LED Spritzenkolbenführung Sensor Spritzengröße Spritzenhaltebügel History-Taste/ Spritzenohrnut Display Spritzenabdeckung Gesamtmenge Abdeckungsscharnier Abdeckungsscharnier Spritzengrößen -LEDs START-Taste Netzstrom PROGRAMM STOP-Taste und LED -LED -Tasten und LED SPÜLEN EINGABE -Taste -Taste GM0778-A Abbildung 1 Frontansicht der 3300 Federstift Datenausgang Netzanschluß...

  • Seite 9: Vorbereitungen Zur Infusion

    Spritze und Überleitsystem wie gewohnt befüllen und entlüften (siehe Abschnitt 8, die Taste SPÜLEN). Bei Kombination mehrerer Infusionen über dieselbe IV-Leitung empfiehlt SIMS Graseby Ltd unbedingt die Verwendung eines Überleitsystems mit Y-Stück und Rückschlagventil (Artikelnummer 0128-0085), siehe Abbildung 3.

  • Seite 10: Einschalten

    EINSCHALTEN 4.1 Bedientasten Jeder Tastendruck wird von einem kurzen Ton begleitet. Der Tastenton kann im Konfigurationsmodus ausgeschaltet werden. Die einzelnen Tasten haben folgende Funktionen: Bedientasten ________________________________________________________ Taste Funktion ________________________________________________________ Einschalten. Ausschalten (außer bei laufender Infusion). START Infusionsstart. Auch zur Eingabebestätigung im Diagnostik-/Konfigurationsmodus sowie bei Datum &...
  • Seite 11 4.2 Netzstrombetrieb Netzkabel mit Gerät und 220-240 V-AC-Steckdose verbinden. (Für Batteriebetrieb siehe Abschnitt 18). Die Netz-LED leuchtet. Netzkabel unter den Sicherheitsclip (siehe Abbildung 4) legen, um ein versehentliches Herausziehen zu verhindern. Abbildung 4 Kabelclip Pumpe bei geöffneter Abdeckung EIN-schalten. Während des Selbsttests erfolgt ein kurzer Signalton.

  • Seite 12: Laden Der Spritze

    LADEN DER 5.1 Spritzentyp SPRITZE Nach Einschalten der Pumpe wird auf dem Display kurz der Spritzentyp angezeigt, auf den die Pumpe eingestellt ist. WARNUNG Pumpe nicht in Betrieb nehmen, wenn die eingelegte Spritze nicht mit der auf dem Display angezeigten Marke identisch ist. Die Graseby 3300 kann von einem qualifizierten Techniker auf folgende Spritzentypen eingestellt werden: Spritzentyp...
  • Seite 13 Spritzenhaltebügel anheben und Spritze in die Spritzenaufnahme einlegen. Hierbei sicherstellen, daß ein Spritzenohr in der dafür vorgesehenen Gehäuseaussparung liegt. Die Spritze gleitet automatisch unter den Spritzengrößensensor. Spritzenhaltebügel freigeben. Kolbenführung der Pumpe nach links bis ganz an die Druckplatte des Spritzenkolbens heranführen und herunterdrücken. Hierbei ist sicherzustellen, daß...

  • Seite 14: Anschluß Des Handauslösers

    ANSCHLUß DES Handauslöseranschluß fest in den dafür vorgesehenen rückseitigen Anschluß der Pumpe stecken. HANDAUSLÖSERS GM0782-A Handauslöseranschluß Abbildung 6 DRUCKER-, PC- ODER PULSOXIMETERANSCHLUß Kabel fest in die Anschlußbuchse stecken (siehe Abbildung 7) und Schrauben anziehen. Insbesondere beim Anschluß von Pulsoximetern wird die Verwendung eines Kabels, bei dem der Stecker durch Anschrauben gesichert werden kann, empfohlen.

  • Seite 15: Spülen Der Infusionsleitung

    GM0783-A Verbindungskabel fest in die Buchse einschieben Abbildung 7 Die Taste Spülen kann nur bei geöffneter Abdeckung aktiviert werden, SPÜLEN DER wenn die Pumpe im Programmiermodus ist und folgende Anzeige INFUSIONSLEITUNG erscheint: MIT é ODER ê EINST. Taste SPÜLEN drücken. Es erscheint die Anzeige ‘ERNEUT DRÜCKEN’.

  • Seite 16: Programmieren Der Pumpe

    PROGRAMMIEREN Hinweis: Die Pumpe kann nur bei geöffneter Abdeckung programmiert werden. DER PUMPE 9.1 WARNUNG: Die 3300 sollte nur von geschultem Personal oder dem behandelnden Arzt programmiert werden. Voraussetzung hierfür ist die Kenntnis der Bedeutung jedes Programmierschrittes sowie der Prinzipien der patientenkontrollierten Analgesie.
  • Seite 17 Im folgenden werden alle Programmschritte in der Reihenfolge ihres Erscheinens erläutert. KONZENTRATION 1.00 mg/ml EINGABE DRÜCKEN MIT é ODER ê EINST. Die eingegebene Medikamentkonzentration in der Spritze wird in MASSE / VOLUMEN angezeigt. Einstellbereich von 1µg/ml bis 99,5 mg/ml. 9.6 OPTIONELL EVTL.
  • Seite 18 PCA (BOLUS) DOSIS 1.00 mg (1.0 ml) EINGABE DRÜCKEN MIT é ODER ê EINST. Dies ist die in Masseneinheiten eingegebene Medikamentmenge, (einstellbar von 0µg bis 99,5mg) die dem Patienten nach erfolgreicher (d.h. vom Gerät akzeptierter) Anforderung zugeführt wird. 9.8 OPTIONELL DOSIS-DAUER MAX.
  • Seite 19 9.10 OPTIONELL TOTAL DOSIS-LIMIT KALKULIERT ÜBER EINGABE DRÜCKEN 4 STUNDEN MIT é ODER ê EINST. Optionell (im Konfigurationsmodus anwählbar) Dies ist die Zeitspanne (zwischen 1 & 8 Stunden), in der die Pumpe, die beim Total Dosis-Limit (9.11) eingestellte Medikamentmenge nicht überschreiten soll.

  • Seite 20: Die Programmsequenz Muß Nicht Immer Vollständig Durchlaufen

    9.13 Optionell PATIENTENAKTIVIERTE VORGE. INFUSIONSZEIT EINGABE DRÜCKEN 30 MINUTEN MIT é ODER ê EINST. Optionell (im Konfigurationsmodus anwählbar) Die kontinuierliche (Hintergrund-) Infusion kann auf eine vorherbestimmte Zeit nach jeder PCA (Bolus)- Dosis begrenzt werden. 9.14 MENGE SEIT RESET:- 5mg (5ml) EINGABE DRÜCKEN 10 ANFORD., 5 POS.

  • Seite 21: Starten Der Pumpe

    WICHTIG: Vor oder sofort nach dem Start der Pumpe sollten alle 10. STARTEN DER Programmeinstellungen nochmals überprüft werden. PUMPE Spritzenabdeckung schließen und verriegeln. Schlüssel in den rückseitigen Verschluß stecken und um 90 Grad drehen, um Pumpe und Spritze vor unbefugtem Zugriff zu sichern. Schlüssel herausnehmen und sicher aufbewahren.

  • Seite 22: Pumpe In Standby

    10.4 PUMPE IN STANDBY MENGE SEIT RESET:- 10.0mg (5.0ml) PCA VERFÜGBAR Die Pumpe ist bereit , eine PCA (Bolus)-Dosis abzugeben. Die START- LED leuchtet. 10.5 INFUS. (1.0ml/Std.) MENGE SEIT RESET:- 10.0mg (5.0ml) PCA VERFÜGBAR In diesem Beispiel verabreicht die Pumpe eine kontinuierliche Hintergrund-Infusion von 1,0 ml/h und ist bereit, auf Anforderung eine Bolus-Dosis auszugeben.

  • Seite 23: Während Der Sperrzeit Nach Verabreichter Vorabdosis Oder Pca

    11.4 Während der Sperrzeit nach verabreichter Vorabdosis oder PCA (Bolus)-Dosis erscheint z.B. eine der folgenden Meldungen: 11.5 PUMPE IN STANDBY MENGE SEIT RESET:- 10.0mg (5.0ml) Die Pumpe kann bis nach Ablauf der Sperrzeit keine weitere PCA (Bolus)-Dosis verabreichen. Nach der Sperrzeit erscheint wieder Meldung 10.4.

  • Seite 24: Aufrufen Der Programmeinstellungen

    12. AUFRUFEN DER PROGRAMMEINSTELLUNGEN Durch Drücken der Taste EINGABE können während des PCA Betriebes die eingegebenen Werte aufgerufen werden, ohne die Pumpe zu stoppen und den Deckel zu öffnen. Es erscheint z.B.folgende Anzeige: KONZENTRATION 1.00mg/ml 14:51:17 27-JUL-1997 Mit der Taste EINGABE können dann die eingegebenen Werte der Reihe nach aufgerufen, jedoch nicht geändert werden.

  • Seite 25: Stoppen Der Pumpe

    14.1 Die Pumpe kann jederzeit gestoppt werden. Taste STOP drücken. Es 14. STOPPEN DER erscheint folgende Meldung: PUMPE INFUS. UNTERBROCHEN (ZUM BETRIEB START/ ZUM SPRITZENWECHSEL DECKEL ÖFFNEN) Die STOP-LED leuchtet. 14.2 Wenn die START-Taste gedrückt wird, erscheint die Meldung: ACHTUNG: DECKEL ÖFFNEN/SCHLIEßEN UND START DRÜCKEN...

  • Seite 26: Infus: Unterbrochen

    15.2 INFUS: UNTERBROCHEN (ZUR NEUPROGR. STOP/ START FÜR MANUELLE PERSONAL-INFUSION) Wenn weder die Medikamentkonzentration noch der Spritzentyp geändert werden sollen: NICHT STOP ODER START DRÜCKEN sondern Spritze austauschen, Spritzendeckel schließen, verriegeln und dann START drücken (siehe Abschnitt 5, Laden der Spritze). HINWEIS: Die Größe der aufgelegten Spritze muß...
  • Seite 27 16.2 Wird eine detailliertere History gewünscht (diese Funktion muß im Konfigurationsmodus, Abschnitt 22 angewählt werden), bei gestoppter Pumpe Taste PATIENTEN-HISTORY zweimal hintereinander drücken. Es erscheint folgende Meldung: HISTORY MODUS: MENGEN é ê FÜR EREIG. EXIT: STOP DRÜCKEN EINGABE FÜR WEITER 16.3 HISTORY MODUS: EREIG.
  • Seite 28 16.5 Neue Zeit mit EINGABE bestätigen. HISTORY STOPPZEIT 9:15:25 27-JUN-1998 MIT é ODER ê EINST. START FÜR MINUTEN Die Stoppzeit läßt sich genauso wie die Startzeit verändern (siehe Abschnitt 16.4). Hinweis: Wenn die HISTORY START- und STOPP-ZEITEN nicht geändert werden, kann die gesamte Patienten-History (seit dem letzten Zähler-Reset bis zur aktuellen Zeit) aufgerufen oder, falls gewünscht, ausgedruckt werden.
  • Seite 29 16.8 EINGABE drücken. FÜR HISTORY-AUSGABE START DRÜCKEN EXIT: STOP DRÜCKEN EINGABE FÜR WEITER Wird EINGABE gedrückt, erfolgt eine Rückkehr zu Abschnitt 16.2. START drücken. Es erscheint eine der zwei folgenden Anzeigen. 16.9 5.00mg VERABREICHT (2.5ml) TOTAL ANFORD. 10 POS. ANFORD. 6 In diesem Beispiel wurde der History-Modus MENGE gewählt.
  • Seite 30 16.12 s drücken. HISTORY-AUSGABE ZUM DRUCKER MIT é ODER ê DISPLAY EINGABE FÜR WEITER Der Anwender kann zwischen einer History-Anzeige auf dem Display oder einem Ausdruck wählen. Im folgenden wird zunächst die History- Anzeige behandelt. 16.13 EINGABE drücken. VON 20:00 30 AUG-98 BIS 20:55 30 AUG-98 1.00mg (1.0ml) 1 ANFORD.

  • Seite 31: History-Ausdruck

    Jeder serielle Drucker, wie z.B. der Seiko DPU-411 kann während der 17. HISTORY- PCA oder hinterher, an die 3300 angeschlossen werden (siehe AUSDRUCK Abschnitt 7 bzgl. Druckeranschluß). Der Anwender kann wählen zwischen einem Ausdruck der gesamten Patienten-History in summarischer Form oder der einzelnen Ereignisse mit Datum und Zeit.
  • Seite 32 17.2 GRASEBY 3300 PCA PUMPE PATIENT:........ HISTORY-MENGEN ZWISCHEN HH:MM:SS TT-MM-JJJJ Gelieferte Menge (Masse): xxxxx xg Geliefertes Volumen: xxxx ml Summe d. Patienten-Anforderungen: Anzahl d. pos. Patientenanford.: Wird die Taste PATIENTEN-HISTORY während der gestoppten Infusion oder bei geöffneter Abdeckung zweimal gedrückt, und wurde im History-Modus EREIGNIS gewählt, läuft die Programm- Sequenz von Abschnitt 16.3 bis 16.10 ab, d.h.

  • Seite 33: Batteriebetrieb

    17.4 Pumpen-Einstellungen :- hh:mm:ss tt-mm-jjjj Spritzentyp: xxxxxxxx Spritzengröße: Konzentration: xxxx xg/ml Evtl. Vorabdosis: xxxx xg oder DEAKTIVIERT Bolus-Dosis: xxxx xg oder DEAKTIVIERT Dosis-Abgabe: Minuten Sperrzeit: Minuten Kontinuierliche Rate: xxxx xg/Std. oder DEAKTIVIERT (yyyy ml/Std.) Patientenaktivierte oder DEAKTIVIERT vorge. Infusionszeit: Minuten oder DEAKTIVIERT Dosis-Limit: xxxx xg...

  • Seite 34: Alarme

    19. ALARME Bei der 3300 wird zwischen drei verschiedenen akustischen Alarmtypen unterschieden: Laut und kontinuierlich Leise und intermittierend Laut und intermittierend Bei Auftreten eines Alarms, muß zuerst der akustische Alarm durch Drücken der ALARM-Taste abgestellt werden, bevor geeignete Schritte zur Behebung der Alarmursache unternommen werden. Der laute kontinuierliche Alarm ertönt, wenn ein interner Pumpenfehler ermittelt wurde.

  • Seite 35: Meldungen Bei Nicht Erfolgreichem Start Der Pumpe

    19.1 Meldungen bei nicht erfolgreichem Start der Pumpe Folgende Meldungen können sofort nach Schließen der Abdeckung auftreten: 19.1.1 EVTL. VORABDOSIS GRENZEN: 0.2ml BIS xxxml FÜR xxml SPRITZE ALARMTYP Laut, intermittierend URSACHE Die Vorabdosis ist zu hoch/niedrig für die gewählte Spritzengröße BEHEBUNG Neuprogrammierung der evtl.
  • Seite 36 19.1.4 TOTAL DOSIS-LIMIT ZU TIEF BITTE ERHÖHEN ALARMTYP Laut, intermittierend TOTAL DOSIS-LIMIT £ der Summe von URSACHE 1 Bolus-Dosis, plus der kontinuierlichen Infusion (wenn eingestellt), plus Vorabdosis (wenn eingestellt). BEHEBUNG TOTAL DOSIS-LIMIT erhöhen. 19.1.5 ACHTUNG: SPRITZE EINLEGEN DECKEL SCHLIEßEN UND START DRÜCKEN ALARMTYP Laut, intermittierend...
  • Seite 37 19.1.7 KONTIN. INFUSIONS MENGE ZU TIEF 0.1ml/Std MINIMUM ALARMTYP Laut, intermittierend URSACHE Die kontinuierliche Infusionsrate wurde unterhalb der kleinstmöglichen Förderrate der Pumpe eingestellt. BEHEBUNG Kontinuierliche Infusionsrate erhöhen. 19.1.8 NULL PCA (BOLUS) KONTIN INFUSION MENGE MUß GRÖßER ALS 0 ml/Std SEIN ALARMTYP Laut, intermittierend URSACHE...

  • Seite 38: Meldung 'Pumpe Arbeitet Nicht'

    19.1.10 ACHTUNG: DECKEL OFFEN (DECKEL SCHLIEßEN & START DRÜCKEN) ALARMTYP Nur zur Information URSACHE Es wurde bei geöffneter Abdeckung START gedrückt. 19.2 Meldung ‘Pumpe arbeitet nicht’ 19.2.1 ACHTUNG: PUMPE ARBEITET NICHT (START DRÜCKEN) ALARMTYP Leise, intermittierend URSACHE Die Pumpe wurde eingeschaltet, aber nicht gestartet.
  • Seite 39 19.3.2 ACHTUNG: NETZAUSFALL PUMPE AUF BATTERIE ALARMTYP Leise, intermittierend BEHEBUNG Netzverbindung wieder herstellen. Soll die Pumpe z.B. bei Patiententransport auf Akkubetrieb laufen, ALARM-Taste zur Alarmunterdrückung betätigen. 19.3.3 ACHTUNG: BATTERIE SCHWACH ALARMTYP Leise, intermittierend BEHEBUNG Pumpe umgehend wieder mit Netz verbinden. Dieser Alarm kann nicht unterdrückt werden.
  • Seite 40 19.3.5 PUMPE GESTOPPT: VERSTOPFUNG SPRITZENFÜHRUNG LÖSEN ALARMTYP Laut, intermittierend URSACHE Infusionsleitung blockiert WARNUNG Um zu verhindern, daß dem Patienten ein Bolus zugeführt wird, muß zunächst die Spritzenkolbenführung der Pumpe geöffnet werden, um den Druck abzubauen, bevor die Verstopfung behoben wird. BEHEBUNG Spritzenabdeckung öffnen, Spritzenführung öffnen und Verstopfung beseitigen.
  • Seite 41 19.3.8 DOSIS-LIMIT UEBERSCH xxxx xg IN y Std. DECKEL ÖFFNEN & ZUM RESET ê DRÜCKEN ALARMTYP Laut, intermittierend BEHEBUNG Abdeckung öffnen und, sofern aus Sicherheitsgründen vertretbar, t Taste zum Reset des Total-Dosis-Limits drücken. HINWEIS: Bei Überschreiten des Total-Dosis-Limits wird der Dosis- Limit-Alarm ausgelöst.

  • Seite 42: Ausschalten

    Stativklemme neu positionieren. Die Pumpe sollte nicht über Patientenniveau betrieben werden. 22. KONFIGURATIONSMODUS Über diesen Modus können bestimmte Funktionen der PCA 3300 Pumpe vor dem Einsatz hinzugefügt, gelöscht oder verändert werden. Der Konfigurationsmodus ist nur vom Programmiermodus aus zugänglich.
  • Seite 43 22.1 KONFIGURATIONSMODUS ? (SORGFÄLTIG VERFAHR.) Bei Anzeige dieser Meldung sofort START drücken. Die erste Meldung im Konfigurationsmodus ist: 22.2 PROGRAMM-WERTE: ZUGÄNGIG MIT é ODER ê EINST. Bei Drücken der Pfeiltasten wechselt die Anzeige zwischen PROGRAMM-WERTE ZUGÄNGIG und PROGRAMM-WERTE GESPERRT (im gesperrten Modus können die Programmwerte nicht verändert werden).
  • Seite 44 Anzeige/Ausdruck des letzten Ereignisses am Schluß = CHRONOLOGISCHE HISTORY-ANZEIGE VORWÄRTS (nur bei History-Typ DETAILLIERT). Funktion einer im Programmiermodus einstellbaren EVTL. VORABDOSIS Vorabdosis AKTIVIERT oder DEAKTIVIERT Funktion einer im Programmiermodus einstellbaren KONTINUIERLICHE INFUSION kontinuierlichen Infusion AKTIVIERT oder DEAKTIVIERT. Entweder ml/h, oder bezogen auf KONTIN.
  • Seite 45 X = Dosis-Limit Periode (1-8 Stunden) TOTAL DOSIS-LIMIT KALKULIERT Diese Funktion ist nur wählbar, wenn TOTAL DOSIS- ÜBER X STUNDEN LIMIT ÜBER FESTE ZEIT aktiviert ist. MAX. oder 1-15 Minuten = DEAKTIVIERT. Bei der VERABREICHTE DOSIS BEI MAX. RATE Einstellung DEAKTIVIERT, hat der Anwender die Möglichkeit, die Bolusverabreichungszeit im Programmiermodus einzustellen.

  • Seite 46: Einstellen Von Zeit Und Datum

    23. EINSTELLEN VON WARNUNG ZEIT UND DATUM Bei Einstellen von Zeit und Datum wird die gespeicherte Patienten-History gelöscht. Einstellen von Zeit und Datum im Programmiermodus: Die Tasten und EINGABE und PATIENTEN-HISTORY nacheinander drücken und halten. Daraufhin erscheint z.B. folgendes Display: UHR-EINSTELLUNG? 15:26:33 9-JAN-2000...

  • Seite 47: Technische Symbole Und Standards

    Sicherheitsbestimmungen für Medizingeräte gemäß Richtline 93/ 0473 42/EWG) entspricht. Die Nummer 0473 verweist auf die zuständige, akkreditierte Prüfstelle für die Qualitätssysteme von SIMS Graseby Ltd. Entsorgung Nationale oder örtliche Entsorgungsvorschriften beachten! Die drei eingebauten Akkus der Pumpe enthalten Schadstoffe wie Blei und Schwefelsäure.

  • Seite 48: Spezifikationen

    25. SPEZIFIKATIONEN Abmessungen H x B x T 115mm x 325mm x 195mm (mit Stativklemme und geschlossener Spritzenkolbenführung). Gewicht nicht über 3,5 kg inklusive Batterien und Stativklemme Einstellbereiche 1µg/ml - 99,5mg/ml Konzentration 0µg - 99,5 mg Vorabdosis 0µg - 99,5mg PCA (Bolus)-Dosis MAX oder 1-15 Minuten Dosis-Dauer...
  • Seite 49 Software Version 4.30 oder folgende (diese Gebrauchsanweisung umfaßt ebenfalls 4.20 - Unterschiede sind offensichtlich). SIMS Graseby Geräte werden ständig weiterentwickelt und verbessert und können daher im Detail von dieser Spezifikation abweichen. VORSICHT Die 3300 Infusionspumpe ist nicht für den Betrieb in explosionsgefährdeten Bereichen bestimmt und darf nicht in unmittelbarer...

  • Seite 50: Reinigung/Wartung

    WARNUNG Pumpe nicht autoklavieren und nicht in Flüssigkeiten eintauchen 26.2 Wartung SIMS Graseby Ltd. empfiehlt eine jährliche Durchführung des im Technischen Servicehandbuch aufgeführten Funktions- und Sicherheitstest durch einen qualifizierten Techniker. Es wird außerdem darauf hingewiesen, daß Geräte, die fallen gelassen oder mit Flüssigkeit überschüttet wurden, unverzüglich außer Betrieb...

  • Seite 51: Trompetenkurven

    27. Trompetenkurven Trompetenkurve Rate: 20 ml/Std. 31 32 Minuten * Abweichen der Forderrate 650 mm Hg 250 mm Hg 6 7 8 9 10 6 7 8 9 10 40 50 60 70 8090100 Minuten *Max. Alarm-Verzogerungszeit nach Verstopfung GM0164-A Graseby 3300 Seite 46...
  • Seite 52 Trompetenkurve Rate: 0,5 ml/Std. 31 32 Minuten * Abweichen der Forderrate Trompetenkurve Rate: 5,0 ml/Std. 31 32 Minuten * Abweichen der Forderrate GM0165-A Graseby 3300 Seite 47...
  • Seite 53 Graseby 3300 Seite 48...
  • Seite 54 SIMS Graseby Limited Colonial Way, Watford, Herts , UK, WD2 4LG Tel: (+44) (0)1923 246434 Fax: (+44) (0)1923 231595 Part No.0128-0108-C March 1998 © SIMS Graseby Ltd. 1998 PRINTED ON RECYCLED PAPER...
