HEDIG
Allgemeines
Eine exakte Zeitmessung ist eine wichtige Voraussetzungen für die Durchführung von Sportveranstaltungen,
wie z.B. Reiten, Motorsport, Wintersport, Agility sowie bei Anwendungen, bei denen Geschwindigkeit bzw.
Zeitintervalle genau ermittelt werden müssen. Für diesen Zweck wurde das prozessorgesteuerte
Zeitmeßsystem TIMER DG2000-STA entwickelt. Es kann sowohl mit funkgesteuerten als auch
drahtgebundenen Lichtschranken betrieben werden. Für alle anderen Anwendungen können an die
Lichtschrankeneingänge potentialfreie Kontakte angeschlossen werden. Durch die Möglichkeit, jeden der 3
Lichtschrankeneingänge in seiner Funktion einzeln zu konfigurieren, ist das Gerät universell einsetzbar. Dabei
wurde auf leichte Bedienbarkeit sowie gute Ablesbarkeit der Messwerte besonderen Wert gelegt. Die
einzelnen Funktionen sind wie folgt:

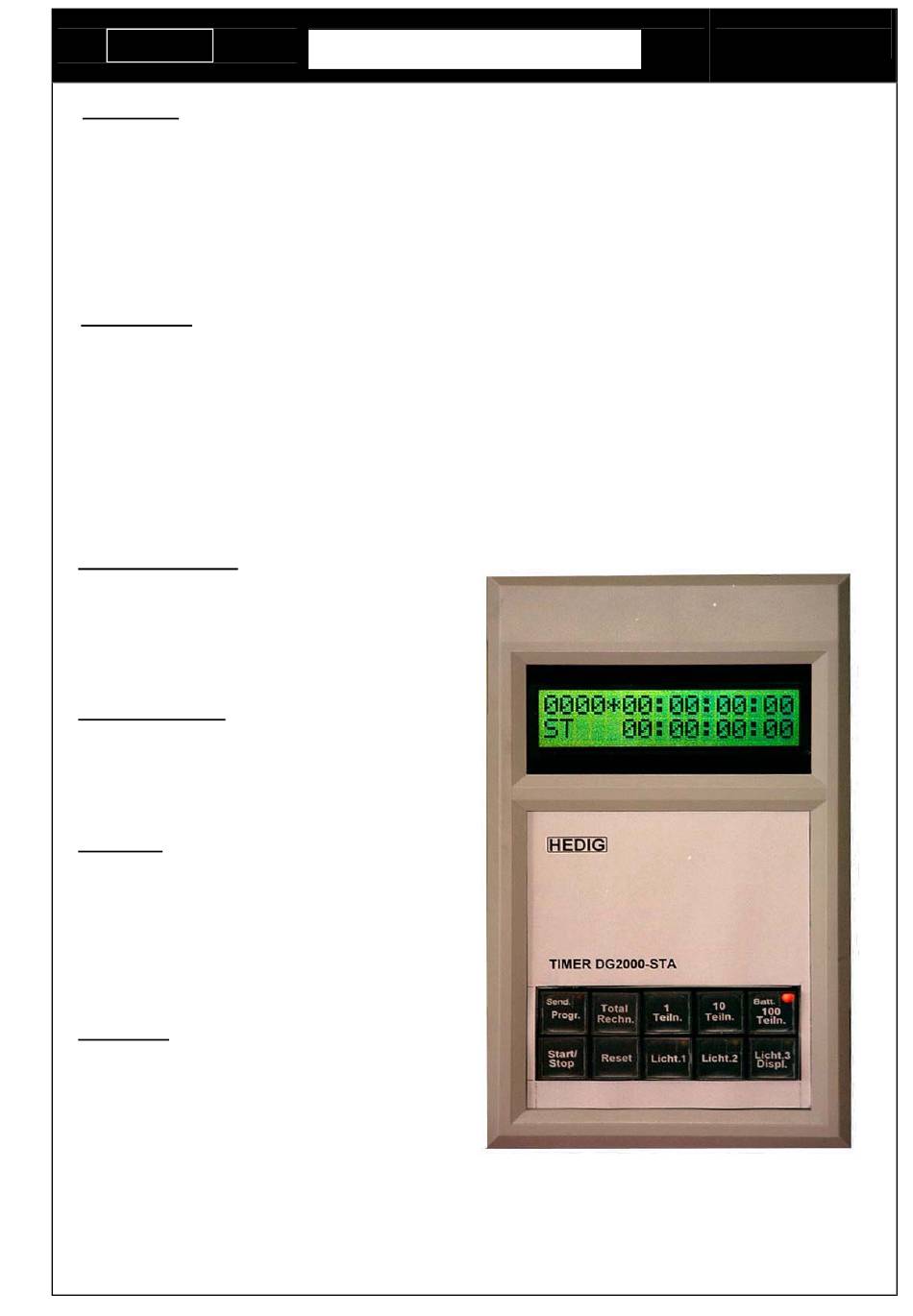

Zeitmessgerät

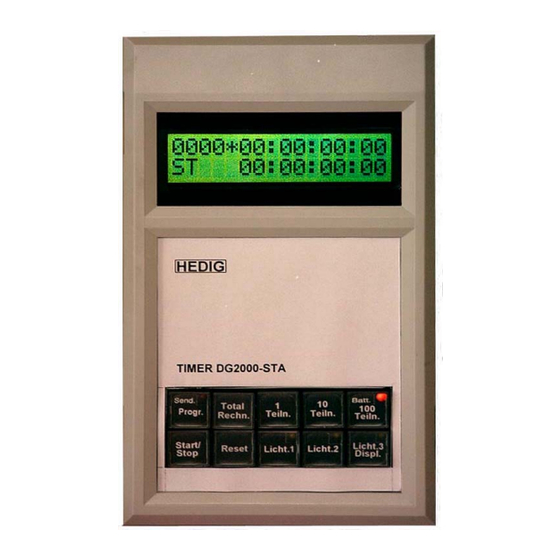

Das Zeitmeßsystem DG2000-STA ist in einem förmschönen stabilen Pultgehäuse mit Aluminium-Frontplatte
eingebaut. Das prozessorgesteuerte Messgerät beinhaltet die Baugruppen CPU und Steuerlogik sowie die
Anzeigebaugruppe mit Bedienelementen. Das LCD-Display mit einer Anzeigehöhe von 7mm ist 2-zeilig
(2x16 Zeichen) aufgebaut. Dadurch können alle für den jeweiligen Wettbewerb relevanten Daten auf einen
Blick erfasst werden. Auf der Rückwand sind 2 Buchsen vorhanden.Die erste dient zum Anschluss der
Lichtschranken bzw. des Funkempfängers, die zweite wird, falls erforderlich mit einem PC verbunden.
Ausserdem befinden sich dort eine Buchse zur Spannungsversorgung sowie der Einschalter für die
Stromversorgung. Das Zeitmessgerät wird in der Regel durch das mitgelieferte Netzteil mit Spannung
versorgt. Auf Grund der minimalen Leistungsaufnahme von typ. 2,5W, ist ein Betrieb über einen Akku
möglich. Die Betriebsdauer mit einem Akku-Modul mit einer Kapazität von 2,8Ah beträgt ca. 14 Stunden.
Serielle Schnittstelle
Über die seriellen Schnittstelle COM1, werden bei
Betätigung
der
Taste
Messergebnis sowie die Teilnehmernummer im
ASCII-Format an den Rechner ausgegeben. Ein
Terminalprogramm sowie ein auf MS-EXCEL
basierender Programmvorschlag für die Aus-
wertung sind kostenlos erhältlich
Anzeigebaugruppe
Die Messwerte werden auf einem 32-stelligen
LCD-Display (2-zeilig) mit einer Ziffernhöhe von
7mm
angezeigt.
Der
beträgt 99. 59. 59. 99 Stunden. Die max. Auflösung
ist eine 1/100 Sekunde. Die einzelnen Dekaden
werden durch Doppelpunkte getrennt.
Bedienung
Bei dem Zeitmesssystem wurde auf eine leichte
übersichtliche Bedienung grössten Wert gelegt.
Alle wichtigen Funktionen können durch 10
einzelne im Klartext beschriftete Tasten bedient
werden. Das System unterscheidet sich dadurch
von anderen Geräten, bei denen durch 2 Tasten
sowie einer umfangreichen Menüsteuerung zwar
Eingabetasten
gespart,
erschwert wird.
Programme
Mit der Taste „Programm" lassen sich nach-
einander
5
Wettbewerbsprogramme
Konfigurationsprogramm anwählen. Es handelt
sich dabei um die Programme Standard, Split, 2-
Phasen, Parallelmessung für 2 Teilnehmer und
Sequentiell.
Nachfolgend
Programme im einzelnen beschrieben:
Irrtum und Änderung vorbehalten
Zeitmeßsystem DG2000-STA
„Total
Rechner"
das
maximale
Messbereich
die
Bedienung
aber
sowie
6
werden
die
1
DG2000-STA
