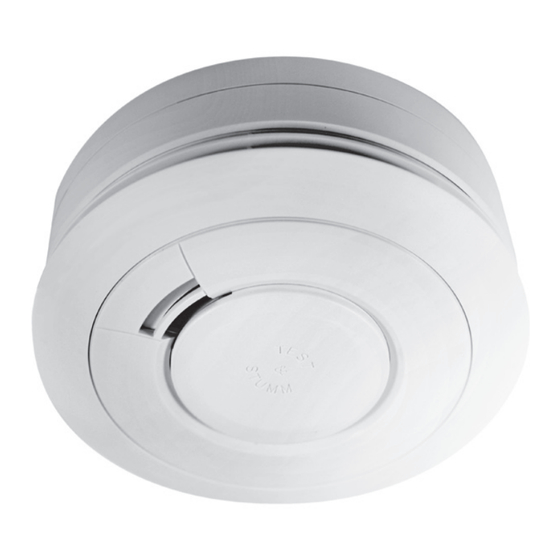

Electronics Ei605 Anleitung

Serie ei600
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Batteriebetriebene Rauch-
& Hitzewarnmelder
Serie Ei600
Ei605 Rauchwarnmelder-Serie
Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und bewahren Sie die Unterlagen für den gesamten
Nutzungszeitraum des Produkts auf. Sie enthält wichtige Informationen über die Handhabung und Installation Ihres Rauch-
oder Hitzewarnmelders. Die Gebrauchsanweisung ist als Teil des Produkts zu betrachten. Falls Sie den Melder im Auftrag
installieren, muss diese Anweisung dem Hausinhaber übergeben werden. Die Anweisung sollte an jeden nachfolgenden
Nutzer weitergegeben werden.
Ei603 Hitzewarnmelder-Serie
Anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Electronics Ei605

Inhaltszusammenfassung für Electronics Ei605

  • Seite 1 Batteriebetriebene Rauch- & Hitzewarnmelder Serie Ei600 Ei605 Rauchwarnmelder-Serie Ei603 Hitzewarnmelder-Serie Anleitung Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und bewahren Sie die Unterlagen für den gesamten Nutzungszeitraum des Produkts auf. Sie enthält wichtige Informationen über die Handhabung und Installation Ihres Rauch- oder Hitzewarnmelders.

  • Seite 2: Jahres-Lithiumbatterie Integriert

    Tabelle 1 9V-Batterie (austauschbar) Optional Modell Alarm drahtvernetzbar funkkompatibel Funkmodul Modell Nr. Ei605-D Optisch Nein Nein Nein Ei605C-D Optisch Ei605MRF-D Ei603C-D Thermistor Ei605MRF-D 10-Jahres-Lithiumbatterie integriert Optional Modell Alarm drahtvernetzbar funkkompatibel Funkmodul Modell Nr. Ei605TY-D Optisch Nein Nein Nein Ei605TYC-D Optisch...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite KURZANLEITUNG STANDORT & POSITIONIERUNG INSTALLATION VERNETZUNG - DRAHTGEBUNDEN TEST, WARTUNG & PFLEGE BRANDSCHUTZHINWEISE EINSCHRÄNKUNGEN VON WARNMELDERN FUNKMODULE SERVICE GARANTIE FEHLERSUCHE KONTAKT...

  • Seite 4: Kurzanleitung

    1. Kurzanleitung SUCHEN SIE DEN RICHTIGEN MONTAGEORT BEFESTIGEN SIE DIE MONTAGEPLATTE AN DER DECKE DER WARNMELDER SOLLTE AN DER DECKE UND MINDESTENS 50 cm VON WÄNDEN & HINDERNISSEN ENTFERNT MONTIERT WERDEN, IDEALERWEISE MITTEN IM RAUM MIT DEN BATTERIEKLEMMEN VERBINDEN NUR 9V- BATTERIEMODELLE BATTERIE BATTERIE- ANSCHLÜSSE...
  • Seite 5 Kurzanleitung PLATZIEREN SIE DEN WARNMELDER & DREHEN FÜR MODELLE MIT 10-JAHRES-LITHIUMBATTERIE GILT: SIE IHN AUF DEN SOCKEL DURCH DREHEN DES GERÄTS AUF DEN SOCKEL WIRD DIE BATTERIE AUTOMATISCH ANGESCHLOSSEN MELDER PRÜFEN DRÜCKEN SIE DEN TESTKNOPF PRÜFEN SIE DEN MELDER IN REGELMÄßIGEN ABSTÄNDEN...

  • Seite 6: Standort & Positionierung

    Die Modelle Ei605C / Ei603C / Ei605TYC & Ei603TYC lassen sich per Draht vernetzen, um im Gefahrfall eine Alarmierung im gesamten Haus sicherzustellen. Diese und weitere Modelle (außer Ei605 & Ei605TY) können mit speziellen Funkmodulen miteinander vernetzt werden (Die Module müssen separat erworben werden, wenn sie dem Warnmelder nicht beiliegen (siehe Tabelle 1)).
  • Seite 7 Feuer ausbrechen kann (außer in der Küche und im Badezimmer). Der erste Rauchwarnmelder sollte zwischen dem Schlafzimmer und den wahrscheinlichsten Brandherden (beispielsweise Wohnzimmer, Küche) installiert werden. Er sollte sich aber nicht weiter als 7,5 m von der Tür eines Raumes entfernt befinden, in dem ein Feuer ausbrechen und den Fluchtweg blockieren kann.
  • Seite 8 Allerdings ist es möglich, dass ein Feuer in einem geschlossenen, an einen Fluchtweg angrenzenden Raum (z. B. Küche) den Flur mit Rauch verqualmt, bevor eine Warnung durch die Detektoren im Flur ausgelöst wird. Der Grund dafür liegt darin, dass der Rauch aus der Tür austritt. (Aus einem Raum austretender Rauch ist oft kühl und bewegt sich langsam, daher kann es einige Zeit dauern, bis er zur Decke aufsteigt und einen Warnmelder erreicht, der möglicherweise weiter entfernt liegt).
  • Seite 9 Schlafzimmer Küche Badezimmer Wohnzimmer Esszimmer Schlafzimmer Für minimalen Schutz Abbildung 1 - Rauchwarnmelder auf jedem Stockwerk - in jedem Schlafbereich Schlafzimmer - alle 7,5 Meter in Korri- doren und Räumen - innerhalb von 3 Metern bei allen Schlafzimmer- türen - alle Geräte vernetzt (wenn die Funktion vorhanden ist) Schlafzimmer...
  • Seite 10 Einstöckige Wohnhäuser Wenn das Gebäude nur ein Stockwerk besitzt, platzieren Sie einen Rauchwarnmelder in jedem Flur oder Korridor. Ein Installationsbeispiel sehen Sie in Abbildung 2. Empfohlener Schutz Prüfen Sie zuerst, ob es in Ihrem Bundesland gesetzliche Vorschriften für die Installation von Rauchwarnmeldern gibt. Sollte das der Fall sein, befolgen Sie bitte diese Vorschriften.
  • Seite 11 Positionierung Abbildung 3 Deckenmontage vorzugsweise Heißer Rauch steigt auf und verteilt sich in der Deckenmitte an der Zimmerdecke. Daher wird für die Montage Warnmeldern eine zentrale Deckenposition empfohlen. In den Ecken „steht“ die Luft und bewegt sich nicht, daher dürfen Rauchwarnmelder nicht in Ecken installiert werden.

  • Seite 12: Ungeeignete Installationsorte

    Ungeeignete Installationsorte Platzieren Sie die Rauchwarnmelder NICHT in folgenden Bereichen: • Badezimmer, Küchen, Duschräume, Garagen oder andere Räume, in denen der Alarm durch Dampf, Kondensation, normalen Rauch oder Dunst ausgelöst werden kann. Halten Sie mindestens 6 m Abstand zu Quellen mit normaler Rauch-/Dampfentwicklung.
  • Seite 13 • In der Nähe von dekorativen Objekten, Türen, Beleuchtungskörpern, Fensterleisten usw., die den Rauch bzw. die Hitze am Eintritt in den Warnmelder hindern können. • An Oberflächen, die normalerweise wärmer oder kälter als der Rest des Raumes sind (z. B. Dachgeschossklappen). Durch die Temperaturunterschiede können Rauch oder Hitze möglicherweise nicht bis zum Gerät vordringen.

  • Seite 14: Installation

    3. Installation Installationsablauf 1. Wählen Sie einen Installationsort, der der Empfehlung aus Abschnitt 2 entspricht. 2. Entfernen Sie die Montageplatte vom Rauch-/Hitzewarnmelder, indem Sie ihn gegen den Uhrzeigersinn drehen (siehe Abbildung 5). 3. Platzieren Sie die Montageplatte auf der Decke, genau dort, wo Sie den Warnmelder montieren möchten.
  • Seite 15 Bei Rauch-/Hitzewarnmeldern mit Funkmodul sollten diese mit den Antennen in der gleichen Ausrichtung (d. h. im Wesentlichen parallel) montiert. Dafür sollte man sich einen Gebäudeteil - z. B. die vordere Hauswand - auswählen und anschließend die Installation aller Montageplatten danach ausrichten (siehe Abbildung 6). Vorderwand Vorderwand Montageplatte...
  • Seite 16 Installieren alle anderen Warnmelder auf die gleiche Weise. 8. Drücken Sie den Testknopf bei jedem Warnmelder, sicherzustellen, dass das Gerät funktioniert (siehe Abbildung 7a für Rauchwarnmelder und 7b für Hitzewarnmelder). 9. Bei drahtvernetzten Warnmeldern müssen Testknopf nacheinander bei jedem Warnmelder Rauchwarnmelder Hitzewarnmelder drücken, um zu prüfen, dass alle...
  • Seite 17 HAKEN NACH OBEN DRÜCKEN & WARNMELDER ZUM ENTFERNEN GEGEN DEN UHRZEIGERSINN DREHEN KLEINEN STEG HERAUSBRECHEN Schutz vor Eingriffen Entfernen Abbildung 8a Abbildung 8b Falls erforderlich, kann der Warnmelder auch mit einer gewindeschneidenden Schraube Nr. 2 oder Nr. 4 mit einer Länge von 6 bis 8 mm zusätzlich gesichert werden (2 bis 3 mm Durchmesser - nicht im Lieferumfang enthalten) (siehe Abbildung 8d).

  • Seite 18: Vernetzung - Drahtgebunden

    Stecken Sie die Schraube gewindeschneidende (nicht im Lieferumfang Schraube enthalten) Abbildung 8c dargestellte “U”-förmige Vertiefung, und schrauben Sie sie fest hinein. Um den Warnmelder von EINGRIFFSICHERE VERSCHRAUBUNG der Decke abzunehmen, 2 bis 3 mm entfernen Sie zuerst die Schraube, und drehen Sie Abbildung 8c Abbildung 8d ihn anschließend gegen...
  • Seite 19 mit 1 markierten Anschlussklemmen miteinander verbunden – sowie aller mit 2 markierten Anschlussklemmen (siehe Abbildung 9a). Hinweis: Zugluft aus Verkabelungsöffnungen, Kabelkanälen oder Montageboxen/-löchern kann den Rauch aus der Detektorkammer wegleiten, sodass diese nicht mehr empfindlich anspricht. Es ist extrem wichtig, dass alle Deckenöffnungen mit Silikon oder vergleichbarem Dichtungsmittel geschlossen werden.
  • Seite 20 VERWENDEN SIE EINEN SCHRAUBENZIEHER BEFESTIGEN ZUM BEHUTSAMEN HERAUSHEBEN DES SIE DIE HERAUSBRECHEN ANSCHLUSS-KLEMMEN-BLOCKS DER SEITENWÄNDE KABEL IM ANSCHLUSS- KLEMMEN- BLOCK RÜCKSEITE MONTAGE- PLATTE Abbildung 10a Abbildung 10b 4. Heben Sie den Anschlussklemmenblock mit einem kleinen Schraubendreher vertikal heraus (siehe Abbildung 10b). 5.

  • Seite 21: Test, Wartung & Pflege

    Hinweis: Die Warnmelder sollten nur im Rahmen eines in sich geschlossenen Wohnbereichs einer Familie oder Gruppe vernetzt werden. Werden sie mit anderen, benachbarten Wohnbereichen vernetzt, kann es zu Falschalarmen führen. Denn nicht jeder Bewohner wird wissen, ob beispielsweise ein anderer die Geräte gerade prüft oder ob möglicherweise Kochdämpfe in einer anderen Wohnung einen unerwünschten Alarm ausgelöst haben.

  • Seite 22: Test-/Stummschaltung Zur Kontrolle Von Falschalarmen

    - Lassen Sie den Testknopf los. Der Warnmelder und alle mit ihm vernetzten Geräte sollten verstummen. - Wiederholen Sie diesen Vorgang bei allen anderen Warnmeldern im System. WARNUNG: Überprüfen Sie die Funktionen Ihres Warnmelders nicht mit offenem Feuer. Der Warnmelder könnte Feuer fangen und das Haus könnte beschädigt werden. Wir empfehlen, den Funktionstest nicht mit Rauch oder Hitze durchzuführen, da die Ergebnisse irreführend sein können, wenn dafür keine speziellen Geräte verwendet werden.
  • Seite 23 Prüfen Sie, ob Rauch oder Dampf aus einer anderen Quelle, beispielsweise vom Kochen, mittels einer Lüftung oder eines Abzugs am Warnmelder vorbeigeführt wird. Wenn es häufig unerwünschte Alarme gibt, muss der Rauchwarnmelder möglicherweise neu positioniert werden – in ausreichender Entfernung dieser Fehlerquellen.

  • Seite 24: Stromversorgung - Überwachung

    5.3 Stromversorgung - Überwachung 5.3.1 Vorgehensweise beim Piepen eines Warnmelders: 1. Der Rauchwarnmelder piept alle 40 Sekunden und die rote LED blinkt im gleichen Abstand: - Handelt es sich um ein Modell mit austauschbarer 9V-Batterie, wechseln Sie bitte die Batterie. - Handelt es sich um ein Modell mit 10-Jahres-Lithiumbatterie, wechseln Sie bitte das gesamte Gerät aus.

  • Seite 25: Funkmodul-Einheiten

    Verwenden Sie beim Batteriewechsel nur folgende Alkali-Batterien: Duracell MN1604, Energizer 6LR61, Philips 6LR61, Varta 6LR61 oder Ultralife U9VL-J Lithium-Batterie. Das Modell Ei605-D kann auch mit einer GP 1604S Batterie betrieben werden. Eine Lithium-Batterie hält länger als eine Alkali-Batterie. Alle Modelle: Längere Belastung mit niedrigen oder hohen Temperaturen oder hoher Feuchtigkeit kann die Batterielebensdauer verkürzen.

  • Seite 26: Staub & Verunreinigung Durch Insekten

    Verschmutzungen in der Rauchdetektorkammer ansammeln, die einen Alarm auslösen. Wenn das eintritt, muss der Rauchwarnmelder gewartet oder ausgetauscht werden. Verunreinigungen entziehen sich der Kontrolle von Ei Electronics, da diese nicht vorhersehbar sind und als normaler Verschleiß gelten. Aus diesem Grund deckt die Garantie keine Verunreinigungen ab.

  • Seite 27: Ende Der Lebensdauer

    5.7 Ende der Lebensdauer Der gesamte Warnmelder muss getauscht werden, wenn… (i) gilt für alle Modelle: • …das Gerät länger als 10 Jahre installiert war (überprüfen Sie das Austauschdatum auf der Geräteseite). (ii) gilt nur für Modell mit 10-Jahres-Lithiumbatterie • …der Rauchwarnmelder alle 40 Sekunden einen kurzen Piepton abgibt und gleichzeitig die rote LED länger als eine Stunde blinkt.

  • Seite 28: Brandschutzhinweise

    6. Brandschutzhinweise Bei der Nutzung von Geräten für den vorbeugenden Brandschutz sollten stets grundlegende Sicherheitsmaßnahmen eingehalten werden, einschließlich der nachfolgend aufgeführten: 1) Wenn Sie in einem Mehrfamilienhaus leben: Bei Rauch im Treppenhaus und Flur (nicht in Ihrer Wohnung): • Bleiben Sie ruhig – keine Panik. •...
  • Seite 29 • Prüfen Sie die Zimmertüren auf Hitze oder Rauch. Öffnen Sie keine heißen Türen oder solche, unter denen bereits Rauch hervor quillt. • Schließen Sie beim Verlassen alle Türen hinter sich. • Wenn der Rauch stark ist, halten Sie sich nahe am Boden und kriechen Sie heraus.
  • Seite 30 2) Wenn Sie in einem Einfamilienhaus wohnen: Wenn ein Feuer in Ihrem Haus ausbricht oder der Rauchwarnmelder auslöst • Bleiben Sie ruhig – keine Panik. • Verlassen Sie das Haus so schnell wie möglich. • Helfen Sie Kindern und älteren oder behinderten Menschen beim Verlassen des Gebäudes.

  • Seite 31: Einschränkungen Von Warnmeldern

    • Warten Sie vor Ihrem Haus auf die Feuerwehr. • Übergeben Sie Ihre Hausschlüssel an die Feuerwehr. • Gehen Sie auf KEINEN FALL noch einmal in ein rauchgefülltes oder brennendes Haus. • Bekämpfen Sie das Feuer nur dann, wenn Sie sicher sind, nicht selber in Gefahr zu geraten.
  • Seite 32 • Der Rauch-/Hitzewarnmelder wird möglicherweise nicht gehört - z. B. weil der Warnton durch geschlossene Türen, Lärm im Inneren des Wohnhauses o. ä. abgeschwächt wird. • Die Funkverbindung kann durch störende Einflüsse oder Signalblockaden (wie z.B. Wände, Möbel, Umbauten usw.) gestört sein. •...

  • Seite 33: Funkmodule

    8. Funkmodule Ei605MRF Funkmodul für die Modelle mit austauschbarer 9V-Batterie. Es wird auf der Rückseite des Warnmelders eingesteckt. Dadurch wird sichergestellt, dass bei Detektion eines Feuers durch einen Warnmelder alle Geräte auslösen und der Alarmton im gesamten Haus zu hören ist (siehe Tabelle 1). Ei650M / Ei600MRF Funkmodul für die Modelle mit 10-Jahres-Lithiumbatterie (nur Ei603TYC).

  • Seite 34: Garantie

    10. Garantie Ei Electronics gewährt für diesen Warnmelder (ausgenommen die Batterie bei Modellen mit austauschbarer 9V-Batterie) ab Kaufdatum fünf Jahre Garantie auf Mängel, die durch fehlerhafte Materialien oder Verarbeitung zurückzuführen sind. Diese Garantie gilt nur unter normalen Nutzungs- und Wartungsbedingungen und beinhaltet keine Schäden, die durch Unfälle, Nachlässigkeit, Missbrauch,...

  • Seite 35: Fehlersuche

    11. Fehlersuche Warnmelder löst aus unerfindlichen Gründen aus • Versehen Sie die Warnmelder mit einer Hauscodierung - siehe Broschüre ‘Funkmodule für batteriebetriebene Rauch- & Hitzewarnmelder’. Befinden sich die Warnmelder in der standardmäßigen Werkseinstellung, können diese durch benachbarte Geräte ausgelöst werden. •...

  • Seite 36: Kontakt

    12. Kontakt Hersteller: Ei Electronics, Shannon, Co. Clare, Irland Weitere Information: Ei Electronics GmbH, Vertriebsbüro, Königsallee 60F, 40212 Düsseldorf, Deutschland. Fon: 0211 / 8 903 296 Fax: 0211 / 8 903 999 sales.de@eielectronics.ie www.eielectronics.de 0786 Ei Electronics, Shannon, Co. Clare, Ireland DoP No.13-0002...
