Inhaltszusammenfassung für Kienzle Automotive MCR2418DAB+
-

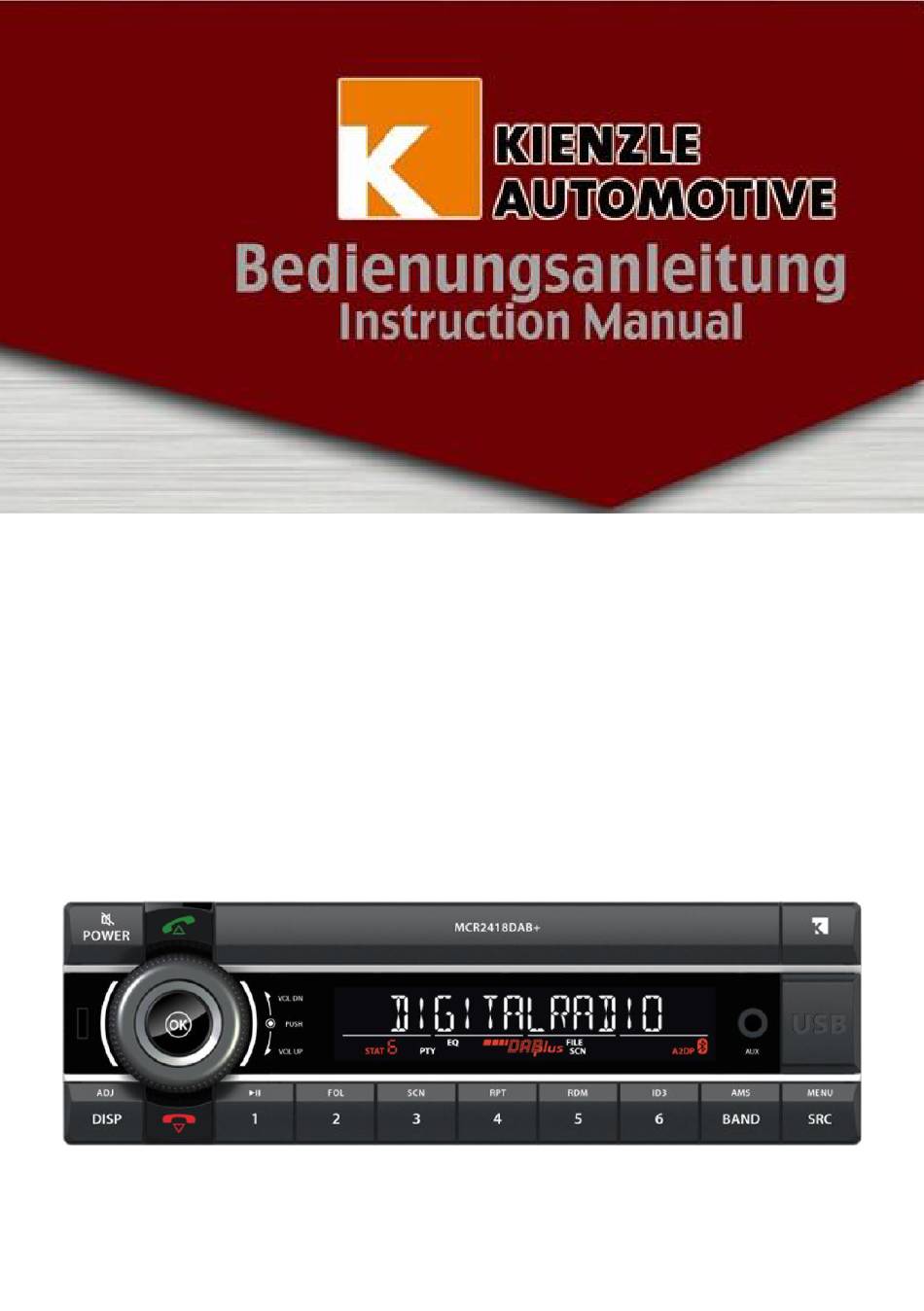

Seite 1: Inhalt
MCR2418DAB+ Truck Radio USB / DAB / Bluetooth / I-Mode... -
Seite 2: Inhaltsverzeichnis
INHALT INHALT ..............................1 SICHERHEITSINFORMATIONEN ....................... 2 BEDIENELEMENTE ..........................5 ALLGEMEINER BETRIEB ........................6 USB-/MP3-WIEDERGABE ........................8 BLUETOOTH-BETRIEB ........................9 TUNER-BETRIEB ..........................11 DAB-BETRIEB ........................... 13 I-MODE-BETRIEB ..........................13 MENÜ ..............................14 KLANGEINSTELLUNGEN ......................... 15 ELEKTRISCHE ANSCHLÜSSE ......................15 INSTALLATIONSANLEITUNG ......................16 PROBLEMLÖSUNG .......................... - Seite 3 Decken Sie Lüftungsöffnungen und Kühlkörper des Gerätes niemals ab. Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr. Stecken Sie keine Fremdkörper in den Einschubschlitz oder andere Öffnungen im Gerät. Dies kann zu Verletzungen oder Schäden am Gerät führen. VORSICHTSMASSNAHMEN Reinigung des Gerätes.
-
Seite 4: Über Die Handhabung Von Usb-Speichern
Disc-Zubehör Es sind verschiedene Zubehörteile auf dem Markt erhältlich, um die Disc-Oberfläche zu schützen und die Tonqualität zu verbessern. Die meisten Zubehörteile werden sich jedoch auf die Dicke und/oder den Durchmesser der Disc auswirken. Der Einsatz solcher Zubehörteile kann dazu führen, dass die Disc nicht den Standard-Spezifikationen entspricht, was Probleme bei der Wiedergabe verursachen kann. -
Seite 5: Bedienelemente
BEDIENELEMENTE ① ⑦ ⑨ ⑤ ⑧ ③ ② ⑩ ④ ⑥ ⑥ Taste 1 bis 6 ① POWER-/MUTE-Taste ⑦ AUX-IN-Buchse/I-MODE-IN-Buchse ② SRC/MENU ⑧ USB1-Anschluss ③ BAND/AMS ⑨ AUF-Taste ④ DISP/ADJ ⑩ AB-Taste ⑤ Lautstärkeregler und OK-Taste... -
Seite 6: Allgemeiner Betrieb
ALLGEMEINER BETRIEB EJECT-Taste Drücken Sie [Eject], um die Disc auszuwerfen. POWER-/MUTE-Taste Drücken Sie die [POWER]-Taste, um das Gerät einzuschalten. Wenn das Gerät in Betrieb ist, drücken Sie [POWER], um das Gerät stummzuschalten, oder halten Sie [POWER] gedrückt, um das Gerät auszuschalten. - Seite 7 3-Taste Drücken Sie die Taste [3] im Tuner- oder DAB-Modus, um zum voreingestellten Sende zu wechseln. Halten Sie die Taste [3] gedrückt, um den aktuellen Sender zu speichern. Drücken Sie die Taste [3] im CD/MP3- oder USB1/2-Modus, um die Scan-Wiedergabe zu starten. 4-Taste Drücken Sie die Taste [4] im Tuner- oder DAB-Modus, um zum voreingestellten Sender zu wechseln.
-
Seite 8: Usb-/Mp3-Wiedergabe
USB-/MP3-WIEDERGABE Laden von USB-Geräten Öffnen Sie die Abdeckung und stecken Sie das USB-Gerät in den Anschluss. Das Gerät beginnt automatisch mit der Musikwiedergabe und auf dem Bildschirm erscheint „USB1“ oder „USB2“. Entnehmen von USB-Geräten Verlassen sie mit der [SRC] Taste den USB Modus. Entnehmen Sie anschließend das USB-Gerät und setzen Sie die Abdeckung auf. -
Seite 9: Bluetooth-Betrieb
BLUETOOTH-BETRIEB Das Autoradio mit Bluetooth kann Rufnummern wählen, eingehende Anrufe annehmen, abweisen und Musik wiedergeben, die auf einem Smartphone gespeichert sind. Hinweis: Bringen Sie das Mikrofon von Bluetooth-Freisprecheinrichtungen nicht an Stellen an, an denen Luft strömt, wie am Auslass der Klimaanlage usw. Dies kann zu einer Fehlfunktion führen. ... -
Seite 10: Audio-Streaming
Audio-Streaming Was ist A2DP? A2DP ist eine herstellerübergreifende Technik, die es erlaubt, Stereo-Audio-Signale drahtlos via Bluetooth an das Radio zu senden. ACHTUNG Bitte vermeiden Sie die Nutzung Ihres verbundenen Handys während des Audio-Streamings. Dies kann zu Geräuschen oder abgehakten Tönen bei der Wiedergabe führen. Das Audio-Streaming kann nach Unterbrechung des Anrufs möglicherweise fortgesetzt werden. -
Seite 11: Tuner-Betrieb
TUNER-BETRIEB Frequenzband Drücken Sie während der Radio-Wiedergabe [BAND], um zwischen drei FM- und einem MW- Frequenzband zu wählen. Feinabstimmung nach oben Drücken Sie [], um den nächsten verfügbaren Sender auszuwählen. Halten Sie [] gedrückt, um die schrittweise Feinabstimmung der Frequenz nach oben vorzunehmen. Feinabstimmung nach unten Drücken Sie [], um den vorherigen verfügbaren Sender auszuwählen. -
Seite 12: Pty-Empfang (Programmtyp)
CT-Dienst (Uhrzeit) Wenn Sie einen RDS-Sender empfangen, stellt der CT (Uhrzeit)-Dienst die Zeit automatisch ein. Verkehrsfunk Einige UKW-RDS-Sender liefern periodisch Verkehrsinformationen. TP (Verkehrsprogramm-Erkennung) Übertragung von Verkehrsinformationen TA (Verkehrshinweis-Erkennung) Radiodurchsagen zu Verkehrsbedingungen TA-Modus: Halten Sie [DISP] gedrückt, um den Menü-Modus zu öffnen. Drücken Sie anschließend [] oder [], um den TA-Modus anzuzeigen. -
Seite 13: Dab-Betrieb
DAB-BETRIEB Sendersuche Halten Sie [BAND] länger als zwei Sekunden gedrückt, um den automatischen Sendersuchlauf zu starten. Die gefundenen Sender werden alphabetisch aufgelistet. Drücken Sie [] oder [], um den nächsten oder vorherigen Sender anzuzeigen. Drücken Sie [OK], um den angezeigten Sender auszuwählen. Sollte kein DAB-Dienst verfügbar sein oder sollten Sie ein schwaches Signal empfangen, so findet das Gerät keinen Sender und beendet die Suche mit der Mitteilung „FOUND 0“... -
Seite 14: Menü
MENÜ Halten Sie in jedem beliebigen Modus [DISP] gedrückt, um in das System-Setup zu wechseln. Drücken Sie [] oder [], um Optionen auszuwählen. Drücken Sie [OK], um die Auswahl zu bestätigen, und drehen Sie den [Lautstärkeregler] um eine Einstellung zu ändern: CLOCK (Uhrzeit) –... -
Seite 15: Klangeinstellungen
KLANGEINSTELLUNGEN Halten Sie [DISP] gedrückt und drücken Sie [], um den EQ-MENU-Einstellungsmodus auszuwählen. Drücken Sie [OK], um das aktuelle EQ anzuzeigen. Drehen Sie den [Lautstärkeregler], um die Voreinstellung des EQ in dieser Reihenfolge zu ändern: EQ OFF -> POP -> ROCK -> CLASSIC-> JAZZ -> CUSTOM Halten Sie [DISP] gedrückt und drücken Sie [], um das EQ MENU auszuwählen. -
Seite 16: Installationsanleitung
INSTALLATIONSANLEITUNG Beginn der Installation Das Gerät kann in jedes Armaturenbrett, dass eine Öffnung wie die unten gezeigte aufweist, eingebaut werden. 52 mm 182mm Zurücksetzen/ Reset Drücken Sie die Taste mit einem spitzen Gegenstand, um das Gerät zurückzusetzen. Der Reset Knopf befindet sich hinter der Abdeckung des Frontseitigen USB Anschlusses. USB1- USB1- Anschluss... -
Seite 17: Problemlösung
PROBLEMLÖSUNG Problem Mögliche Ursache Lösung Allgemein Das Gerät lässt sich nicht Die Zündung ist nicht Schalten Sie die Zündung ein. einschalten. eingeschalten. Ein Kabel ist Prüfen Sie die Kabelanschlüsse. nicht richtig angeschlossen. Ersetzen Sie die Sicherung durch eine neue Eine Sicherung ist Sicherung gleicher Leistung. -
Seite 18: Technische Details
TECHNISCHE DETAILS Allgemein Stromversorgung: 24V Gleichstrom (19,2V-31,2V) Testspannung 25V, negative Erdung 40Wx2 Kanäle Maximale Leistung: Dauerleistung: 20Wx2 Kanäle (4Ω, 10% T.H.D.) 4Ω (4Ω - 8Ω erlaubt) Lautsprecherimpedanz: Vorverstärker-Ausgangsspannung: 2,0 V (CD-Wiedergabemodus: 1 KHz, 0 dB, 10K Last) Sicherung: 15 A Abmessungen (BxHxT): 187 x 57 x 175 mm Gewicht:... - Seite 19 KIENZLE AUTOMOTIVE Kienzle Automotive GmbH Alexanderstraße 37-39 Mühlheim/Ruhr 45472 P/N:127075006302...
