Quicklinks

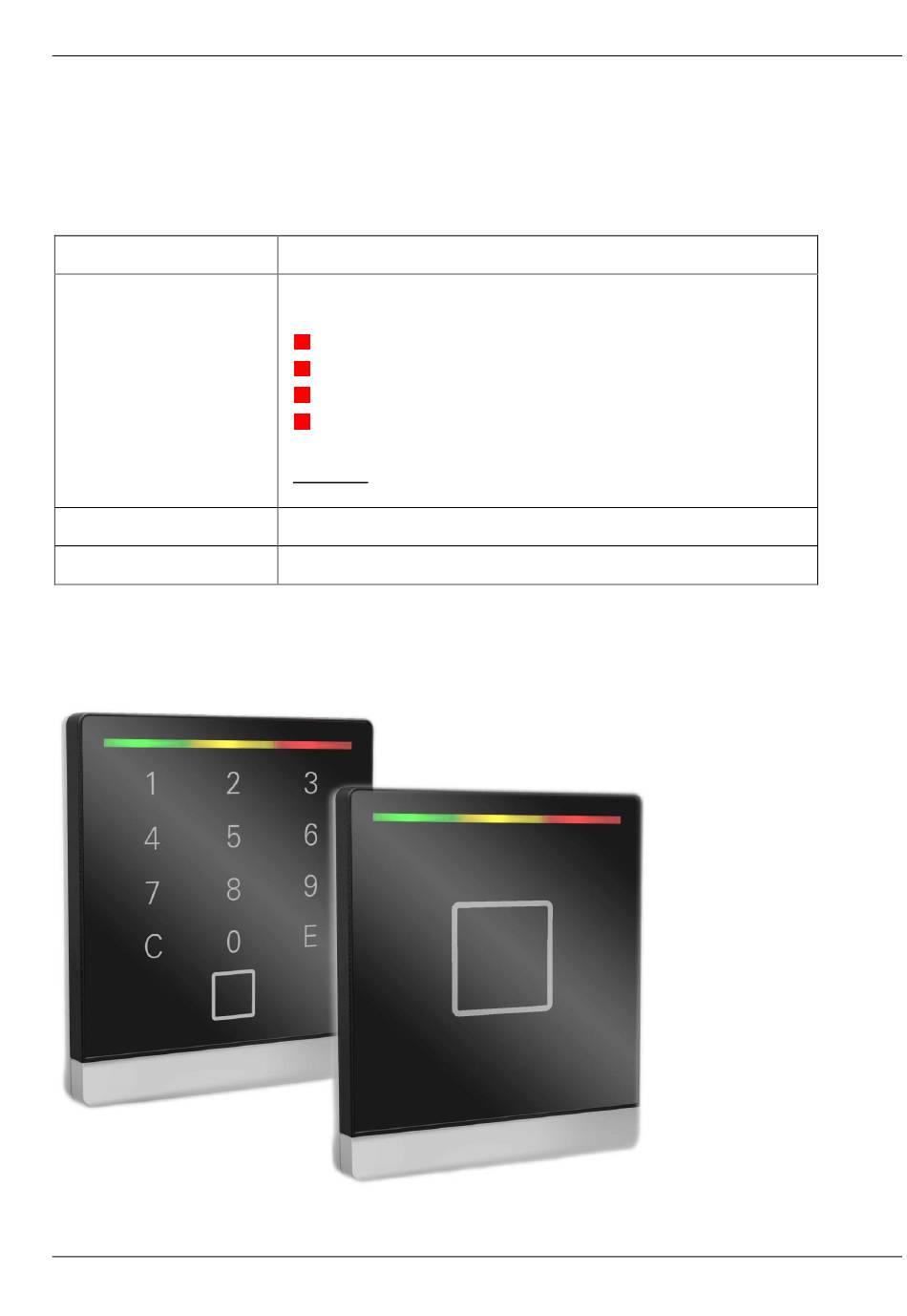

OEM Lesemodul VOXIO
VOXIO-Touch
Schnittstelle:
Varianten:
Standard
VOXIO-T-1260-A
Aufputz / Unterputz / ohne- oder mit Tastatur
26.01.2016
Rev 1.01
RS485 und "Clock/Data" oder "Wiegand" D0/D1
RFID Technologie
Multi-ISO-Leser
LEGIC prime/advant
MIFARE Classic/DESFire/EV1
ISO14443 A+B / ISO15693
kapazitive Tastatur
Hinweis:
LEGIC Datenträger können nicht initialisiert werden
- 1 -
VOXIO-Touch_Basisdokument.docx
Werbung
Inhaltszusammenfassung für OEM VOXIO-Touch
- Seite 1 OEM Lesemodul VOXIO VOXIO-Touch RS485 und “Clock/Data“ oder “Wiegand“ D0/D1 Schnittstelle: Varianten: Standard RFID Technologie Multi-ISO-Leser LEGIC prime/advant MIFARE Classic/DESFire/EV1 VOXIO-T-1260-A ISO14443 A+B / ISO15693 kapazitive Tastatur Hinweis: LEGIC Datenträger können nicht initialisiert werden Aufputz / Unterputz / ohne- oder mit Tastatur 26.01.2016...
-
Seite 2: Generelle Daten
OEM Lesemodul VOXIO Generelle Daten Anwendungsbereiche Technische Daten Zutrittskontrolle Spannungsversorgung Zeiterfassung 8…30V DC (interner Verpolschutz) Leistungsaufnahme Betriebsdatenerfassung Parksysteme maximal 3,5 VA allgemeine Benutzeridentifikation typisch 2,5 VA Temperaturbereiche: - Lagertemperatur -30°C bis +70°C... - Seite 3 OEM Lesemodul VOXIO Unterstützte Transpondermedien Die Unterstützung der unten aufgeführten Transpondermedien ist generell abhängig von der jeweiligen Variante bzw. Lesetechnik (Hardwareplattform) und von der jeweiligen Leserfirmware. Die Auflistung der Transpondermedien ist ohne Gewähr auf Vollständigkeit. Weiterführende Informationen hierzu erhalten Sie auf Anfrage.
- Seite 4 OEM Lesemodul VOXIO Lesedistanzen, Bauformen und Transpondermedien Lesedistanzen: Bei den unten aufgeführten Lesedistanzen handelt es sich um Distanzbereiche gemessen auf Basis einer Auswahl von phg Transpondermedien. Diese gemessenen Lesedistanzen sind als typische Richtwerte zu betrachten. Hinweis: Nicht alle Bauformen und Transpondermedien waren zum Zeitpunkt der Distanzmessungen verfügbar.
- Seite 5 OEM Lesemodul VOXIO Anschlussbelegung / Klemmenspezifikation / DIP Schalter Anschlussklemme ST1 Sabotagekontakt Lesemodul Rückseite mit Anschlußklemme Anschlussklemme ST1 DIP-Schalter (6 fach, S1 bis S6) (8pol. Schraub-/Steckklemme, Spg. Vers. / Schnittstellen) (Geräteadresse, Baudrate, Busabschlusswiderstand) PIN Nr. Bezeichnung Funktion DIP- RS485 Daten "A"...
- Seite 6 OEM Lesemodul VOXIO Aufbau Unterputzvariante Lesemodul Anschlussklemme UP-Dose Wandhalterung Verriegelungsleiste Aufputzvariante Bei Kabelzuführung von oben oder unten am Gehäuse die entsprechende Kabel- durchführung heraustrennen Lesemodul Anschlusskabel Verriegelungsleiste Aufputzgehäuse Maße Unterputzvariante Aufputzvariante 26.01.2016 - 6 - VOXIO-Touch_Basisdokument.docx Rev 1.01...
- Seite 7 OEM Lesemodul VOXIO Montageablauf Montagevorbereitung Anschlusskabel entsprechend verlegen und zum Anschliessen vorbereiten. Steckbare 8 pol. Schraub-/Steckklemme vom Lesemodul abziehen und entsprechend dem jeweiligen Anschlußplan verdrahten Der passende Anschlussplan liegt jedem Leser bei Achtung ! Die Verdrahtung des muss im spannungslosen Zustand erfolgen, d. h. die Betriebsspannung darf erst nach vollständiger Montage des Lesers...
- Seite 8 OEM Lesemodul VOXIO Lesemodul konfigurieren Konfiguration DIP-Schalter: Je nach Firmwarefunktion müssen die DIP-Schalter entsprechend eingestellt werden. Der passende Anschlussplan liegt jedem Leser bei und beinhaltet auch die DIP-Schalter Einstellungen Lesemodul anschließen und montieren Verdrahtete Anschlußklemme am Lesemodul einstecken Lesemodul plan auf die Wandhalterung oder auf das Aufputzgehäuse aufsetzen, dabei das Anschlußkabel mit...
- Seite 9 OEM Lesemodul VOXIO EG Konformität Das Gerät entspricht bei bestimmungsgemäßer Anwendung den grundlegenden gesetzlichen Anforderungen. Die jeweilige EG-Konformitätserklärung erhalten Sie auf Anfrage. Pflegehinweise Gerät bitte nicht mit scharfkantigen Gegenständen (Ringen, Fingernägeln usw.) bedienen ! Zum Reinigen keine ätzenden oder Kunststoff zersetzenden Flüssigkeiten wie Benzin, Terpentin, Nitro usw.
