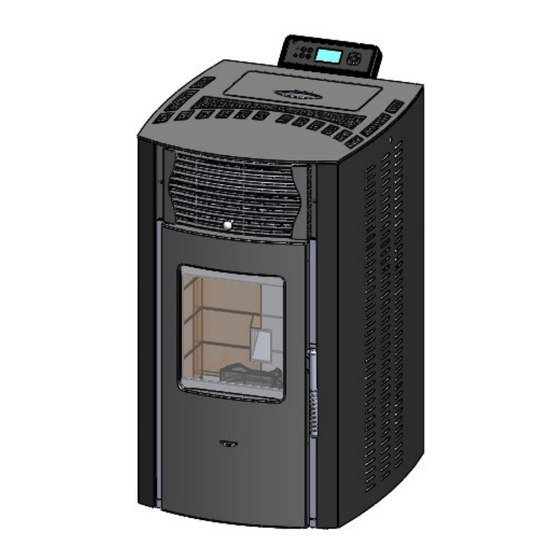

- Seite 1 Art.-Nr. 22009 Bedienungsanleitung Schenger-Pelletofen HP-50 Schenger GmbH Seite 1 von 23...
-
Seite 2: Inhaltsverzeichnis
Seite 13 Technische Daten Seite 14 Teileliste Seite 14 Schnittzeichnung Seite 15 Entsorgung Seite 15 Schaltplan Seite 16 CE-Erklärung Seite 17 Leistungserklärung Seite 18 Wartungsnachweise Seite 19-21 Notizen Seite 22 Kontakt und Service Seite 23 Schenger GmbH Seite 2 von 23... -
Seite 3: Sicherheitshinweise
Rufen Sie bei Schornsteinbrand die Feuerwehr. WICHTIG: Verwahren Sie Verpackungsteile (Folien, Plastikbeutel, Styropor, etc.) nur an Orten auf, die Kindern, insbesondere Säuglingen sowie Tieren nicht zugänglich sind, da Verpackungsteile oft nicht erkennbare Gefahren bergen (z.B. Erstickungsgefahr). Schenger GmbH Seite 3 von 23... -
Seite 4: Montage + Aufbau
Bei der Erstbefeuerung und nach längerem Nichtbenutzen darf der Ofen maximal auf Stufe 3 betrieben werden. Eine zu hohe Temperatur kann bei der Erstbefeuerung zu Schäden an der Isolation (Vermiculite) führen. Nach ca. 3 Stunden können Sie den Ofen normal betreiben. Schenger GmbH Seite 4 von 23... - Seite 5 Halten-Taste: Im Wochenmodus, wenn die aktuell laufende Phase verlängert werden soll. Der Betrieb bleibt solange unverändert, bis die „Halten“-Taste erneut gedrückt wird. SET-Taste: Drücken Sie die SET-Taste, um einige vorher festgelegten Daten, einschließlich des Schenger GmbH Seite 5 von 23...
- Seite 6 12. Empfänger Fernbedienung. 1. Datum und Zeit: Uhrzeit/Tag/Datum/Jahr 2. Raumtemperatur (°C oder °F) 3. Gewünschte Raumtemperatur 4. Betriebsstatus 5. Info Anzeige: eingestellter Modus 6. Ein / Aus 7. Heizstufen - Anzeige 8. Zündphase (Zündelement aktiv) Schenger GmbH Seite 6 von 23...
- Seite 7 = Unterdruck nicht vorhanden. (Ursache: Türe geöffnet, Ascheschublade nicht korrekt geschlossen). Sicherheitseinrichtung: Sobald Druckausgleich stattfindet wird die Pelletförderung innerhalb der Heizphase unterbrochen. Limitschalter: Zusätzliche Sicherheitseinrichtung für USA und Kanada. Innerhalb von Deutschland nicht erforderlich, bzw. vorgeschrieben. Schenger GmbH Seite 7 von 23...
-
Seite 8: Fernbedienung
Entfernen Sie vor der ersten Verwendung der Fernbedienung die Schutzfolie der Batterie. Die Schutzfolie kann ohne öffnen der Batterieabdeckung entfernt werden in dem Sie die Folie an der Plastiklasche auf der Rückseite der Fernbedienung heraus ziehen. Schenger GmbH Seite 8 von 23... -
Seite 9: Erstinbetriebnahme
52°C vorliegt, kann durch die AUFWÄRTS und ABWÄRTS-Tasten die Heizstufe eingestellt werden (manueller Modus). → Ofen schaltet nach erfolgreicher Zündphase automatisch in die Heizphase. Im Temperatur und Wochenmodus findet die Regelung der Heizstufen automatisch statt. Schenger GmbH Seite 9 von 23... -
Seite 10: Fehlermeldungen / Alarm
5. Nachdem Start- + Stoppzeit erfolgreich eingestellt wurden, kann eine gewünschte Temperatur gewählt werden. (Sobald die eingestellte Temperatur erreicht wurde, regelt der Ofen selbstständig die Heizstufen). Aktivieren Sie anschließend im letzten Punkt Ihre Auswahl (JA) mittels Taste 7. Schenger GmbH Seite 10 von 23... -
Seite 11: Diagnose-Modus
Heizperiode vor dem Startvorgang die Aschemenge zu kontrollieren und ggf. zu entsorgen. ACHTUNG: Heiße Asche kann zu Bränden und Verletzungen führen. Stellen Sie deshalb immer sicher, dass sich diese nicht mit anderen brennbaren Materialien entzünden kann. Brennstoffe: Schenger GmbH Seite 11 von 23... -
Seite 12: Fehlerbehebung
Verbrennung durch Luftmangel Ofen geht während des Betriebes aus - Luftmangel - Aschenkasten überfüllt - Kaminzug zu niedrig - falscher Brennstoffe - zu viel Brennstoffmasse oder keine Pellets - Unterdruck im Wohnraum (z.B. durch Dunstabzugshaube) Fehlercodetabelle Schenger GmbH Seite 12 von 23... -
Seite 13: Technische Daten
- Schlechte Pelletsqualität - Pellets tauschen (falsche Körnung, falscher - Sicherheitsabstände Brennwert) einhalten - Sicherheitsabstände nicht - Kaminzug prüfen eingehalten - Leistungsstufe anpassen - Raumtemperatur zu hoch - Kaminzug - Leistungs-/ Raumgrößenverhältnis falsch TECHNISCHE DATEN: Schenger GmbH Seite 13 von 23... -
Seite 14: Teileliste
Bezeichnung/Typ: SCHENGER – HP50 – ART. Nr.: 22009 Feuerleistung: 10,5 KW Nennleistung: 9,1 KW Wirkungsgrad: 86,1% Luftschieber: 1 Schieber für Scheibenspülung Brennstoff: Holz-Pellets (DIN-Plus-Norm Ø 6mm) Abmessungen: Breite: 510mm Höhe: 927 mm (inkl. Steuereinheit) Tiefe: 684 mm (inkl. Steuereinheit) Türabmessungen: Breite 340mm x Höhe 662mm... -
Seite 15: Entsorgung
Entsorgung Im Falle der Entsorgung dieses Gerätes, wenden Sie sich bitte an die SCHENGER GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. - Seite 16 Schenger GmbH Seite 16 von 23...
- Seite 17 Schenger GmbH Seite 17 von 23...
- Seite 18 Schenger GmbH Seite 18 von 23...
-
Seite 19: Wartungsnachweise
__________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 19 von 23... - Seite 20 Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: I.O n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 20 von 23...
- Seite 21 Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: I.O n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 21 von 23...
-
Seite 22: Notizen
Notizen: Schenger GmbH Seite 22 von 23... -
Seite 23: Kontakt Und Service
Kontakt und Service Bei Rückfragen wenden Sie sich bitte vertrauensvoll an uns: SCHENGER GmbH Austr. 92 74076 Heilbronn DEUTSCHLAND Tel. 0049 7131 6187999 e-mail: info@schenger-vertrieb.com www.schenger-vertrieb.de Um Ihnen bei Anwendungs-/technischen Fragen bestmöglich und schnell weiterhelfen zu können, geben Sie bei Rückfragen bitte immer die Serien-Nr. Ihres Pelletofens an.
