Toastmaster TC17A Handbuch

TP209/244/409/424/430
HT409/424; BTW 09/24
Deutsch
Middleby Cooking Systems Group - 1400 Toastmaster Drive - Elgin, IL 60120 - U.S.A.
Durchlauf - Toaster
Modelle TC17A, TC21A
© 1999 Toastmaster, eine Middleby Tochtergesellschaft
TOASTMASTER ist ein eingeschriebener Markenname von
Toastmaster, einer Middleby-Tochtergesellschaft. Alle Rechte
vorbehalten.

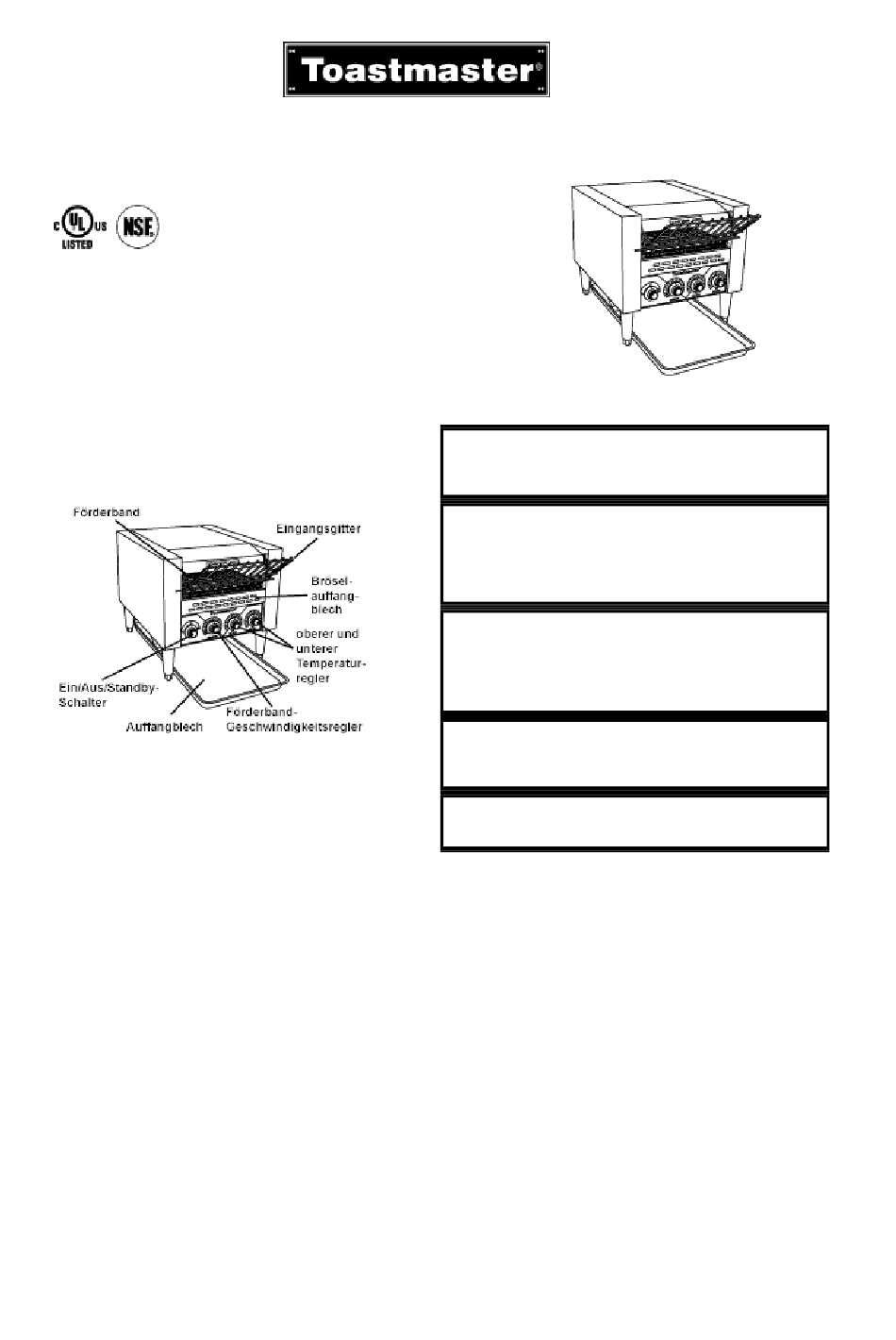

I. BESCHREIBUNG UND SPEZIFIKATIONEN
A. Beschreibung der Bestandteile
Die wichtigsten Bestandteile des Durchlauf-Toasters sind
in der Abbildung 1 beschrieben.
Abbildung 1
B. Funktionsbeschreibung der Bestandteile
(siehe Abbildung 1)
1-3. Durchlauf-Toaster-St euerungen - siehe Sektion III, Betrieb.
4. Bröselauffangblech - Hält die herunterfallenden Brösel vom
getoasteten Produkt weg. Das Blech kann für die
Reinigung entfernt werden.
5. Eingangsgitter - Für die zu toasteten Produkte, welche
darauf plaziert w erden. Danach rutscht das Produkt auf
das Förderband. Das Eingangsgitter kann für die
Reinigung entfernt werden.
6. Förderband - Transportiert das zu backende Produkt durch
den Durchlauf-Toaster,
zwischen den oberen und unteren Heizungen.
7. Auffangblech - Fängt das getoastete Produkt auf. Das
Auffangblech kann für die Reinigung entfernt werden.
C. Normaler Betrieb und elektrische
Spezifikationen
Vorheizzeit: 15 Minuten
Elektrische Spezifikationen / TC17 Durchlauf-Toaster:
-TC17A74: 120V, 50/60 Hz, 1 Ph, 1,97 kW , 16.4 A, ohne
Stecker
-TC17A63: 208V, 50/60 Hz, 1 Ph, 2,62 kW , 12.6 A, ohne
Stecker
-TC17A66: 240V, 50/60 Hz, 1 Ph, 2,62 kW , 11.0 A, ohne
Stecker
Elektrische Spezifikationen / TC21 Durchlauf-Toaster:
-TC21A63: 208V, 50/60 Hz, 1 Ph, 2,90 kW , 13.9 A, ohne
Stecker
-TC21A66: 240V, 50/60 Hz, 1 Ph, 2,90 kW , 12.1 A, ohne
Stecker
ANMERKUNG
Das elektrische Schema finden Sie auf der letzten Seite dieser
Anleitung.
Tel. 001 847 741-3300 - Fax 001 847 741-4406
ACHTUNG:
ziehen Sie SOFORT den Stecker aus der Steckdose. Dies
ermöglicht dem Gerät abzukühlen, was das
Löschen des Feuers vereinfacht.
ACHTUNG
ZU IHRER EIGENEN SICHERHEIT: BEWAHREN ODER
BENÜTZEN SIE KEIN BENZIN ODER ANDERE LEICHT
ENTZÜNDBARE STOFFE ODER FLÜSSIG-
KEITEN IN DER NÄHE DIESES UND ANDEREN GERÄTEN
AUF.
ACHTUNG
UNSACHGEMÄSSE INSTALLATION, EINSTELLUNGEN,
MODIFIKATIONEN ODER W ARTUNG KANN ZU
SACHSCHÄDEN, VERLETZUNGEN ODER TOD FÜHREN.
LESEN SIE DAS HANDBUCH SORGFÄLTIG VOR DER
INSTALLATION, BETRIEB UND W ARTUNG DURCH.
ACHTUNG
Schliessen Sie das Gerät nicht an, wenn es entweder auf der
Seite oder Rückseite liegt, auch nicht ohne Füsse. Die
Heizelemente können vorzeitig ausfallen.
ACHTUNG
Bevor Sie das Gerät reinigen oder warten, müssen Sie den
Stecker aus der Steckdose ziehen.
WARNUNG
Die Verwendung anderer Teile als Toastmaster Originalteile
enthebt den Hersteller von allen
Verpflichtungen.
WICHTIGER HINWEIS
W enden Sie sich für W artungs- und Reparaturarbeiten an Ihre
Toastmaster Vertragswerkstatt. Dem Ofen liegt ein Verzeichnis der
Vertragswerkstätten bei.
WICHTIGER HINWEIS
Toastmaster (der Hersteller) behält sich das Recht vor, jederzeit
Änderungen an den technischen Daten vorzunehmen. Diese
Änderungen berechtigt den Käufer nicht zu Änderungen,
Erneuerungen, zusätzliches oder Auswechseln von
vorangegangen Gerätekauf.
BEWAHREN SIE DIESES HANDBUCH ALS
NACHSCHLAGEWERK SORGFÄLTIG AUF.
Dieses Handbuch beinhaltet detaillierte Informationen für die
Installation und Bedienung Ihres Durchlauftoasters. Es enthält
Diagnoseanleitungen für die Problembehebung im Falle einer
Fehlfunktion des Gerätes. Dieses Handbuch ist ein wichtiges
W erkzeug für das Bedienpersonal und sollte jederzeit griffbereit
sein.
WENN DER TOASTER BRENNT,
P/N 41491
Preis: $ 5.00
Rev. B . V1 . 06/03
