Datalogic SC6000 Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Datalogic Anleitungen
  4. Controller
  5. SC6000
  6. Bedienungshandbuch
Datalogic SC6000 Bedienungshandbuch

Datalogic SC6000 Bedienungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CONNECTOR PINOUTS
A
Datalogic Automation Srl
Via S. Vitalino, 13
I-40012 - Lippo di Calderara di Reno
Bologna - Italien
SC6000 Bedienungshandbuch
Ausgabe: 07/2009
© 2008 – 2009 Datalogic Automation S.r.l. – ALLE RECHTE VORBEHALTEN. – In vollstem Umfang
durch US- und internationale Gesetze geschützt. Kopieren oder Ändern dieses Dokuments ist ohne
ausdrückliche schriftliche Genehmigung von Datalogic Automation S.r.l. verboten.
Datalogic und das Logo von Datalogic sind registrierte Handelsmarken der Datalogic S.p.A. in vielen
Ländern incl. USA und EU.
Genius und VisiSet sind Handelsmarken der Datalogic Automation S.r.l. Alle sonstigen hierin
erwähnten Marken und Produktnamen dienen ausschliesslich Identifikationszwecken und können
Handelsmarken oder registrierte Handelsmarken ihrer jeweiligen Eigentümer sein.
Datalogic ist weder verantwortlich für hierin enthaltene technische oder redaktionelle Fehler oder
Unterlassungen noch für Neben- oder Folgeschäden, die aus der Verwendung dieses Materials
entstehen.
17/02/10
ii

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Datalogic SC6000

  • Seite 1 SC6000 Bedienungshandbuch Ausgabe: 07/2009 © 2008 – 2009 Datalogic Automation S.r.l. – ALLE RECHTE VORBEHALTEN. – In vollstem Umfang durch US- und internationale Gesetze geschützt. Kopieren oder Ändern dieses Dokuments ist ohne ausdrückliche schriftliche Genehmigung von Datalogic Automation S.r.l. verboten.

  • Seite 2: Inhaltsverzeichnis

    Anleitung für die schnelle Konfiguration für SC6000 als synchronisierter oder Multidata- Master 27 3.2.1 Genius™ Netzwerk-Setup durch Master ..............30 3.2.2 Alternative Zuordnung der Slave-Adresse..............34 Anleitung zur schnellen Konfiguration für SC6000 als Controller Lon Old8K ......34 Parameter-Vorgabewerte......................38 WARTUNG ....................... 43 Datalogic AUTOMATIC REPLACEMENT PROCEDURE (DARP ) ........
  • Seite 3 FEHLERBESEITIGUNG ................... 46 TECHNISCHE EIGENSCHAFTEN ................48 ALTERNATIVE ANSCHLÜSSE ................50 Stromversorgung - I/O (Strom-/Netz-Anschluss) ............50 Hauptschnittstelle ..................... 53 Erweiterte I/O......................56 Modem........................59 GLOSSAR ........................ 60 INDEX........................62...

  • Seite 4: Quellen

    • Anleitung für die Installation eines redundanten Systems • Austausch eines SC8000 Controllers • Online-Hilfe im pdf-Format SERVICE UND SUPPORT Datalogic bietet auf ihrer Webseite mehrere Services und technischen Support an. Gehen Sie auf www.automation.Datalogic.com und klicken Sie auf die angegebenen Links zu weiteren Informationen: PRODUKTE •...

  • Seite 5: Prüfzeichen

    PRÜFZEICHEN FCC-BESTIMMUNGEN Änderungen oder Modifizierungen an diesem Gerät ohne ausdrückliche schriftliche Zustimmung von Datalogic können die Genehmigung zur Benutzung dieses Gerätes nichtig machen. Das Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb ist Gegenstand folgender zwei Bedingungen: (1) Das Gerät darf keine störenden Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen tolerieren, einschliesslich...

  • Seite 6: Gesamtansicht

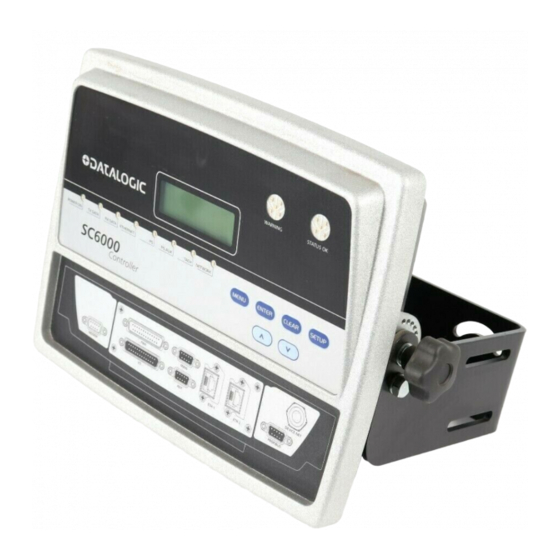

    EINLEITUNG GESAMTANSICHT SC6000 Controller Abbildung A - Gesamtansicht Anschlussplatte LCD-Display Legende > Status-LEDs Anschlussplatte Programmiertastatur LEDs Strom ein + Kommunikation...
