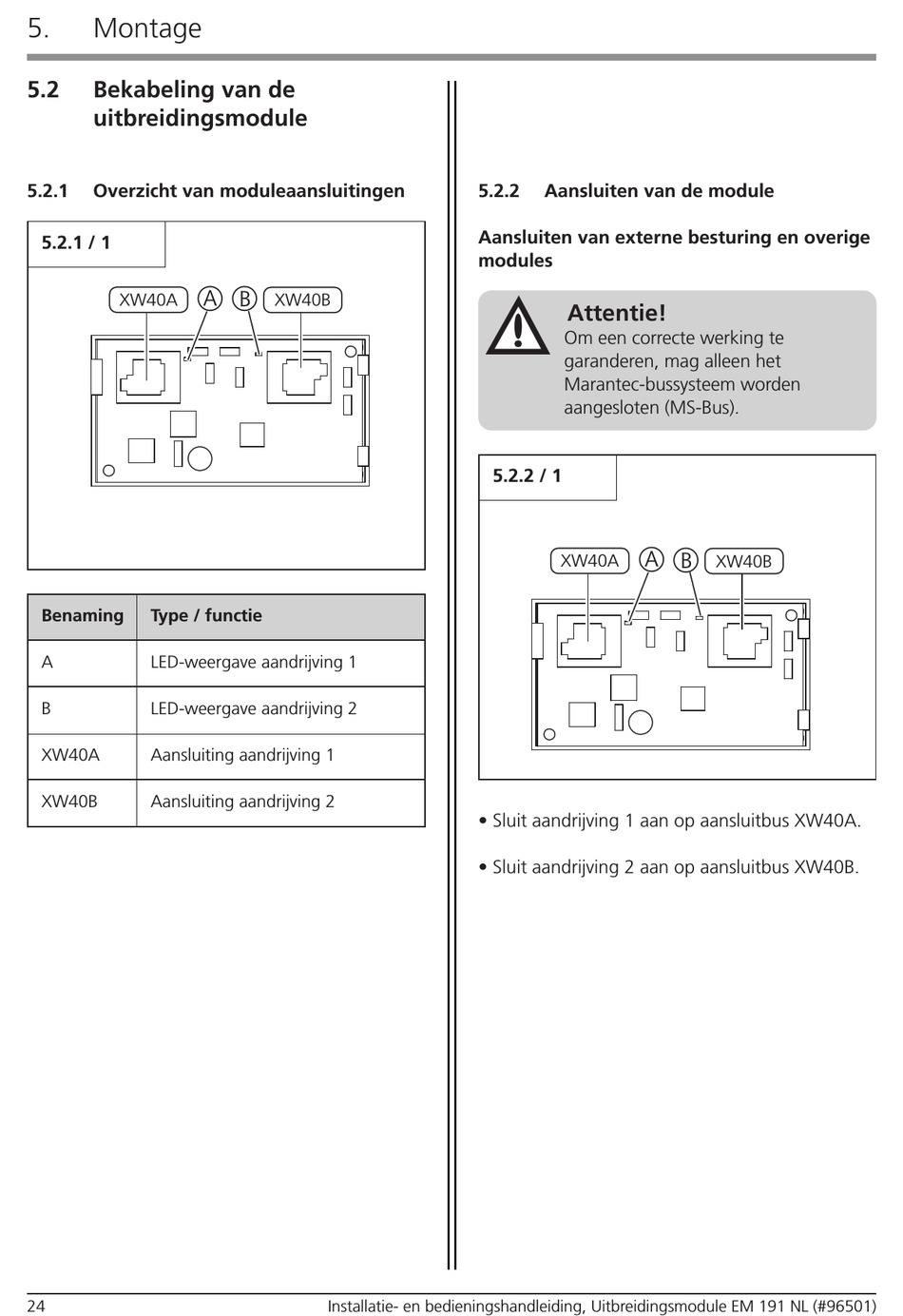

5. Montage
5.2 Bekabeling van de
uitbreidingsmodule
5.2.1 Overzicht van moduleaansluitingen
5.2.1 / 1
A B
XW40A
Benaming Type / functie
A LED-weergave aandrijving 1
B LED-weergave aandrijving 2
XW40A Aansluiting aandrijving 1
XW40B Aansluiting aandrijving 2
24
XW40B
Installatie- en bedieningshandleiding, Uitbreidingsmodule EM 191 NL (#96501)
5.2.2 Aansluiten van de module
Aansluiten van externe besturing en overige
modules
Attentie!
Om een correcte werking te
garanderen, mag alleen het
Marantec-bussysteem worden
aangesloten (MS-Bus).
5.2.2 / 1
A B
XW40A
• Sluit aandrijving 1 aan op aansluitbus XW40A.
• Sluit aandrijving 2 aan op aansluitbus XW40B.
XW40B
