Betriebsanleitung Powerman Junior
Inhalt
1.
Einleitung
2.
Sicherheitsbestimmungen
3.
Umgang / Beschaffenheit der Stanzpumpe
3.1
3.2
3.3
4.
5.
6.
7.
8.
9.
1. Einleitung
Vielen Dank, dass Sie sich für einen Powerman Junior entschieden haben.
Diese Betriebsanleitung gibt Ihnen eine detaillierte Anleitung zur Handhabung und zum sicheren Umgang mit dem Werkzeug.
Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf und sorgen sie dafür, dass sie vom Bedienpersonal gelesen, verstanden und eingehalten wird.
Diese Betriebsanleitung ist während der gesamten Lebensdauer des Gerätes mitzuführen.
Sollten Sie nach dem Lesen der Betriebsanleitung noch Fragen zur Stanzpumpe oder der Funktion selbst haben, kontaktieren Sie bitte Ihren
lokalen Vertrieb.
2. Sicherheitsbestimmungen
Werkzeuge mit bewegten Teilen bergen immer das Risiko von Verletzungen und erfordern ein großes Maß an Achtung und Sorgfalt.
Um Risiken zu vermeiden, lesen Sie bitte diese Betriebsanleitung aufmerksam durch bevor Sie mit dieser Stanzpumpe arbeiten.
•
Das Werkzeug darf nur in einwandfreiem Zustand betrieben werden
•
Veränderungen müssen sofort dem Vorgesetzten gemeldet werden
•
Die Arbeitsumgebung ist aufzuräumen
•
Der Arbeitsbereich ist gut auszuleuchten
•
Evtl. austretendes Öl (Leckage) muss sofort aufgewischt werden
•
Das Bedienpersonal ist verpflichtet, geeignete Schutzkleidung zu tragen
(Handschuhe, rutschsichere Arbeitsschuhe, Schutzbrille)
•
Das Arbeiten mit der Stanzpumpe ist zu unterlassen, wenn die Konzentration herabgesetzt sein könnte (z.B. durch Medikamente- oder
Alkoholeinnahme)
•
Kinder fernhalten
Dieses Werkzeug ist nicht für andere, als in dieser Betriebsanleitung beschriebene Arbeiten geeignet und bestimmt.
Im Falle von Missbrauch haften wir nicht für daraus resultierende Schäden.
Für auftretende Schäden, ausgelöst durch falschen Aufbau der Lochwerkzeuge oder Nichtbefolgen der Sicherheitsvorschriften kann die
häwa GmbH & Co.KG nicht haftbar gemacht werden.
Achtung: Beim Arbeiten mit der Stanzpumpe auf sicheren Stand achten. Nicht über die Lochwerkzeuge beugen, da bei fehlerhafter Anwendung evtl.
abbrechende Teile den Anwender treffen können.
Warnung: Stanzungen in stromführenden Gehäusen oder in der Nähe stromführender Teile dürfen nicht vorgenommen werden.
3. Umgang / Beschaffenheit der Stanzpumpe
Diese Handpumpe entspricht dem Stand der Technik, sowie den geltenden Sicherheitsbestimmungen zum Zeitpunkt des Inverkehrbringens im Rahmen
ihrer bestimmungsgemäßen Verwendung.
Technische Änderungen im Rahmen der Weiterentwicklung des Werkzeugs bleiben vorbehalten.
Powerman Junior mit Lochersatz 262-7204-02-00
Powerman Junior ohne Lochersatz 2622-7200-02-00

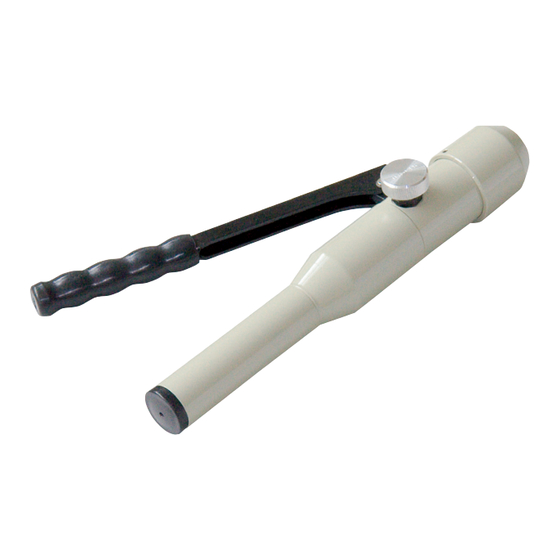

Abbildung: Hydraulik Stanzpumpe ohne Lochersatz
