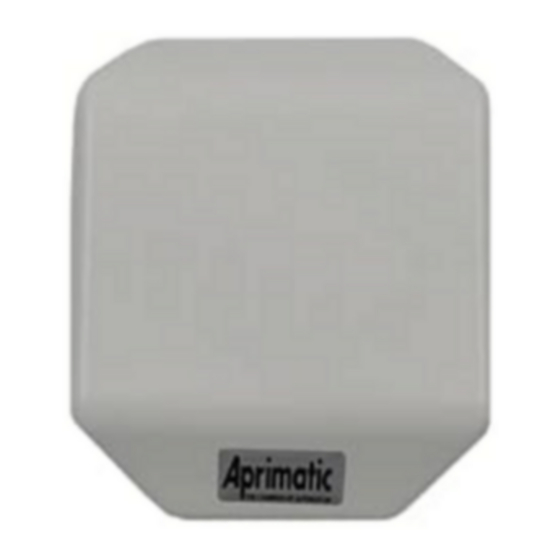

Aprimatic PV1-N Installationsanleitung Und Benutzerhandbuch
Wind- und regenkontrolleinheit für 1 motor
Verwandte Anleitungen für Aprimatic PV1-N
Inhaltszusammenfassung für Aprimatic PV1-N
- Seite 1 PV1-N – PV1-N PLUS Unità di controllo vento e pioggia per 1 motore Wind and rain control unit for 1 motor Unité de contrôle vent et pluie pour 1 moteur Wind- und Regenkontrolleinheit für 1 Motor Unidad de control viento y lluvia para 1 motor...
- Seite 11 Die folgenden Anleitungen beziehen sich ausschließlich auf die elektrische Installation und die Verwendung des Steuerungssystems PV1-N und PV1-N Plus. Die elektrischen Anschlüsse aller Geräte Ihres Systems müssen vor Beginn der Installation der Komponenten dem Plan „Vorbereitung der elektrischen Anlage“ der Bedienungsanleitung des Stellantriebs, den Warnhinweisen in dieser Anleitung und den Anweisungen, die den installierten Komponenten beigefügt...
- Seite 12 Kabel mit Querschnitt 2 x 0,5 mm * - (im Lieferumfang des Bez. . 1 Sensors RV-N) Kabel mit Querschnitt 3 x 0,22 mm * - (im Lieferumfang des Sensors SP1-N) Aprimatic s.r.l.–Via Emilia 147- 40064 Ozzano dell’Emilia–Bo Italy–T.+39 051 69 60 711 / F.+39 051 69 60 722...
- Seite 13 4.0 ANSCHLUSS DES AUSGANGS AN POTENTIALFREIE AUSGÄNGE Die Steuereinheit PV1-N ermöglicht auch die Nutzung des Steuerungsausgangs mit POTENTIALFREIEN KONTAKTEN anstelle von unter Spannung stehender Kontakte (für das Management anderer Steuereinheiten). Um das Steuergerät mit Ausgängen mit POTENTIALFREIEN KONTAKTEN zu verwenden, die Steuereinheit wie im nachstehenden Schema dargestellt anschließen.
