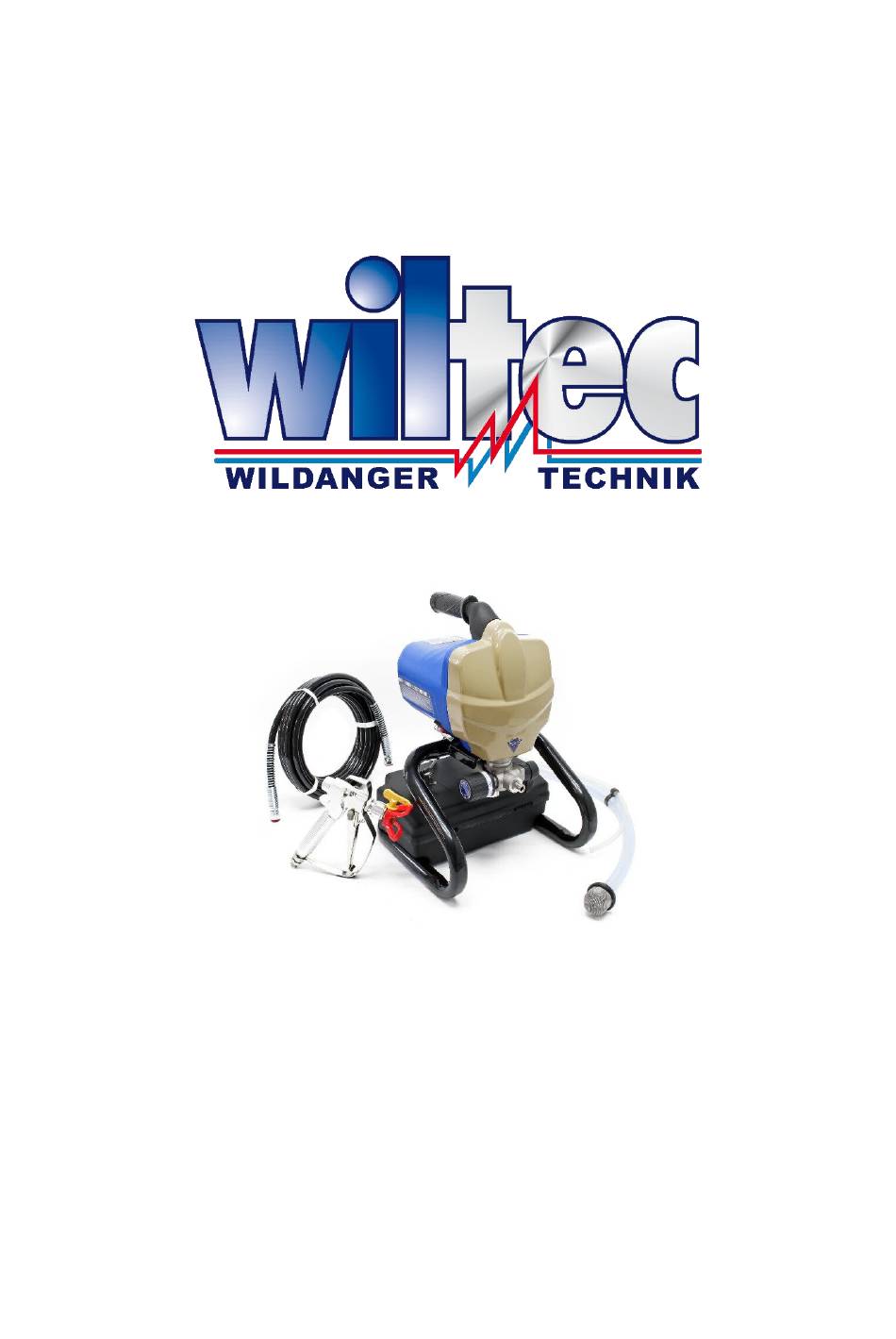

WilTec 62567 Bedienungsanleitung
Farbsprühgerät
Quicklinks
Bedienungsanleitung
Farbsprühgerät
62567
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei-
se
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Verwandte Anleitungen für WilTec 62567
Inhaltszusammenfassung für WilTec 62567
- Seite 1 Bedienungsanleitung Farbsprühgerät 62567 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei- Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut - zerhandbuch oder den Anschlussdiagrammen.
- Seite 3 Netzkabels verringert die Stromschlaggefahr. Wenn sich eine Benutzung der Geräts in feuchter Umgebung nicht verhindern lässt, verwenden Sie ein geschützte Stromversorgung mit FI-Schutzschalter. Die Verwendung eines FI-Schutzschalter verringert die Stromschlaggefahr. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 4 Sicherheit der Wartung Lassen Sie Ihr Farbsprühgerät ausschließlich von einem Fachmann warten und reparieren. Es müssen dabei baugleiche Ersatzteile verwendet werden. Dies stellt sicher, dass das Sprühgerät sicher bleibt. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Verwenden Sie beim Ausspülen des Farbsprühgerätes stets die niedrigste Luftdruckeinstel- lung. Alle Schläuche und Zubehörteile des Farbsprühgeräts müssen einen Druck von min. 206,84 bar (3000 psi) oder mehr aushalten können. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 5 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 6 Zur Vermeidung der Stromschlag- und Lebensgefahr aufgrund einer nicht ord- nungsgemäßen Erdung: wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel daran haben, ob die Steckdose ordnungsgemäß geerdet ist; © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 7 Zustand ist. Ersetzen Sie ein beschädigtes Verlängerungskabel oder lassen Sie es von einem Fachmann reparieren, bevor Sie es verwenden. Schützen Sie Verlängerungskabel vor scharfen Gegenständen, starker Hitze und feuchten oder nassen Bereichen. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 7 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 8 Nr. Bezeichnung Handgriff Farbschlauchauslass 13 Farbschlauch Absaugrohr Druckkontrollknopf 14 Schutz Ansaugrohr Ein-/Ausschalter 15 Sprühspitzenschutz Filter 10 Sprühpistole 16 Sprühspitze Netzkabel 11 Auslösesperre 17 Aufhängehaken Ansaug-/Sprühschalter 12 Auslöser © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 8 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 9 Die Düse ist dreh- und abnehmbar, um das Reinigen und Beseitigen von Verstopfungen zu erleich- tern. Drehen Sie diese auf „Sprühen“ (Pfeil), um die Spritzpistole zu verwenden. Drehen Sie die Düse auf „Reinigen“ („Eject“), um die die Spritzdüse zu reinigen. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 9 http://www.WilTec.de...
- Seite 10 1. Befestigen Sie den Farbschlauch am Farbschlauchauslass ziehen Sie ihn mit einem Schrau- benschlüssel fest. 2. Befestigen Sie den Farbschlauch an der Pistole und ziehen Sie ihn mit zwei Schraubenschlüs- seln fest. 3. Stellen Sie den Druckkontrollknopf auf „Niederdruckspritzen“. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 10 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 11 3. Richten Sie die Sprühpistole in einen Farbei- mer und schalten Sie den Auslöser an, um den Druck abzulassen. 4. Drehen Sie den Auslösersperrknopf auf „Ver- riegeln“. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 11 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 12 Auf Wasser basierende (Latex-)Farben: Mit warmem, sauberem Wasser durchspülen. Schritte zur Vorbereitung der Inbetriebnahme 1. Trennen Sie das kleinere Ansaugrohr vom größeren Absaugrohr. 2. Halten Sie das Ansaugrohr in einen Eimer. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 12 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 13 4. Stellen Sie den Ansaug-/Sprühschalter auf „Ansaugen“. 5. Stellen Sie den Druckkontrollknopf auf „Ansaugen/ Sprühen“. 6. Schließen Sie das Farbsprühgerät an das Stromnetz a und schalten Sie es ein. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 13 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 14 10. Die Farbe sollte sich vom Saugrohr über das Sprüh- gerät bis hin zum Ansaugrohr verteilen, bis die Farbe aus dem Rücklaufrohr austritt. Richten Sie die Pistole in den Eimer und drücken Sie den Abzug. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 14 http://www.WilTec.de http://www.aoyue.eu...
- Seite 15 14. Wenn der Motor stoppt, sind die Pumpe und die Roh- re vorbereitet. Wenn der Motor nicht aufhört zu laufen, wiederholen Sie die Vorbereitungsschritte. 15. Beginnen Sie mit dem Auftragen der Farbe. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 15 http://www.WilTec.de http://www.aoyue.eu...
- Seite 16 Bleiben Sie dabei mit der Pistole etwa 30 cm von der Oberfläche entfernt. 2. Schwenken Sie die Pistole nicht fächerförmig von einer Seite zur anderen, da sonst die Farbauftragung ungleichmäßig wird. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 16 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 17 1. Schalten Sie das Gerät aus und schal- ten Sie die Auslösesperre zu. 2. Stellen Sie die Düse auf „Reinigen“. 3. Stellen Sie den Sprüh-/Ansaugschal- ter auf „Sprühen“. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 17 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 18 6. Sprühen Sie in den Eimer, bis sich die Verstopfung löst. 7. Lassen Sie den Auslöser wieder los und schalten Sie die Auslösesperre wie- der zu. 8. Stellen Sie die Düse auf „Sprühen“. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 18 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 19 Rohren ab. 2. Trennen Sie die Rohre vonein- ander. 3. Halten Sie das Ansaugrohr in den leeren Eimer. 4. Tauchen Sie das Saugrohr in Wasser oder Spülflüssigkeit. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 19 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 20 Sie sie. 6. Stellen Sie das Gerät auf „Sprühen“. 7. Schalten Sie die Stromversor- gung an. 8. Sprühen Sie Farbe in den Farbeimer. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 20 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 21 12. Lassen Sie den Abzug los, schalten Sie die Stromversor- gung aus und lassen Sie den Druck ab. 13. Entfernen Sie den Abzugsbü- gel vom Gehäuse. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 21 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 22 Wichtig! Reinigen Sie das Sprühgerät, bevor Sie es einlagern. Befolgen Sie dabei die Schritte zur Reinigung. 1. Entfernen Sie den Farbschlauch, falls er noch nicht entfernt worden ist. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 22 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 23 5. Stellen Sie den Druckkontrollknopf auf „Niederdrucksprit- zen“. 6. Halten Sie einen Lappen über den Auslass des Farb- schlauchs. 7. Schalten Sie die Stromversorgung für 5 s an, dann aus. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 23 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 24 9. Ersetzen Sie die Rohre und sichern Sie sie mit Klammern. 10. Reinigen Sie das Sprühgerät mit einem sauberen Tuch. Lagern Sie es an einem sauberen und trockenen Ort und au- ßerhalb der Reichweite von Kindern. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 24 http://www.WilTec.de http://www.aoyue.eu...
-
Seite 25: Fehlerbehebung
2. Holz vor dem Farbauftrag ausreichend fein abschleifen. 3. Materialaufrauung 3. Die Oberfläche mit einem Verdünner ab- reiben, um das Holz aufzurauen; anschlie- ßend fein abschleifen, um abstehende Fa- sern abzunehmen. © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 25 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de... - Seite 26 Mittlere Getriebebuchse Stift 5×10 Aufkleber Sechskantschraube (M5×15) Druckknopf Elastische Unterlegscheibe 5 Aufkleber Pumpenkörper Druckkontrollschraube (M4×8) Stift (3×15) Federschieber A Motorkonstruktion Druckeinstellfeder Kabel Federschieber B Anschlussklemme Druckkontrollstift HY12-Stromschalter © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 26 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 27 Länge des Kabels (m) Durchmesser der Sprühdüse (㎜) 0,19 Arbeitsdruck (bar) 103–151 (1500–2200 psi) Max. Luftschlauchdruck (MPa) Max. Spritzpistolendruck (bar) 248 (3600 psi) Geräuschpegel (㏈ (A)) < 90 Gewicht (kg) © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 27 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
-
Seite 28: Explosionszeichnung
Explosionszeichnung © by WilTec Wildanger Technik GmbH Artikel 62567 Seite 28 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de... - Seite 29 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der...
