FIAMA F4 RS Betriebsanleitungen
Inhaltszusammenfassung für FIAMA F4 RS

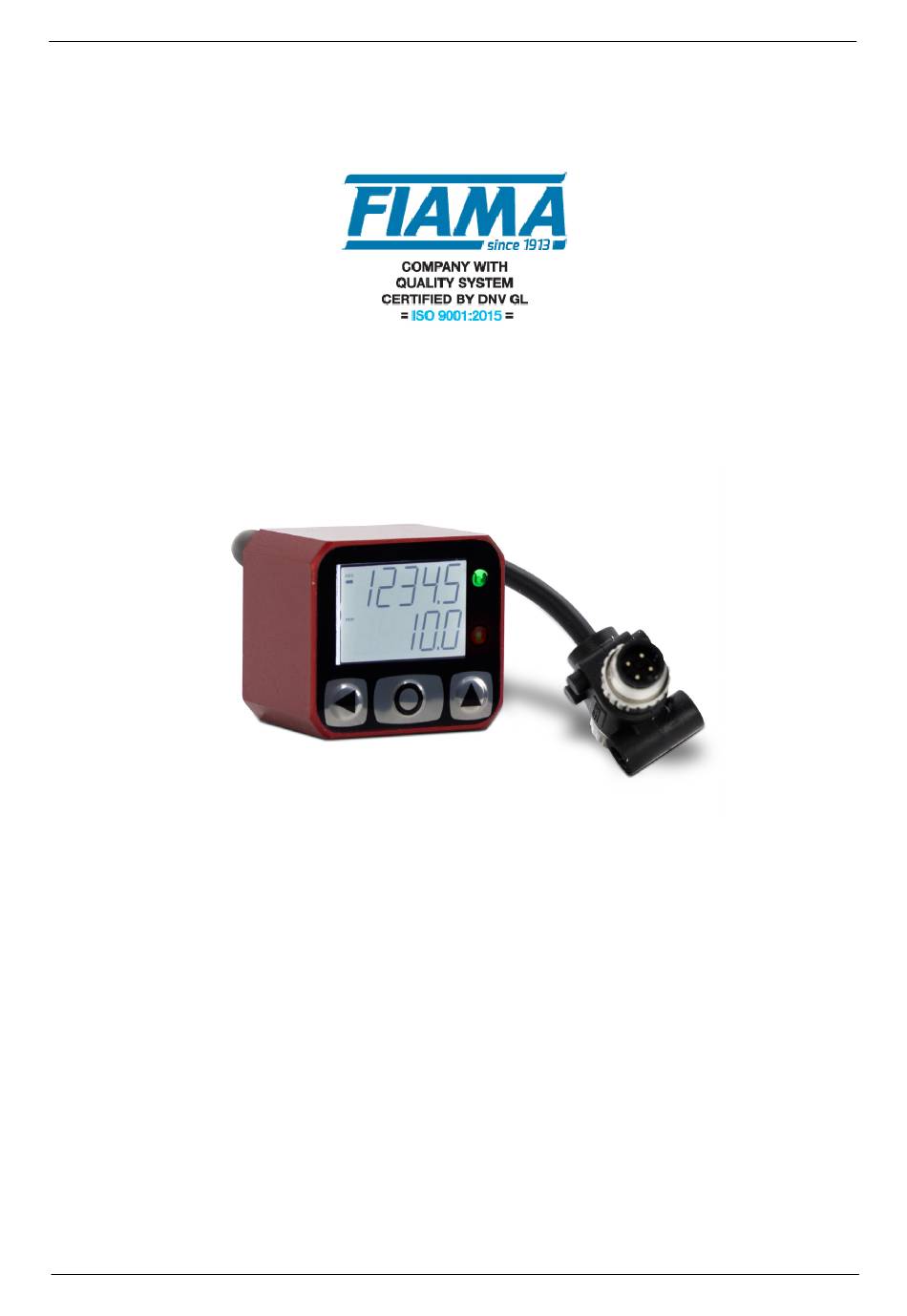

- Seite 1 F4 RS BETRIEBSANLEITUNGEN UND INSTANDHALTUNG PROGRAMMIERBARE POSITIONSANZEIGE TYPE “F4 RS” MIT SCHNITTSTELLE 03/12/20 F4-RS_4.1_ted.doc rev: 4.1 pag 1/12...
- Seite 2 Das Gerät übereinstimmt mit den folgenden Gemeinschaftsvorschriften: 2014/30/EEG Elektromagnetische Kompatibilität Instandhaltung Eventuelle Reparaturen sind nur durch Fachpersonal FIAMA durchzuführen. Spannung entnehmen bevor man die innere Teile erreicht. Die äußere Teile sauber halten mit einem weichen Lumpen befeuchtet mit Äthylalkohol oder Wasser. Nicht Lösungsmittel benutzen die von Kohlenwasserstoff (Trichloräthylen, Benzin, Verdünnungsmittel, u.s.w.)
- Seite 3 - F4 RS EM46 mit Drehgeber mit durchgehender Hohlwelle; Durchmesser 20 mm oder 25 mm, Zweizeiliges LCD für Soll- und Istwert, mit Hinterleuchtung. Das Wert wird zu F4 RS durch serielle Schnittstelle über ein PLC kommuniziert, die Formatverstellung wird mit manueller Bedienung durch ein Hanrad ausgeführt.
- Seite 4 F4 RS Skalierungsfaktor für den Wert, der auf dem Display angezeigt werden soll Mit diesem Parameter, zusammen mit dem nächsten, ist es möglich den Wert einzustellen, der für eine bestimmte Bewegung auf dem Display angezeigt werden soll. - Version mit Lineargeber für Magnetband: Wert auf dem Display für eine Verschiebung von 40 mm. Mit dem Standardwert 40.0 zeigt das Display die Messung in mm und Zehntel an.
- Seite 5 F4 RS Zählrichtung Bestimmt die Zählrichtung, erlaubte Werte 0 oder 1. Target Wert Das Wert ist in der ersten Zeile oben angezeigt, um dem Bediener die Position anzuzeigen, in die die Maschine manuell gebracht werden soll. Spielrückgewinn Wenn nicht auf Null eingestellt, bei jeder Drehrichtungsänderung der Hohlwelle, ändert sich das angezeigt Wert nicht bis eine Umdrehung gleich oder grösser als das Wert von Spielrückgewinn ist.
- Seite 6 : wenn dieser wert beim einschalten der Maschine im vBatt-register vorhanden ist, muss AUFPASSEN die Einstellungsprozedur der Maschine (homing o reset) ausgeführt werden, da die vom F4 RS erfasster Wert nicht mehr mit der tatsächlichen Wert von der Maschine übereinstimmt.
- Seite 7 F4 RS Protokoll Schnittstelle Das F4 RS benutzt Komunikationsschnittstelle nach Standard ModBUS RTU, auf Linie RS485. Die Schnittstelle funktioniert nur bei Spannung, das meint dad das Gerät nicht auf die Master Queries antwortet wenn die Spannung fehlt. Die Parameter sind:...
- Seite 8 F4 RS Das Format der ausgetauschten Daten vorausieht Wörter mit 8 Bit mit 1 Stop Bit und ein Parität Bit nach was in Programmierungs-Parameter Eingestellt ist. Das Protokoll MODBUS versichert die Gültigkeit der ausgetauschten Daten durch eine Linie mit einem Kontroll-Fehler Typ “Cyclic Redundance Check”;...
- Seite 9 F4 RS Verbindung +10÷25VDC positive Spannung GND negative Spannung RS+ positiv RS485 Schnittstelle RS– negativ RS485 Schnittstelle Ansicht Gewindekonnektor 4 Polen M12x1. Die Stellung der Stifte in den zwei Konnektor ist die selbe. Der Abschlusswiderstand der RS485-Leitung (120 Ohm 1 / 4W) muss im letzten Knoten des Netzwerks platziert werden, indem er an die Pins 3-4 des Steckers angeschlossen wird.
- Seite 10 F4 RS Bedeutung der Symbole Soll-Wert Ist-Wert 1. Anzeige der Absolut-Quote. 2. Anzeige der Batterie-Entladung: wenn die Ladung der Batterien unter einen gewißen Niveau steigt, wird das mit sprunghaften blinken angezeigt, einen Monat vor der kompletten Entladung bleibt die Anzeige eingeschaltet.
- Seite 11 F4 RS Sensor Montage (Linear-Ausführung) Die Montage soll nach der folgenden Zeichnung erfolgen. Die Toleranzen beachten.Der maximale Abstand zwischen Sensor und Magnet Band soll nicht mehr als 1mm sein auf den ganzenMaschinengang. ±3° ±3° ±3° Magnet ring montage (Rotativ-Ausführung) 03/12/20 F4-RS_4.1_ted.doc...
- Seite 12 Hersteller Jede Mitteilung zu den Hersteller an die folgende Adresse richten: FIAMA s.r.l., Via G. Di Vittorio, 5/A - 43016 San Pancrazio (Parma) - Italia Tel. (+39) 0521.672.341 - Fax. (+39) 0521.672.537 - e.mail: info@fiama.it - www.fiama.it FIAMA haftet nicht für Schaden an Personen oder Gegenstände die von Aufbrechungen, falschen und nicht entsprechenden Gebrauch des Gerätes kommen.
