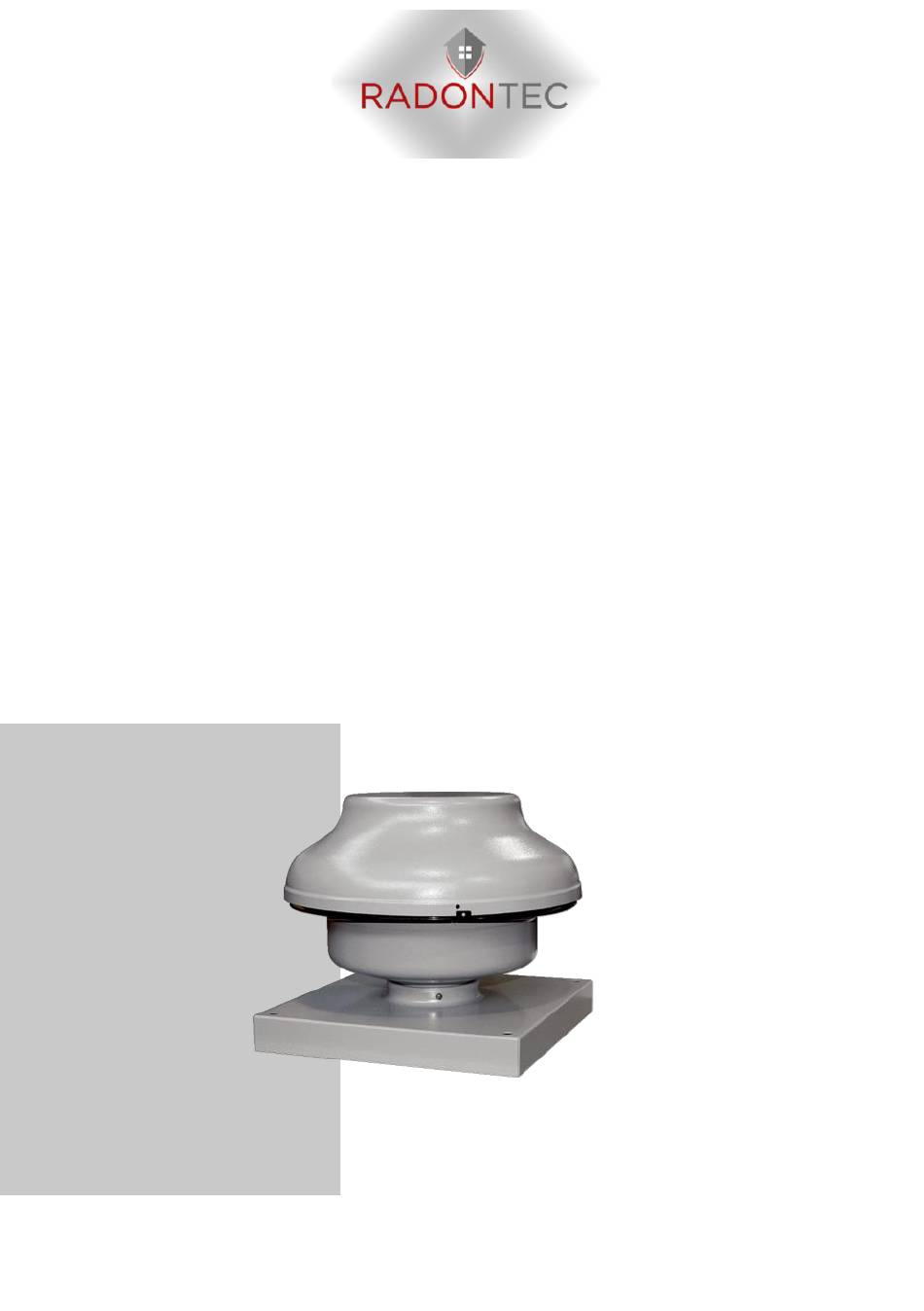

- Seite 1 AlphaBlower EX 100 / 125 Handbuch Februar 2021...
- Seite 2 RadonTec GmbH Hauptstraße 5 89426 Wittislingen - Deutschland Tel: (+49) 9076 - 919 98 35 E-Mail: info@radontec.de Website: radontec.de Shop: radonshop.com Version: 01...
-
Seite 3: Inhaltsverzeichnis
Betrieb mit Drehzahlsteller ........25 10.4 Betrieb mit Transformator ........26 10.5 Inbetriebnahme ............26 Wartung ..............27 Störungsbeseitigung ........... 28 Ersatzteile ..............29 Transport und Lagerung ..........30 Demontage und Entsorgung ........31 Handbuch – AlphaBlower EX 100/ 125... - Seite 4 Schaltbilder ..............32 Zwei Jahre Garantie ............ 34 Unterstützung und Kontakt ........35 18.1 FAQ ................. 35 18.2 Kontakt ..............35 Benutzerhandbuch – AlphaBlower EX 100/ 125...
-
Seite 5: Einführung
Der AlphaBlower EX ist für den dauerhaften Außeneinsatz geeignet (IP X4 - Schutz gegen allseitiges Spritzwasser und einem Temperaturbereich von -25 °C bis +50°C ). Der verbaute Radialmotor ist äußerst robust und für eine lange Lebensdauer ausgelegt. Handbuch – AlphaBlower EX 100/ 125... - Seite 6 Anwendungsbeispiel 1: Punktuelle Radonabsaugung mit Ausleitung auf Bodenhöhe. Benutzerhandbuch – AlphaBlower EX 100/ 125...
- Seite 7 Anwendungsbeispiel 2: Punktuelle Radonabsaugung unter der Bodenplatte mit Ausleitung über dem Dach. Handbuch – AlphaBlower EX 100/ 125...
- Seite 8 Anwendungsbeispiel 3: Absaugung der Radonbodenluft über einen außenliegenden Radonbrunnen. Benutzerhandbuch – AlphaBlower EX 100/ 125...
-
Seite 9: Technische Daten
230 V Netzfrequenz 50 Hz Schutzart IP X4 Netzzuleitung 3 x 1,5 mm² Einbauort Außenbereich Einbaulage senkrecht Material Stahlblech, verzinkt Fördermitteltemperatur bei I -20 °C bis 70 °C Schalldruckpegel 52 dB(A) (Abstand 3 Freifeldbedingungen) Handbuch – AlphaBlower EX 100/ 125... - Seite 10 Varianten, die sich jeweils durch den Rohrduchmesser und den daraus resultierenden Leistungen Luftmengen unterscheiden. EX 100 EX 125 Nennweite 100 mm 125 mm Nennleistung 50 W 49 W 0,22 A 0,22 A Fördervolumen 300 m³/h 325 m³/h Gewicht 4,5 kg 4,4 kg Benutzerhandbuch – AlphaBlower EX 100/ 125...
-
Seite 11: Name Der Teile
6 Klemmenleiste Lieferumfang ● AlphaBlower EX Radonsauger wird mit quadratischem Dachsockel ausgeliefert. Der Dachsockel kann bei einer direkten Rohrmontage entfernt werden. ● Zubehörbeutel im Klemmenkasten: Leitungstülle und Zugentlastung mit 2 Befestigungsschrauben ● Montage- und Betriebsanleitung Handbuch – AlphaBlower EX 100/ 125... -
Seite 12: Produktmerkmale
Überhitzung automatisch ab. Vor Wiederinbetriebnahme muss der Ventilator so lange ausgeschaltet bleiben, bis Motor und Temperaturbegrenzer abgekühlt sind. Die Abkühlzeit kann je nach Größe und Temperaturverhältnissen bis zu 30 Minuten betragen. Gerät erst danach einschalten. Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 13: Maße
Maße Abhängig von der Nennweite weißen die Varianten des AlphaBlower EX unterschiedliche Maße auf. Handbuch – AlphaBlower EX 100/ 125... -
Seite 14: Bestimmungsgemäße Verwendung
Wasser angesaugt werden kann) ● Zulässige Einsatzorte sind Dächer (Flach-, Schräg-, Well- oder Trapezdächer), Decken oder Konsolen mit ausreichender Tragfähigkeit. Sowie die bodennahe Montage. ● Eine Festinstallation mit fest installierter elektrischer Zuleitung ist vorgeschrieben: Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 15: Nicht Zulässiger Betrieb
● zur Förderung wasserdampfgesättigter oder fetthaltiger Luft ● in Verbindung mit einer Dunstabzugshaube ● zur Förderung von Feststoffpartikeln, die am Ventilator anhaften können ● in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen Handbuch – AlphaBlower EX 100/ 125... -
Seite 16: Umgebungsbedingungen
Benutzung des Ventilators aufmerksam durch. Folgen Sie den Anweisungen. Bewahren Sie diese Anleitung für einen späteren Gebrauch gut auf. Die Montage ist nur durch Fachkräfte mit Kenntnissen in der Lüftungstechnik zulässig. Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 17: Am Montageort Unbedingt Einen Reparatur
Spannung und Frequenz betreiben. Am Montageort unbedingt einen Reparatur- schalter anbringen, um bei Reinigungs-, Wartungs- oder Reparaturarbeiten das Gerät vor Ort allpolig vom Netz trennen zu können. Der Reparatur- schalter muss gegen Wiedereinschalten gesichert werden können. Handbuch – AlphaBlower EX 100/ 125... -
Seite 18: Kleidung Oder Schmuck Nicht In Das Gerät
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 19: Montage Und Elektrischer Anschluss
DIN VDE 0100 mit den entsprechenden Teilen. ● Um Schwingungsübertragungen auf das Rohrsystem zu vermeiden elastische Befestigungsmanschetten (Type ELR) verwenden. ● Um Leckage zu vermeiden den Dachsockel nur auf einen passenden, ebenen Unterbau schrauben. Für die direkte Montage Handbuch – AlphaBlower EX 100/ 125... -
Seite 20: Ventilatormontage
3. Gerät mit dem Dach, Dachsockel oder der Rohrleitung fest verschrauben. Schnittverletzungen durch scharfkantige Gehäusebleche. Schutzhandschuhe anziehen. Leckage bei unzureichender Abdichtung. 1. Gerät mit allen Schrauben fest verschrauben. 2. Geeignetes Isolations-, Schalldämmungs- Installationsmaterial anbringen. Benutzerhandbuch – AlphaBlower EX 100/ 125... - Seite 21 3. Gerät anheben geeignetes Isolations-, Schalldämmmaterial anbringen. 4. Bei freier Ansaugung von unten am Gerät ein Schutzgitter 58-192 ) als Berührungs- und Einsaugschutz anbringen. 5. Gerät absetzen und den Dachsockel fest mit dem Dach verschrauben. Handbuch – AlphaBlower EX 100/ 125...
- Seite 22 Verbindungsstutzen berücksichtigen. 5. HD-Gerät Blechschrauben fest Lüftungsleitung verschrauben ODER Wickelfalzrohre mit elastischen Manschetten oder Verbindungsstutzen am Ventilator befestigen. 6. Bei freier Ansaugung ein Schutzgitter als Berührungs- und Einsaugschutz anbringen. 7. Geeignetes Isolations- Schalldämmmaterial anbringen. Benutzerhandbuch – AlphaBlower EX 100/ 125...
-
Seite 23: Elektrischer Anschluss
Warnschild anbringen. 2. Klemmenkastendeckel entfernen. Kurzschlussgefahr und Gerätebeschädigung. Wasser kann bei falscher Einführung der Netzleitung oder bei nicht fachgerecht angebrachter Leitungstülle in den Klemmenkasten eindringen. Leitungstülle durchstoßen, dass diese die Netzleitung dicht umschließen kann. Handbuch – AlphaBlower EX 100/ 125... - Seite 24 5. Leitungsdurchführung [5] fest verschrauben und die Netzleitung im Klemmenkasten mit Zugentlastung [11] sichern. 6. Netzanschluss an der Klemmenleiste gemäß Schaltbild vornehmen. 7. Einen Reparaturschalter in Gerätenähe anbringen. (Optional bestellbar) 8. Einen bauseitig bereitzustellenden Ein-Aus-Schalter anbringen. 9. Optionale Zubehörkomponenten anschließen. Benutzerhandbuch – AlphaBlower EX 100/ 125...
-
Seite 25: Betrieb Mit Drehzahlsteller
Durch die Technik der Phasenanschnittsteuerung kann es zu Brummgeräuschen kommen. Stillstand / Funktionsstörung des Ventilators bei zu geringer Ausgangsspannung am Drehzahlsteller. 1. Betriebsanleitung des Drehzahlstellers beachten. 2. Mindestdrehzahl am Drehzahlsteller immer so einstellen, dass der Ventilatormotor nach einem Spannungsausfall wieder anläuft. Handbuch – AlphaBlower EX 100/ 125... -
Seite 26: Betrieb Mit Transformator
Übereinstimmung prüfen. 4. Wiedereinschaltsicherung entfernen und Netzsicherung einschalten. 5. Funktionstest durchführen. Dabei den ruhigen Lauf des Laufrades prüfen und ggf. sicherstellen. Wichtig ist auch, dass die Luft ungehindert strömen kann. 6. Gerät ausschalten. Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 27: Wartung
Versorgungsstrom- kreise abschalten. Reparaturschalter in Stellung "Aus" schalten und gegen Wiedereinschalten sichern. Verletzungsgefahr durch drehendes Laufrad. Vor dem Abnehmen des Gehäuseoberteils solange abwarten, bis das Laufrad still steht. Schnittverletzungen durch scharfkantige Gehäusebleche. Schutzhandschuhe anziehen. Handbuch – AlphaBlower EX 100/ 125... -
Seite 28: Störungsbeseitigung
Netzsicherung ausgefallen ist. Diese ggf. einschalten. Eventuell auch den Reparaturschalter überprüfen. Ventilator schaltet Laufrad blockiert. Reparatur nur nicht ein. durch Fachkraft zulässig: Laufrad überprüfen und ggf. reinigen. Thermischer Motor zu heiß. Überlastungsschutz Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 29: Ersatzteile
Ventilator allpolig vom Netz trennen. Fehlerursache einer geschulten Elektrofachkraft ermitteln und beseitigen lassen. Ersatzteile Ersatzteile sind: Klemmenkasten komplett Betriebskondensator Motor/Laufradset Geben Sie bei Ersatzteilbestellungen immer die Typenschild- Nr., seitlich auf dem Typenschild mit an. Handbuch – AlphaBlower EX 100/ 125... -
Seite 30: Transport Und Lagerung
Beispiel Laufrad oder Klemmenkasten. Schnittverletzungen durch scharfkantige Gehäusebleche. Schutzhandschuhe anziehen. Ventilator nur in waagrechtem Zustand in einem geeigneten, trockenen Raum einlagern: Umgebungstemperatur - 10 bis + 60 °C. Vor dem Einbau die ordnungsgemäße Funktion der Motorlagerung prüfen. Benutzerhandbuch – AlphaBlower EX 100/ 125... -
Seite 31: Demontage Und Entsorgung
2. Anschlusskomponenten vom Ventilator entfernen. 3. Gehäuseoberteil und Klemmenkastendeckel entfernen. 4. Alle Leitungen entfernen. 5. Ventilator ausbauen. Verpackungsmaterialien und Altgeräte sind nach deren Nutzungsende umweltgerecht nach den in Ihrem Land geltenden Bestimmungen zu entsorgen. Handbuch – AlphaBlower EX 100/ 125... -
Seite 32: Schaltbilder
Das Gerät enthält teils wiederverwertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen. Das Gerät ist nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen zu entsorgen. Schaltbilder AlphaBlower EX Benutzerhandbuch – AlphaBlower EX 100/ 125... - Seite 33 AlphaBlower EX mit 5 Stufentransformator AlphaBlower EX mit Drehzahlsteller Handbuch – AlphaBlower EX 100/ 125...
-
Seite 34: Zwei Jahre Garantie
Zwei Jahre Garantie Die Garantie gilt für die AlphaBlower EX, die von der RadonTec GmbH oder autorisierten Händlern erworben wurden. Dies deckt Material- oder Verarbeitungsfehler bei normalem Gebrauch für einen Zeitraum von einem Jahr nach Erhalt des Produkts ab. Kontamination durch Verschmutzung oder unsachgemäßen Gebrauch werden nicht durch die Garantie... -
Seite 35: Unterstützung Und Kontakt
Sollten Sie weitere Fragen haben oder weitere Hilfe und technische Unterstützung benötigen, zögern Sie bitte nicht, uns zu kontaktieren. RadonTec GmbH Hauptstraße 5 89426 Wittislingen - Germany Tel: (+49) 9076 - 919 98 35 E-Mail: info@radontec.de Website: radontec.de Shop: radonshop.com Handbuch – AlphaBlower EX 100/ 125...
