Prophete 2902 Bedienungsanleitung

Kinderanhänger
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
Operating Instructions .......................................11
GB
Notice d'utilisation .............................................20
F
Manuale d'uso ..................................................33
I
Gebruiksaanwijzing ...........................................44
NL
Instrukcja obsługi ..............................................55
PL
Kezelési útmutató ..............................................66
H
Manual de utilizare............................................77
RO
KINDERANHÄNGER 2902
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Prophete 2902

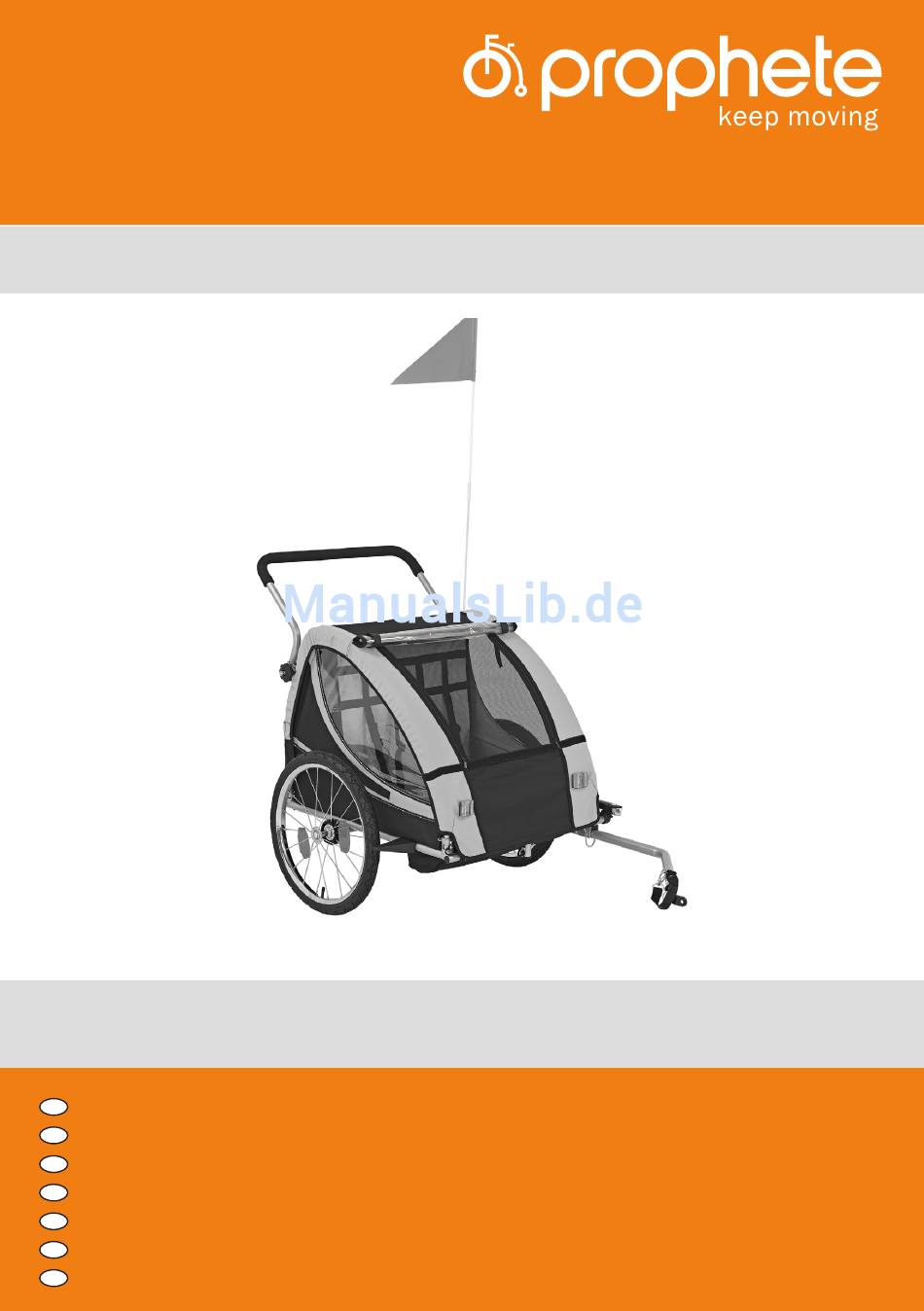

  • Seite 1 KINDERANHÄNGER 2902 BEDIENUNGSANLEITUNG Operating Instructions ........11 Notice d’utilisation ..........20 Manuale d’uso ..........33 Gebruiksaanwijzing ...........44 Instrukcja obsługi ..........55 Kezelési útmutató ..........66 Manual de utilizare..........77...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS • EINLEITUNG • KENNZEICHNUNG WICHTIGER HINWEISE INHALTSVERZEICHNIS Einleitung .......................... Kennzeichnung wichtiger Hinweise ................Lieferumfang & Bauteilbenennung ................Technische Daten ......................Bestimmungsgemäße Verwendung ................Sicherheitshinweise ......................Montage ..........................Bedienung ......................... 13 Reinigung & Pflege ......................15 Lagerung ........................... 15 Service ..........................15 Entsorgung ........................

  • Seite 3: Lieferumfang & Bauteilbenennung

    LIEFERUMFANG & BAUTEILBENENNUNG LIEFERUMFANG & BAUTEILBENENNUNG BEZEICHNUNG MENGE ABBILDUNG Grundgestell mit Seitenteilen und Sitz Verbindungsstange Kunststoffwinkel für Verbindungsstange Radschutz Deichsel Anhängerkupplung Verdeck Frontreflektor (weiß) 10 Frontreflektor (rot)
  • Seite 4 LIEFERUMFANG & BAUTEILBENENNUNG BEZEICHNUNG MENGE ABBILDUNG 11 Batterie-Scheinwerfer 12 Batterie-Rücklicht 13 Sicherheitswimpel 14 Sicherheitsstift (klein) 15 Sicherheitstift (groß) 16 Speichenreklektoren (gelb) 17 360-Grad-Rad 18 Schiebebügel 19 Bügelklemme Befestigungsschraube für Bügelklemme...

  • Seite 5: Technische Daten

    LIEFERUMFANG & BAUTEILBENENNUNG • TECHNISCHE DATEN • BESTIMMUNGSGEMÄSSE VERWENDUNG TECHNISCHE DATEN Zulässiges Gesamtgewicht max. 18 kg max. Alter der Kinder 4 Jahre min. Alter der Kinder 1 Jahr max. Sitzhöhe ca. 56 cm max. zulässige Höchstgeschwindigkeit 12 km/h Reifendruck 2,8 - 4,6 bar BESTIMMUNGSGEMÄSSE VERWENDUNG Das Fahrzeug ist dazu bestimmt, in den oben angegebenen Daten im privaten Be- reich bei Tage auf öffentlichen Straßen und befestigten Wegen Kinder zu befördern.

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE SICHERHEITSHINWEISE • Lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die angeführten Hinweise. So gewährleisten Sie einen zuverlässigen Be- trieb und eine lange Lebensdauer des Anhängers. Bewahren Sie die Ver- packung und Bedienungsanleitung gut auf, um sie bei einer Veräußerung GEFAHR dem neuen Besitzer weitergeben zu können.
  • Seite 7 SICHERHEITSHINWEISE Um die Sicherheit der Kinder, sowie die Langlebigkeit des Produktes zu gewährleisten, führen Sie bitte folgende Kontrollen regelmäßig durch: I) Sichtkontrolle GEFAHR II) Funktionskontrolle 10. Beim Umbau des Fahrzeugs vom Fahrradanhänger in Jogger-Modus oder umgekehrt, sowie bei allen Wartungs- und Instandsetzungsar beiten darf sich kein Kind im Fahrzeug befinden.

  • Seite 8: Montage

    MONTAGE MONTAGE Beachten Sie vor der Montage des Anhängers unbedingt die Sicherheitshinweise dieser Bedienungsanleitung! MONTAGE DER SEITENTEILE UND DES RAHMENS 1. Die Seitenabdeckungen aufklappen und die Sicherheitsstifte an den Halte- rungen am Boden der Seitenteile einstecken und schließen. MONTAGE DER VERBINDUNGSSTANGE UND DES SITZBEZUGS 1.

  • Seite 9: Montage Der Räder Und Radschutz

    MONTAGE MONTAGE DER RÄDER UND RADSCHUTZ 1. Die Räder in die Achsen einführen und einrasten, dazu drücken Sie die Radar- retierung. 2. Den Radschutz links und rechts mit- tels einer Schraube befestigen. DEMONTAGE DER RÄDER 1. Die Räder durch Lösen der Radarretie- rung aus der Achse ziehen.

  • Seite 10: Montage Des Sicherheitswimpels

    MONTAGE MONTAGE DES SICHERHEITSWIMPELS 1. Sicherheitswimpel mit der Stange ver- binden und durch die Öse im Verdeck in die Wimpeltasche einführen. MONTAGE DER BELEUCHTUNG Das Verdeck hat vorne 2 weiße und hin- ten 2 rote Reflektoren. Die Speichen der Räder verfügen über je 2 gelbe Reflek- toren.
  • Seite 11 MONTAGE MONTAGE DER VERBINDUNG VON ANHÄNGER UND FAHRAD 1. Die Deichsel mit der hinteren Lo- chung in der mittleren Lochung der Deichselaufnahme verschrauben. Deichsel in Fahrtposition bringen und den Sicherheitsstift durch die vorde- ren Löcher einführen und befestigen. 2. Entsichern Sie den vorderen Kupp- lungsteil durch Herausziehen des Si- cherungsstiftes und befestigen Sie ihn an der linken Seite der Hinter-...
  • Seite 12 MONTAGE MONTAGE 360-GRAD-RAD 1. Das 360-Grad-Rad in die Halterung am Rahmen einstecken 2. Den Sicherheitsstift einschieben und mit dem Splint sichern. MONTAGE SCHIEBEBÜBEL 1. Den Schiebebügel mit den Bügel- klemmen am hinteren Rahmen inner- halb der Aussparungen des Stoffes anbringen.

  • Seite 13: Bedienung

    BEDIENUNG BEDIENUNG Beachten Sie vor der Benutzung des Anhängers unbedingt die Sicherheitshinweise dieser Bedienungsanleitung! ANHÄNGER ANKUPPELN 1. Vor Abfahrt den Kupplungsteil der Deichsel mit dem des Fahrrades ver- binden und durch den Sicherheitsstift sichern. 2. Führen Sie das Sicherheitsband um die Strebe des Hinterrades und befe- stigen Sie es an der Sicherheits-öse der Deichsel.

  • Seite 14: Benutzungshinweis Der Anschnallgurte

    BEDIENUNG BENUTZUNGSHINWEIS DER ANSCHNALLGURTE Bei Benutzung mit 1 Kind • Die beiden oberen Mittelgurte in den unteren Mittelgurt einhaken. • Ein Ende des Beckengurtes durch die Schlaufe des unteren Gurtes ziehen und schließen. • Anschließend Gurte festziehen. Bei Benutzung mit 2 Kindern •...

  • Seite 15: Reinigung & Pflege

    Teile ausgewechselt werden. LAGERUNG Lagern Sie den Anhänger an einem frostfreien und trockenen Ort. SERVICE Bei Fragen zu diesem Produkt, wenden Sie sich bitte an unser Service-Center: Prophete GmbH u. Co. KG Lindenstraße 50 33378 Rheda-Wiedenbrück Service-Hotline: 05242-4108-59 www.prophete.de Oder wenden Sie sich an Ihren nächsten Fahrradfachhändler.
  • Seite 116 Hergestellt für: Prophete GmbH u. Co. KG Postfach 21 24 • D-33349 Rheda-Wiedenbrück Lindenstraße 50 • D-33378 Rheda-Wiedenbrück www.prophete.de Druckfehler, Irrtümer und technische Änderungen vorbehalten - Misprints, errors and technical changes reserved. Les modifications techniques ainsi que les fautes d'impression et erreurs restent sous réserve. Salvo errori di stampa, omissioni e modifiche tecniche - Drukfouten, defecten en technische veranderingen voorbehouden.
