Zur späteren Verwendung aufbewahren
Zum Farbdruck entworfen
Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen
Zweck und können nicht vom Hersteller garantiert werden. Der Hersteller
kann die Verantwortung für mangelhafte Installationen oder Einstellungen des
Sensors nicht übernehmen.

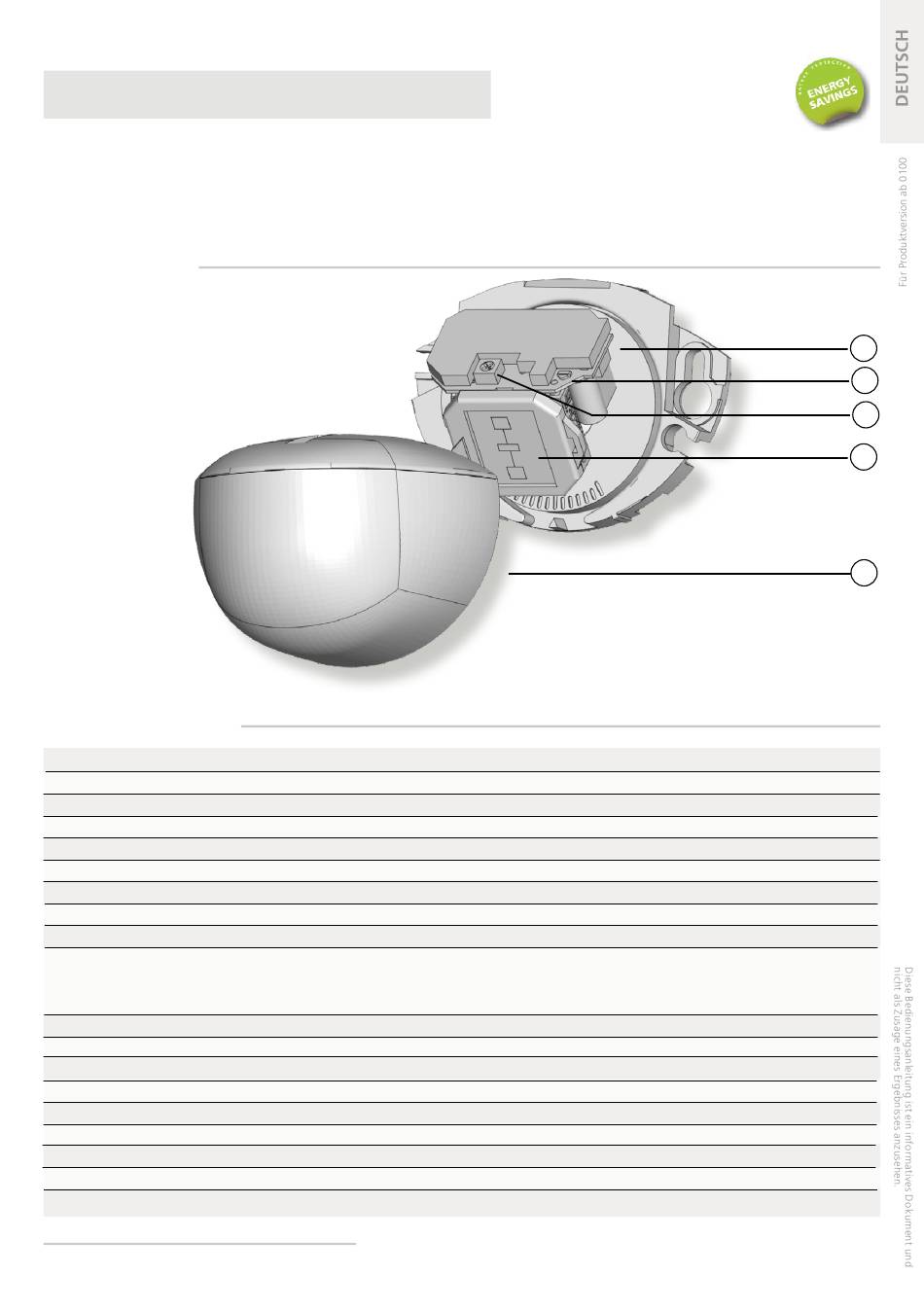

BESCHREIBUNG
1.
Anschlussklemme
2.
LED
3.
Potentiometer für Feldgrößeneinstellung
4.
Radarantenne (breites Feld)
5.
Abdeckhaube
TECHNISCHE DATEN
Technologie:
Sendefrequenz:
Sendeleistung:
Dichte der Sendeleistung:
Erfassungsmodus:
Min. Erfassungsgeschwindigkeit:
Stromversorgung:
Netzfrequenz:
Leistungsaufnahme:
Ausgang:
Max. Schaltstrom:
Max. Schaltspannung:
Montagehöhe:
Schutzklasse:
Temperaturbereich:
Abmessungen:
Neigungswinkel:
Material:
Gewicht:
Kabellänge:
Konformität:
Änderungen vorbehalten.
Alle Werte gemessen unter bestimmten Bedingungen.
COLIBRI ONE
RICHTUNGSERKENNENDER ÖFFNUNGSSENSOR
FÜR AUTOMATIKTÜREN
Mikrowellen-Doppler-Radar
24,150 GHz
< 20 dBm EIRP
< 5 mW/cm²
Bewegung
5 cm/s (gemessen in Sensorachse)
12 V bis 24 V DC +30% / -10%
50 bis 60 Hz
< 2 W
Halbleiterrelais (potentialfrei, polaritätsfrei)
100 mA
35 V DC/ 24V AC
von 1,8 m bis 3 m
IP54
von -20 °C bis + 55 °C
80 mm (B) x 60 mm (H) x 55 mm (T)
0° bis 90° senkrecht; -30° bis +30° seitlich
ABS & Polycarbonat
140 g
2,5 m
RED 2014/53/EU, 2011/65/EU
1
2
3
4
5
