Verwandte Anleitungen für Lambrecht METEO-LCD
Inhaltszusammenfassung für Lambrecht METEO-LCD

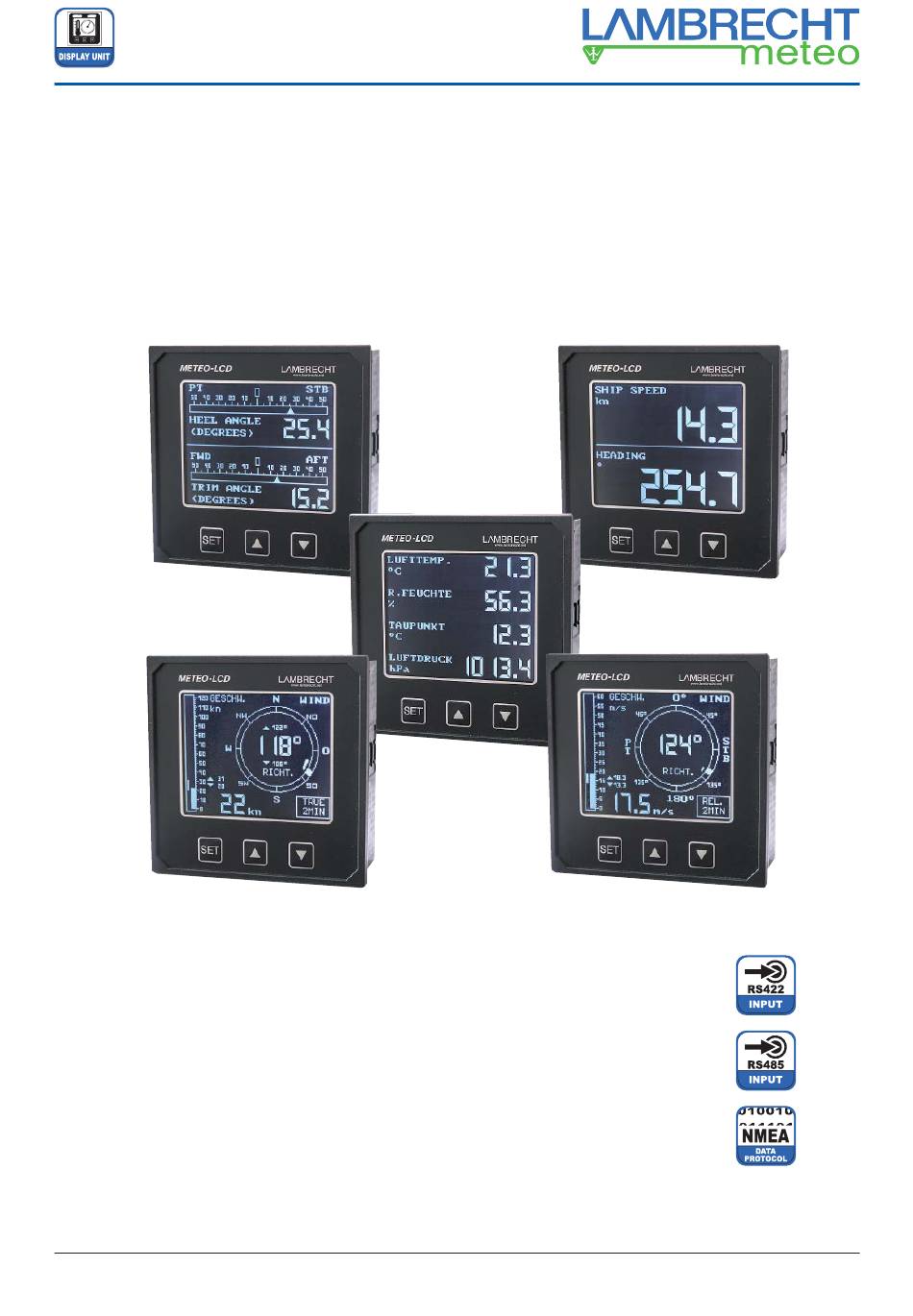

- Seite 1 Betriebsanleitung METEO-LCD (14742) Multi funkti onsanzeiger METEO-LCD (14742) (14742) METEO-LCD Betriebsanleitung...
- Seite 2 Beachten Sie den Gewährleistungsverlust und Haftungs- ausschluss bei unerlaubten Eingriffen in das System. Än- derungen bzw. Eingriffe in die Systemkomponenten dürfen nur mit ausdrücklicher Genehmigung der LAMBRECHT meteo GmbH durch Fachpersonal erfolgen. Die Gewährleistung beinhaltet nicht: 1. Mechanische Beschädigungen durch äußere Schlagein- wirkung (z.
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung METEO-LCD (14742) Inhaltsverzeichnis Bedienerführung (Menü) Inhaltsverzeichnis Bedienungsmenü Einleitung System - Information und Start-Menü Funktionsbeschreibung Set-Up Menü „SYSTEM SETUP 1“ Geräteversionen und angezeigte 8.3.1 Helligkeit und Kontrast Parameter 8.3.2 Betriebsarten Kurzanleitung für die Inbetriebnahme 8.3.2.1 Windgeschwindigkeit und Windrichtung =„WIND *“ 7 Mechanische und elektrische 8.3.2.2 Meteorologische Daten = „MET“... -
Seite 4: Einleitung
Im vorliegenden Dokument wird der Betrieb der Modelvari- nautische Parameter einsetzbar. Für den Einsatz auf zivilen anten METEO-LCD-IND (-/ W) und METEO-LCD-NAV (-/ W) (NAV) Schiffen sowie für industrielle Anwendungen (IND) ste- gemeinsam beschrieben. Die entscheidenden Unterschiede hen entsprechende Versionen zur Verfügung. -
Seite 5: Kurzanleitung Für Die Inbetriebnahme
Lieferumfang gehören. Beim Einbau ist darauf zu achten, Maßzeichnungen der wasserdichten Varianten dass alle vier Befestigungsschrauben ausreichend fest und METEO-LCD -IND/ W und -NAV/ W gleichmäßig angezogen werden, sodass zwischen Rahmen und Konsole kein Spalt mehr vorhanden ist. Da das Gerät im Betriebszustand mit einer Leistungsaufnah- me von maximal 9 VA nur sehr wenig Wärme erzeugt, sind... -
Seite 6: Elektrischer Anschluss
Betriebsanleitung METEO-LCD (14742) 6.3 Elektrischer Anschluss RS 232 (9-poliger SUB-D Verbinder) Die beiden Anschlussklemmen für die DC-Versorgung (24 V PIN Nr. Signal Bemerkungen = 3-polig) und der serielle Eingang (RS 422 = 8-polig) sind als Externe Brücken nach DTR (4) und getrennte Klemmenstecker ausgeführt. -
Seite 7: 8 Bedienerführung (Menü)
Betriebsanleitung METEO-LCD (14742) Bedienerführung (Menü) 8.1 Bedienungsmenü Der normale Anzeigemodus wird durch Betätigen der SET- Die Struktur der Bedienerführung ist in den nachstehenden Taste verlassen. In der unteren Zeile des Start-Menüs sind Tabellen dargestellt. Wenn die normale Anzeige durch Drü- die jeweiligen Tasten beschriftet, mit denen man sich im Menü... -
Seite 8: Dual Mode = Wind- Und Meteorologiedaten (Toggeln)
Betriebsanleitung METEO-LCD (14742) 8.3.2.3 DUAL Mode = Wind- und Meteorologiedaten 8.4.3 Mittelwerte (Toggeln) Berechnungen von gleitenden Mittelwerten erfolgen im An- zeiger auf Grundlage der empfangenen Momentanwerte. Die In dieser Betriebsart kann mit nur einem einzigen Knopfdruck nachfolgenden Mittelwerte sind einstellbar: der SET-Taste zwischen den zwei Betriebsarten „WIND“... -
Seite 9: Wechsel Zwischen „Wahrem Wind" Und „Relativem Wind
Betriebsanleitung METEO-LCD (14742) Nautische Parameter I: Ships speed & heading Nautische Parameter II: Roll- & Stampfwinkel (Heel & trim angle) Windrichtung (1) • numerisches Maximum des gleitenden Mittelwertes (2) • grafi sche Extrema des gleitenden Mittelwertes (3) • analoger Momentanwert (4) •... -
Seite 10: Externe Einstellungen
95 % • keine Kondensation Normen Niederspannungsnorm 72/23/EWG 11.2 Planmäßige Wartung Konstruktionsnorm VDE 0100 Der LCD-Anzeiger METEO-LCD (14742) ist für eine langen, EMV-Richtlinien: wartungsarmen Betrieb vorgesehen. Regelmäßige Wartungs- DIN EN 50081/ 82 • DIN EN 60945 arbeiten sind nicht erforderlich. Trotzdem wird empfohlen, in gewissen Abständen Sichtkontrollen durchzuführen und den... -
Seite 11: Interface Design Spezifi Kation (Ids)
8 N 1 schneller zu beheben. Sequenz der Datensätze: beliebig Hinweis: LAMBRECHT behält sich das Recht vor, Teile des veran- schlagten Systems unter Beibehaltung von Qualität und Leistung zu ersetzen, die durch Änderungen der Entwicklung und/oder der Produktion verursacht werden. - Seite 12 Betriebsanleitung METEO-LCD (14742) Annex I: Design der NMEA 0183–Datensätze $WIMMB - Barometric pressure $WIMWD - Wind direction and speed $WIMMB,x.x,I,x.x,B*hh<CR><LF> $WIMWD,x.x,T,x.x,M,x.x,N,x.x,M,*hh<CR><LF> checksum checksum barometric pressure (hPa) wind speed (m/s) barometric pressure (inches mercury = „Hg) wind speed unit (kn) wind direction (0...359 degrees) MAGNETIC Example: wind direction (0...359 degrees) TRUE...
