Erste Schritte

WARNUNG: Bevor Sie irgendwelche Einstellungs- oder Wartungsarbeiten vornehmen, sorgen Sie stets dafür,
dass der Stecker gezogen und das Werkzeug ausgeschaltet ist. Setzen Sie den passenden Filter ein, bevor
Sie die Motorbaugruppe wieder auf den Tank setzen. Weitere Informationen zum Einsetzen der Filter finden
Sie unter "Betrieb". Nehmen Sie den Staubsauger und das gesamte Zubehör aus der Verpackung heraus.
Öffnen Sie die Verriegelungsklammern mit Ihren Daumen und entfernen Sie die Motorbaugruppe aus dem
Tank. Nehmen Sie dann das Zubehör aus dem Tank heraus. Während das Elektrokabel ausgesteckt und die
Motorbaugruppe aus dem Tank ausgebaut ist, legen Sie den Tank kopfüber ab, sodass die Basis nach oben
zeigt.
HINTERE ROLLENAUFNAHME/BAUGRUPPE WERKZEUGHALTER UND VORDERE
ROLLE

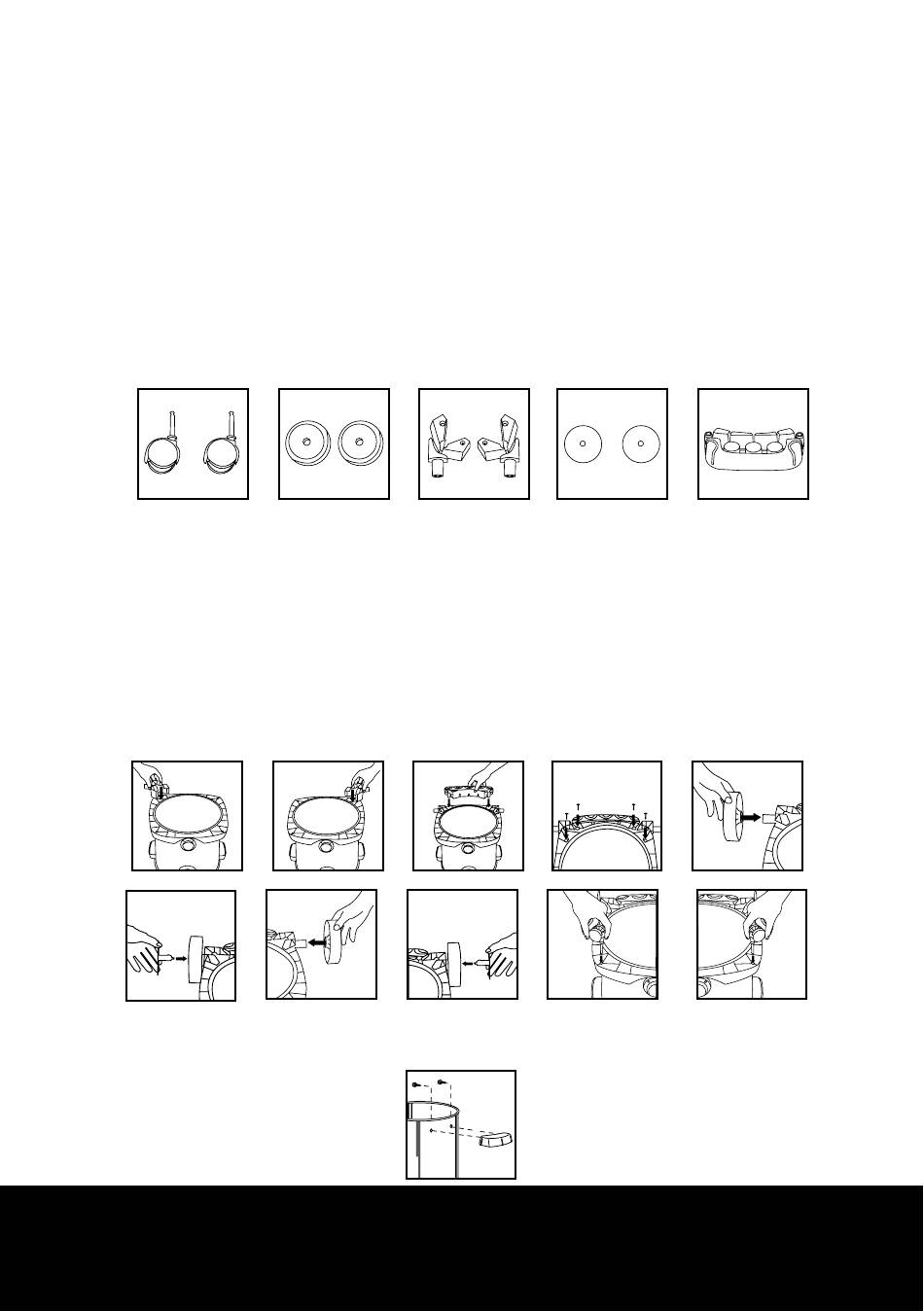

Im Lieferumfang befinden sich zwei Rollen (a), zwei große Hinterräder (b), zwei Achsen (c), zwei Nabenkappen
(d), ein Werkzeug-halter (e) und vier Schrauben. Vorgehensweise beim Zusammenbau:
a
1. Nehmen Sie die Achse mit der Markierung "A" und stecken Sie diese in die Rollenaufnahme, die ebenfalls
mit "A" gekennzeichnet ist (Abbildung 1).
2. Nehmen Sie die Achse mit der Markierung "B" und stecken Sie diese in die Rollenaufnahme, die ebenfalls
mit "B" gekennzeichnet ist (Abbildung 2).
3. Nehmen Sie den Werkzeughalter und stecken Sie ihn zwischen Achse A und B (Abbildung 3). Sichern Sie
die Baugruppe mit den mitgelieferten Schrauben (Abbildung 4).
4. Schieben Sie das Hinterrad auf Achse A und sichern Sie es mit der mitgelieferten Nabenkappe (Abbildung
5, 6). Wiederholen Sie den Vorgang mit Achse B (Abbildung 7, 8).
5. Befestigen Sie die Rollen an der Rollenaufnahme, indem Sie den Rollenschaft in das jeweilige Loch
schieben. Lassen Sie die Rollen durch eine Schiebe-Drehbewegung einrasten (Abbildung 9, 10). Bringen
Sie den Tank wieder in die aufrechte Lage.
1
A
7
6
BAUGRUPPE TANKSEITENGRIFF
Befestigen Sie die Seitengriffe mit den mitgelieferten Schrauben am Tank.
b c
2 3
B
8
d e
4 5
