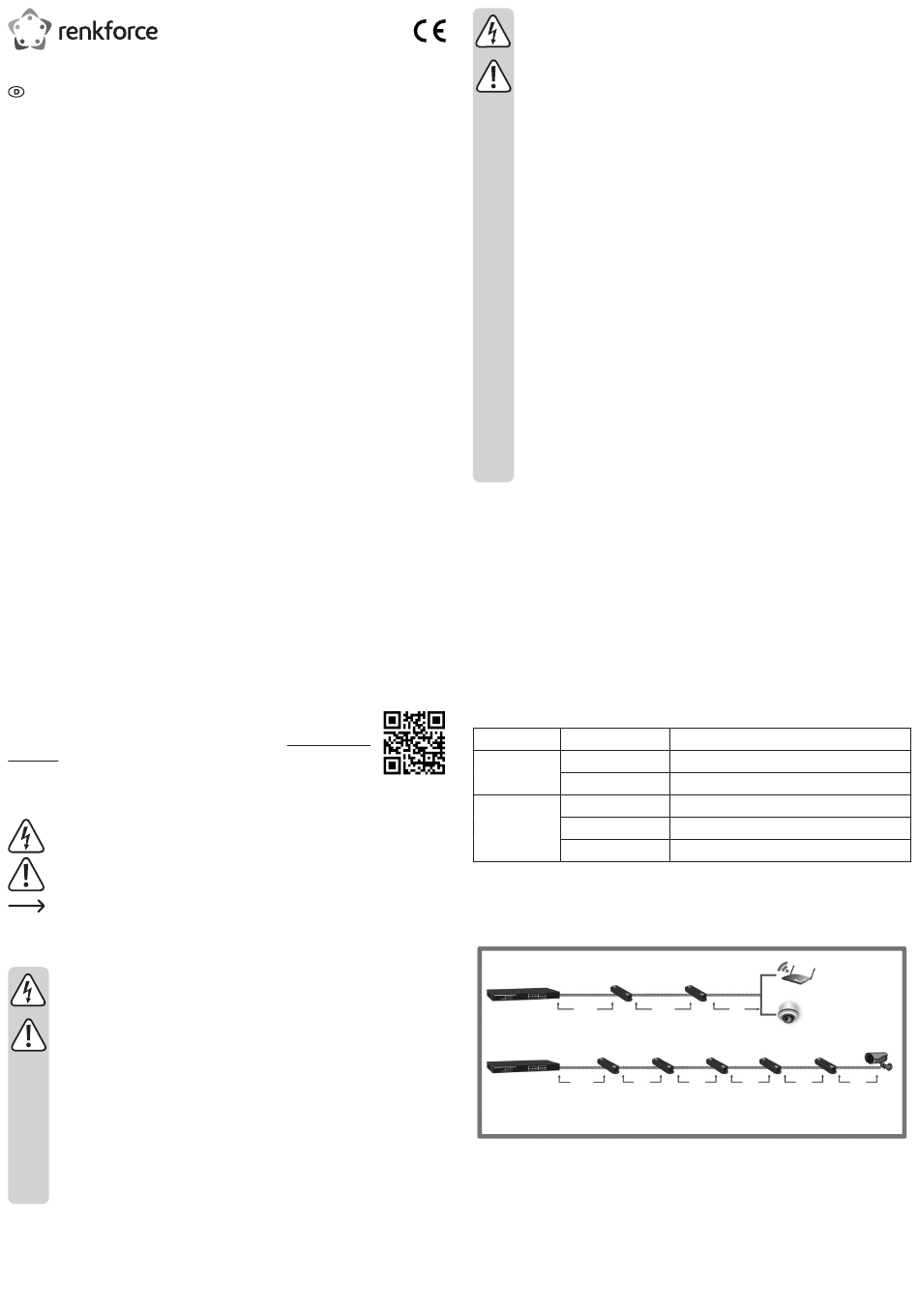

Renkforce 2300495 Bedienungsanleitung

Bedienungsanleitung
Gigabit PoE Extender, 2 Anschlüsse
Best.-Nr. 2300495
Bestimmungsgemäße Verwendung
Dieses Produkt dient zur Erweiterung eines Netzwerks auf bis zu 100 m und kann mit anderen
Extendern verwendet werden, um ein Netzwerk über längere Entfernungen zu kaskadieren.
Eine Verwendung ist nur in geschlossenen Räumen erlaubt. Verwenden Sie es nicht im Freien.
Vermeiden Sie unbedingt den Kontakt mit Feuchtigkeit, z. B. im Badezimmer.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die beschriebenen Zwecke verwenden, könnte
das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung sorgfältig
durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
FCC-Warnung
Dieses Gerät wurde getestet und es wurde festgestellt, dass es den Grenzwerten für
digitale Geräte der Klasse A gemäß Teil 15B der FCC-Regeln entspricht. Diese Grenzwerte
wurden erstellt, um angemessenen Schutz gegen schädliche Störungen zu bieten, wenn
das Gerät in einem gewerblichen Umfeld eingesetzt wird. Das Gerät erzeugt und strahlt
Hochfrequenzenergie aus. Wenn es nicht gemäß dieser Bedienungsanleitung installiert und
betrieben wird, kann es Funkstörungen verursachen. In so einem Fall muss der Benutzer die
Störungen auf eigene Kosten beseitigen.
CE-Warnung
Dies ist ein Produkt der Klasse A. In einem Wohnbereich kann dieses Produkt Funkstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen.
Lieferumfang
• Gigabit PoE Extender
• Wandmontageset (2 x Schraube, 2 x Dübel)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedie-
nung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Produkt vor extremen Temperaturen,
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die
Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
das Gerät ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die
an dieses Produkt angeschlossen sind.
Inbetriebnahme
a) Besonderheiten
• 2-Port PoE+ Extender:
- 10/100/1000 PoE Eingang (Daten- und Stromeingang) RJ45 Port. Dieser Port unterstützt
IEEE 802.3at Powered Device (PD) und wird über andere PSE mit Strom versorgt.
- 10/100/1000 PoE Ausgang (Daten- und Stromausgang) RJ45 Port, konform mit IEEE 802
10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT und IEEE 802.3at PoE.
Dieser Port unterstützt IEEE 802.3at Powered Device (PD) und dient als Stromquelle
für andere PDs.
• Dedizierte 2000 Mbps Vollduplex-Bandbreite
• Smart Plug & Play
b) LED-Anzeigen an der Frontblende
LED Status
PoE Ein
Aus
Daten Ein
Aus
Blinkt
c) Anschlüsse
1. PSE/PD zu 2-Port PoE Extender Verbindung
• Dieser POE Extender bietet eine automatische Crossover-Erkennung. Er kann über ein
verdrilltes Doppelkabel an andere PSE/PD angeschlossen werden.
100 m
PoE Switch
100 m
PoE Switch
direkter
Beschreibung
PoE Funktion ON
PoE Funktion OFF oder keine Verbindung
Port ist verbunden
Keine Verbindung
Datenübertragung oder -empfang
100 m 100 m
PoE PoE
Extender Extender
100 m 100 m 100 m
PoE PoE PoE
Extender Extender Extender Extender
Funkzugriffspunkt
IP-Cam
100 m 100 m
IP-Cam
PoE PoE
Extender
