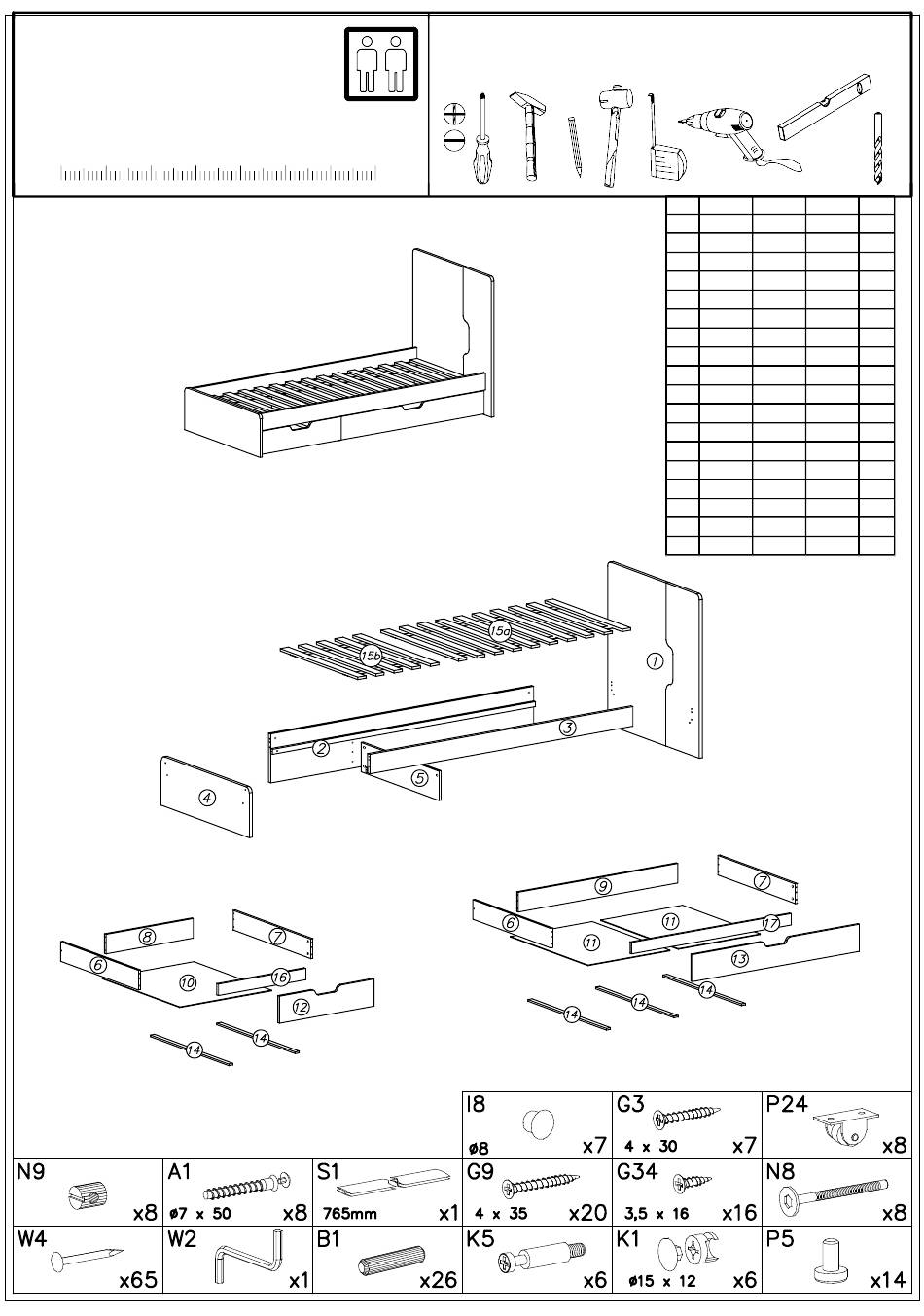

MARMEX Nu9A Montageanleitung

PL- Przed rozpoczęciem zapoznać się z instrukcją montażu/
PL- Przed rozpoczęciem montaży zapoznać się z instrukcją
DE- Vor die montage, bitte beiliegende anweisungen folgen/
HR- Prije početka, uzmite upute za montažu u prilogu
EN- Before starting, refer to the assembling advice in annex/
CZ- Před zahájením naleznete v montážním návodu/
HR- Prije početka, uzmite upute za montažu u prilogu
0 1 2
Nu9A
PL- Okucia I8 nie montujemy jeżeli składamy zestaw NU-9
EN- Fitting I8 shouldn't be used while assembling NU-9 set.
PL- Okucia I8 nie m ontujem y jeżeli składam y zestaw NU-9
DE- Beim Aufbauen der Kombination Nu-9 wird von uns den Beschlag I8 nicht montiert.
HR- Okov I8 nije potreban ukoliko se m ontira sastav NU-9
CZ- Při skládaní zestavy Nu-9, kování I8 nemontujeme.
HR- Okov I8 nije potreban ukoliko se montira sastav NU-9
3 4 5 6
PL- Narzędzia niezbędne do montażu (nie dostarczone przez producenta)/ DE- Für die Montage
PL- Narzędzia niezbędne do montażu (nie dostarczone przez producenta)
notwendige Werkzeuge (nicht vom Hersteller mitgeliefert)/ EN- Tools required for assembly (not
HR- Alat potreban za montažu (nije osiguran od strane proizvođača)
provided by the manufacturer)/ CZ- Nástroje nezbytné pro montáž (nejsou dodávány výrobcem)/
HR- Alat potreban za montažu (nije osiguran od strane proizvođača)
7
Nr Xm m Ym m Zm m
1 1000 945 22
2 1900 300 22
3 1900 120 22
4 905 305 22
5 800 180 22
6 800 120 16
7 800 120 16
8 630 120 16
9 1152 120 16
10 660 798 2,5
11 591 798 2,5
12 683 166 16
13 1205 166 16
14 800 35 20
15a 1180 798 18
15b 660 798 18
16 630 70 16
17 1152 70 16
Szt.
1
1
1
1
1
2
2
1
1
1
2
1
1
5
1
1
1
1
