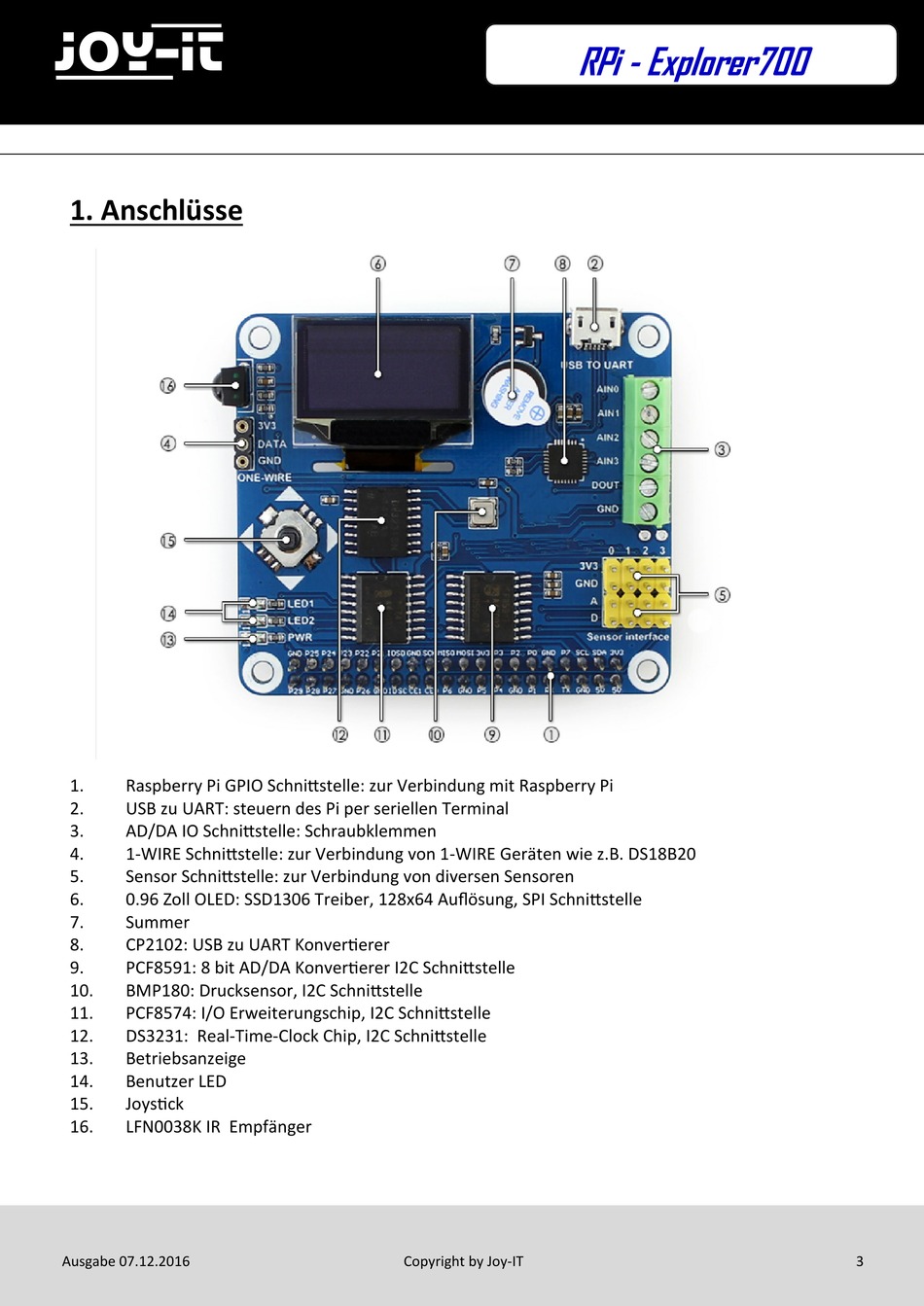

1. Anschlüsse
1.
Raspberry Pi GPIO Schnittstelle: zur Verbindung mit Raspberry Pi
2.
USB zu UART: steuern des Pi per seriellen Terminal
3.
AD/DA IO Schnittstelle: Schraubklemmen
4.
1-WIRE Schnittstelle: zur Verbindung von 1-WIRE Geräten wie z.B. DS18B20
5.
Sensor Schnittstelle: zur Verbindung von diversen Sensoren
6.
0.96 Zoll OLED: SSD1306 Treiber, 128x64 Auflösung, SPI Schnittstelle
7.
Summer
8.
CP2102: USB zu UART Konvertierer
9.
PCF8591: 8 bit AD/DA Konvertierer I2C Schnittstelle
10.
BMP180: Drucksensor, I2C Schnittstelle
11.
PCF8574: I/O Erweiterungschip, I2C Schnittstelle
12.
DS3231: Real-Time-Clock Chip, I2C Schnittstelle
13.
Betriebsanzeige
14.
Benutzer LED
15.
Joystick
16.
LFN0038K IR Empfänger
