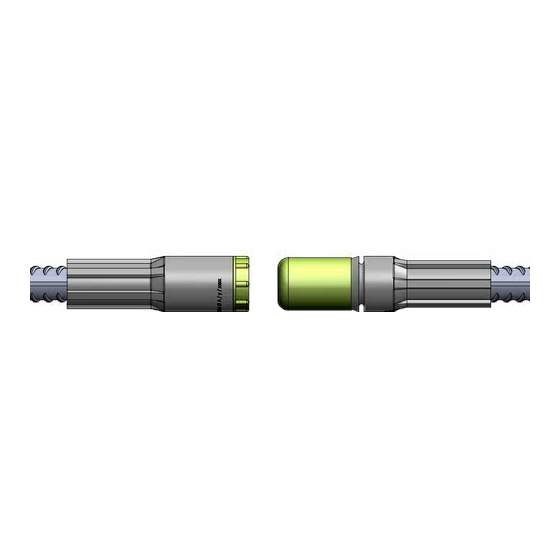

Peikko MoDiX-Serie Montageanleitung
Schraubmuffenverbindungen
Montageanleitung
einbauanleitung für MoDiX® schraubmuff enverbindungen

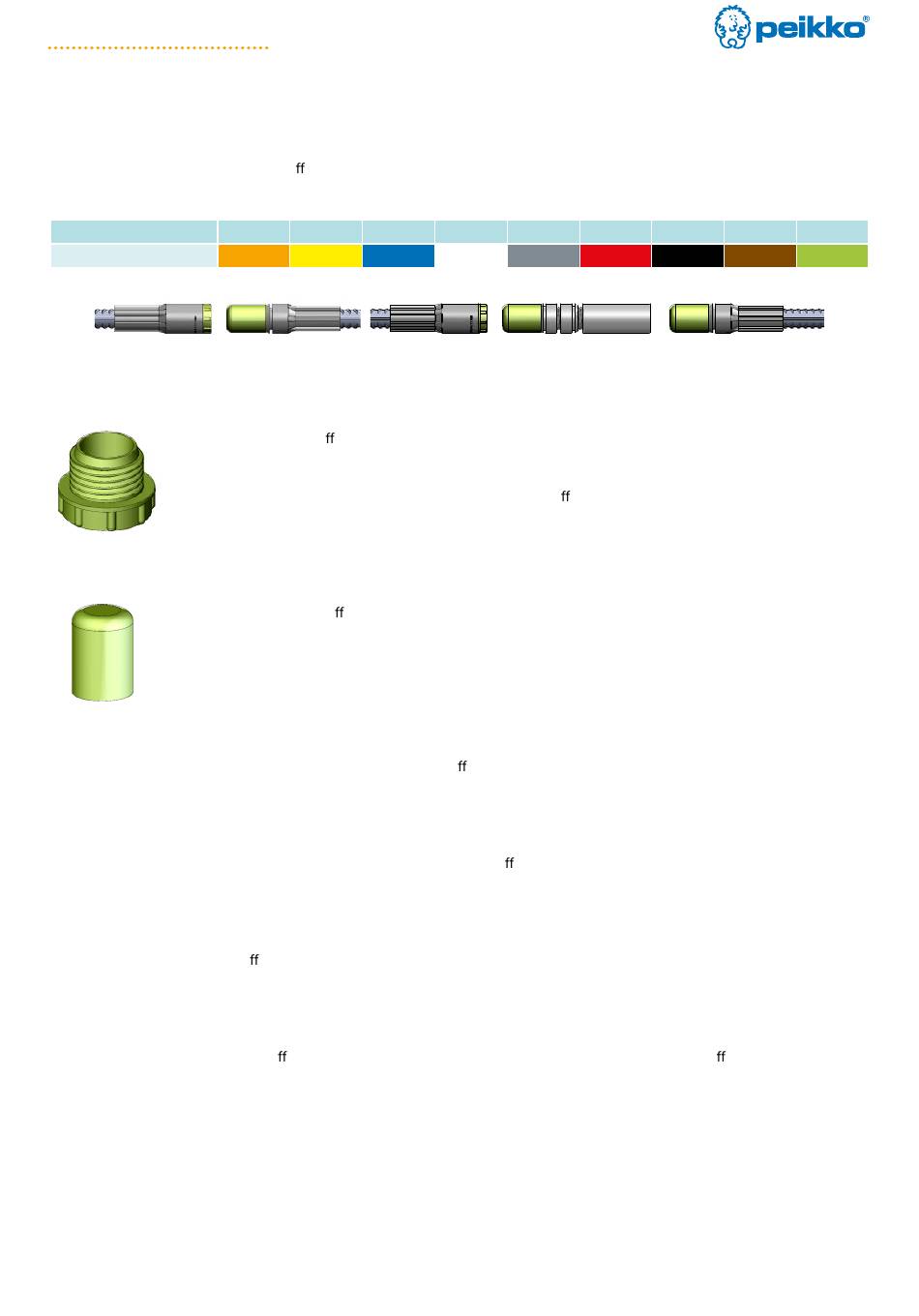

Produkterkennung
Die Größe der MODIX® Schraubmu enverbindung korrespondiert mit der Farbe des Gewindeschutzes. Der
Gewindeschutz wird werkseitig montiert.
Stabdurchmesser d
[mm]
b
Farbe gewindeschutz
SM A
Schraubstopfen
•
•
•
Rundkappe
•
•
•
LAGERUNG
Um Verschmutzung und Korrosion an MODIX® Schraubmu en zu verhindern, sind sie trocken und vor
Verschmutzung geschützt zu lagern.
AUSFÜHRUNG
Allgemeines Vorgehen bei der Montage der MODIX® Schraubmu enverbindung:
1.
Gewindeschutz entfernen
2. Reinigung und visuelle Kontrolle des Gewindes
3. Gegenstücke präzise ausrichten und die ersten Gewindegänge vorsichtig eindrehen, um Beschädigungen
am Gewinde zu vermeiden
4. MODIX® Schraubmu en niemals mit Gewalt verbinden – die richtige Anwendung ermöglicht eine
Verschraubung per Hand bzw. für die letzten Gewindegänge mit einer Rohrzange. Ein Drehmomentschlüssel
ist nicht erforderlich. Übermäßiges Festziehen, z. B. durch zusätzliche Verwendung eines Hammers, ist
unzulässig.
5. Schmiersprays oder Schmierfette zur Verringerung der Reibung im Gewinde verwenden
6. Die MODIX® Schraubmu enverbindung ist korrekt montiert, wenn der Ringspalt am Mu enteil B
geschlossen ist.
MoDiX® schraubMuffensysteM
10
12
14
Orange
Gelb
Blau
SM B
Ist in das Mu enteil A eingeschraubt
Schützt das Gewinde gegen Korrosion und Verschmutzung während des ersten
Betonierabschnittes
Wird erst unmittelbar vor der Montage des Mu enteils B entfernt bzw. beim Einbau in die
Schalung durch einen Nagelteller ersetzt.
Ist auf das Mu enteil B aufgesteckt
Schützt das Gewinde vor Wasser und Schmutz während des Transports und der Lagerung
Wird erst unmittelbar vor der Montage entfernt.
16
20
Weiß
Grau
RM A
PM
www.peikko.De
Montageanleitung
25
28
32
Rot
Schwarz
Braun
RM B
Version: De 10/2020 reVision: 001
Version: De 10/2020
40
Grün
25
