ELEKTRISCHE TERRASSENHEIZUNG

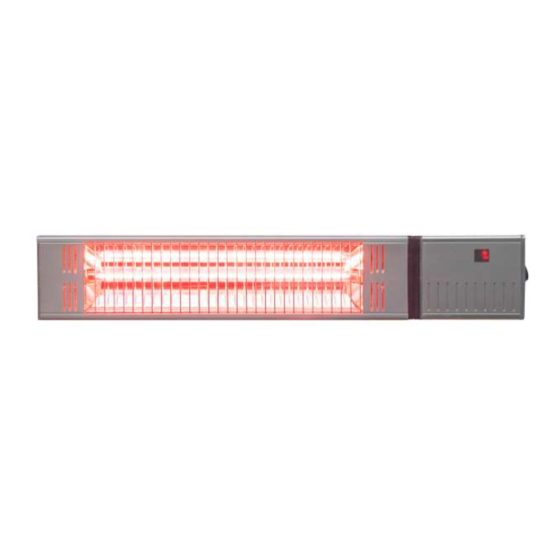

WAND-STRAHLER „PEGASUS"
Artikel-Nr.: 23009
54,7 x 12,7 x 9 cm
- BEDIENUNGSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihren Garten
finden Sie unter
www.gartenmoebelkauf.de
Produkt-Code:
23009
Produkt-Maße:
ca. 54,7 x 12,7 x 9 cm
Werbung
