Inhaltszusammenfassung für ICON Platform Nano Air

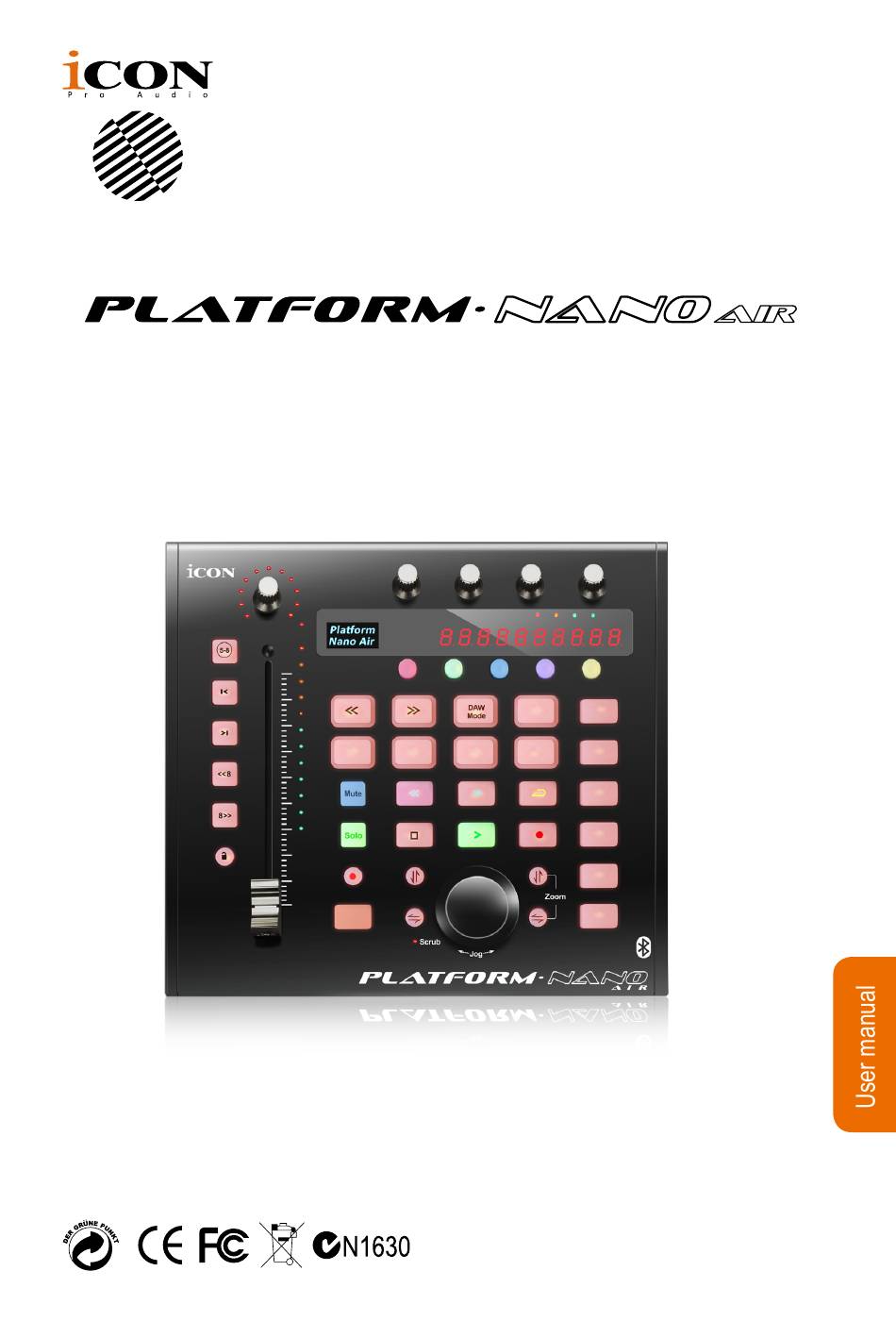

- Seite 1 Drahtloser MIDI/Audio-Controller mit motorisiertem Fader für die Musikproduktion...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Inhalt Introduction ....................4 Was gibt's im Lieferumfang? ..............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto ......................5 Ausstattungsmerkmale ................6 Layout der Oberseite ................8 Rear Panel Layout .................. 11 Bluetooth-Dongle ..................12 Der Einstieg (mit USB-3.0-Kabelverbindung) .........13 Der Einstieg(Funkverbindung) ..............15 Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite... -
Seite 4: Introduction
Introduction Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der PlatformNano Air Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio-Produkt In Ihrem Persönlichen Konto
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale ● Integriertes 2,4-GHz-BLE-Funkmodul der 4.0 Generation für eine sehr stabile Funkverbindung ● Inklusive äußerst kompaktem Bluetooth-USB-Dongle ● Automatische Kopplung zwischen dem Bluetooth-Dongle und dem Funkmodul des Geräts, keine zusätzliche Bedienung erforderlich ● berührungsempfindlicher Motorfader für Master-Kanal mit 10 Bit Auflösung. ●... - Seite 7 ● Overlays für die gängigsten DAWs sind enthalten – Cubase/Nuendo, Logic Pro X, Digital Performer, FL Studio, Samplitude, Reaper, Studio One, Bitwig, Reason, ProTools, Sonar, Audition, Ableton Live und benutzerdefinierter Modus. ● Inklusive iMap™-Software für die einfache Zuordnung von MIDI-Funktionen ●...
-
Seite 8: Layout Der Oberseite
Layout der Oberseite Hinweis: Aufgrund der Unterschiede zwischen verschiedenen Digital Audio Workstations (DAWs) können einzelne Funktionen in jeder DAW etwas anders gestaltet sein. Bitte beachten Sie für jede Funktion Ihr DAW-Handbuch und legen Sie das mitgelieferte Overlay für Ihre DAW auf. Die folgende Beschreibung basiert auf den Funktionen in Apple Logic. -
Seite 9: 4B) Abschnitt Mit Den Motorfadertasten
3. Doppelfunktionale Drehknöpfe Der doppelfunktionale Drehknopf wirkt als Drucktaster und Drehregler. Durch Drücken eines Drehknopfes können Betriebsarten geändert werden. Durch Drehen eines Drehknopfes können je nach zugewiesener Funktion die Pan-, Sendepegel oder Plug-in-Parameter eines Kanals eingestellt werden. 4. Steuertasten 4a) Aufnahmekanal-Steuertasten REC-Tasten-—ktivieren und deaktivieren den Aufnahmestatus des zugeordneten Kanals. -
Seite 10: Transport-Steuertasten
6. Transport-Steuertasten PLAY-Taste — Aktiviert die Wiedergabefunktion der DAW. STOP-Taste — Aktiviert die Stoppfunktion der DAW REC-Taste — Aktiviert die Aufnahmefunktion der DAW. REWIND-Taste — Aktiviert die schnelle Rücklauffunktion der DAW. FAST FORWARD-Taste — Aktiviert die schnelle Vorlauffunktion der DAW. LOOP-Taste —... -
Seite 11: Rear Panel Layout
Rear Panel Layout 1. USB-3.0-Anschluss Dient als MIDI-Anschluss für Ihren Computer und kompatible Software. Versorgt darüber hinaus den PlatformNano Air mit Strom. 2. User A / User B Cinch (¼ inch) Buchsen Diese ¼ inch-Buchsen können an Fußpedalen oder zur Aktivierung Ihrer gewählten Funktionen angeschlossen werden. -
Seite 12: Bluetooth-Dongle
Bluetooth-Dongle 1. Verbindungs-LED Diese LED leuchtet, wenn das Funkmodul Ihres PlatformNano Air mit dem Bluetooth- Dongle verbunden ist, andernfalls blinkt sie. 2. MIDI In-LED Diese LED blinkt, wenn ein Midi- Eingangssignal vorhanden ist. 3. MIDI Out-LED Diese LED blinkt, wenn ein Midi- Ausgangssignal vorhanden ist. -
Seite 13: Der Einstieg (Mit Usb-3.0-Kabelverbindung)
Der Einstieg (mit USB-3.0-Kabelverbindung) Den PlatformNano Air-Controller anschließen CapsLook Shift Ctrl AltGr Ctrl intel Nuendo/Cubase; Digital Performer; FL Studio; SamplitudePro; Reaper; Studio One; Bitwig; Reasons; Sonar; Audition; Ableton Live Logic Pro LogicPro ProTools User self mapping with iMap User-Def Hinweis: Anpassen der Faderempfindlichkeit für die drahtlose oder USB- Verbindung von PlatformNano Air Aufgrund des Erdungsproblems bei der drahtlosen Verwendung von PlatformNano... -
Seite 14: Daw Bei Der Platformnano Air Auswählen
DAW-Modus wieder verwendet wird.) 3. Die DAW konfigurieren Aktivieren Sie den ICON PlatformNano Air-Controller in Ihrer DAW- oder MIDI- Software unter „MIDI Setup“ oder „MIDI Devices“. Zum Beispiel: Für Logic™, Cubase™ und Nuendo™ wählen Sie Mackie Control in der Geräteliste. -
Seite 15: Der Einstieg(Funkverbindung)
Der Einstieg(Funkverbindung) Den PlatformNano Air-Controller verbinden CapsLook Shift Ctrl AltGr Ctrl intel PAIRED Nuendo/Cubase; Digital Performer; FL Studio; SamplitudePro; Reaper; Studio One; Bitwig; Reasons; Sonar; Audition; Ableton Live Logic Pro LogicPro ProTools User self mapping with iMap User-Def Hinweis: Anpassen der Faderempfindlichkeit für die drahtlose oder USB- Verbindung von PlatformNano Air Aufgrund des Erdungsproblems bei der drahtlosen Verwendung von PlatformNano Air muss die Faderempfindlichkeit für einen stabilen Betrieb auf einen anderen... - Seite 16 DAW-Modus wieder verwendet wird.) 3. Die DAW konfigurieren Aktivieren Sie den ICON PlatformNano Air-Controller in Ihrer DAW- oder MIDI- Software unter „MIDI Setup“ oder „MIDI Devices“. Zum Beispiel: Für Logic™, Cubase™ und Nuendo™ wählen Sie Mackie Control in der Geräteliste.
-
Seite 17: Laden Sie Den Windows-Treiber Von Ihrer Persönlichen Benutzerseite Unter Www.iconproaudio.com Herunter
Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www. iconproaudio.com herunter Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten PlatformNano Air 3D1W51 Platform Nano iMap Mac Setup V1.0.8 Download The Latest Platform Nano iMap Windows Setup V1.0.8 Download The Latest PlatformNano Manual - Caech... -
Seite 18: Imap™-Software Für Windows Installieren
iMap™-Software für Windows installieren Führen Sie die folgenden Schritte der Reihe nach aus, um die iMap™-Software zu installieren. 1. Schalten Sie Ihren PC ein. 2. Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten 3. -
Seite 19: Die Installation Von Imap™ Beginnt
7. Die Installation von iMap™ beginnt Die Installation von iMap™ hat nun begonnen, warten Sie, bis sie abgeschlossen ist. Klicken Sie dann auf „Finish“. Abbildung 6 8. Installation abgeschlossen Klicken Sie auf „Finish“, um die Installation von iMap™ abzuschließen. Abbildung 7... -
Seite 20: Daw-Modus (Mackie Control/Hui) Zuweisen Oder Mit Imap™ Selbst Midi-Funktionen Definieren
DAW-Modus (Mackie Control/HUI) zuweisen oder mit iMap™ selbst MIDI-Funktionen definieren Es gibt zwei verschiedene Verfahren, um den PlattformNano Air nach Ihrem Bedarf zu konfigurieren. Im Allgemeinen können Sie je nach Ihrer DAW das Gerät viel einfacher und schneller mit dem Mackie Control-, Logic- oder HUI- Protokoll einstellen. -
Seite 21: Daw-Modus (Mackie Control/Hui) Mit Imap™ Zuweisen
DAW-Modus (Mackie Control/HUI) mit iMap™ zuweisen Platform-M/X/M+ Abbildung 9 Bedienoberfläche der PlatformNano Air-Software iMap™ Um mit der Einrichtung des DAW-Modus zu beginnen, verbinden Sie zuerst den PlattformNano Air mit iMap. Führen Sie hierzu die folgenden Schritte aus: 1. Schließen Sie den PlattformNano Air an Ihren Mac/PC an 2. - Seite 22 4. Wählen Sie im „Mode“-Pulldown-Menü den richtigen Modus für Ihre DAW aus. Abbildung 11 Hinweis: Im DAW-Modus (Mackie Control/HUI) können Sie keine MIDI- Nachrichteneinstellungen für die Regler des PlatformNano Air ändern. Tipp: Sie können auch die Hardware anstelle von iMap verwenden, um den DAW-Modus auszuwählen.
-
Seite 23: Midi-Nachricht Mit Dem Benutzerdefinierten Modus In Imap™ Zuweisen
MIDI-Nachricht mit dem benutzerdefinierten Modus in iMap™ zuweisen Platform-M/X/M+ Abbildung 12 Bedienoberfläche der PlatformNano Air-Software iMap™ Um mit dem benutzerdefinierten Modus zu beginnen, führen Sie die folgenden Schritte aus: 1. Schließen Sie den PlattformNano Air an Ihren Mac/PC an. 2. Starten Sie iMap und klicken Sie auf die Schaltfläche „Connect“. - Seite 24 4. Wählen Sie „User-Defined Mode“ im „Control Mode“- Pulldown-Menü. Siehe folgende Abbildung für jede Bedienelementeinstellung im benutzerdefinierten Modus. Abbildung 14 5. Wenn Sie alle Einstellungen vorgenommen haben, klicken Sie auf „Send Date“ 6. Beenden Sie iMap.
-
Seite 25: Konfiguration Von Bedienelementen Im Benutzerdefinierten Modus
Konfiguration von Bedienelementen im benutzerdefinierten Modus Bedienoberfläche der PlatformNano Air-Software iMap™ Abbildung 15 Für die Fader, Knöpfe, Tasten und das Jog-Rad des PlatformNano Air können Sie Ihre eigenen MIDI-Nachrichten konfigurieren. Sie können je nach Bedienelement verschiedene Arten von Nachrichten wie „Pitch“, „Note“, „CC“, „Channel“ und „Message“... - Seite 26 Wählen Sie außerdem das richtige Steuerungsprotokoll (MCP oder HUI) für Ihre DAW, um die Kommunikation zwischen dem PlatformNano Air und der DAW herzustellen. Empfohlene Steuerungsprotokolle für verschiedene DAW entnehmen Sie bitte der folgenden Tabelle. Control Protoool Nuendo/Cubase；Logic Pro；Digital Performer；FL Studio；Reaper； Reasons SamplitudePro；Studio One；Bitwig；Sonar；Audition；...
-
Seite 27: Weitere Funktionen In Imap
Weitere Funktionen in iMap™ Abbildung 15 1. Schaltfläche „Save file“ Klicken Sie auf diese Schaltfläche, um Ihre aktuellen Einstellungen für den PlatformNano Air zu speichern. Die Datei ist eine „.imap“-Datei. 2. Schaltfläche „Load file“ Klicken Sie auf diese Schaltfläche, um eine zuvor gespeicherte „.imap“- Konfigurationsdatei für den PlatformNano Air zu laden. -
Seite 28: Firmware-Upgrade
Shift Ctrl AltGr Ctrl Platform M Platform M+ iCON Platform M+ V1.00 Abbildung 16 Warnung: Der Firmware-Upload MUSS abgeschlossen sein und darf während des Datei-Uploads nicht unterbrochen werden, da sonst die Firmware nicht erneut auf das Gerät geschrieben werden kann. - Seite 29 Schritt 1: Schließen Sie den PlatformNano Air per USB an. Klicken Sie auf die Schaltfläche „Connect“ oben, und wählen Sie im Pulldown-Menü den angeschlossenen PlatformNano Air als „MIDI In and Out“-Gerät aus. Abbildung 18 Platform Nano V1.00 Abbildung 19 Hinweis: Wenn der Name Ihrer angeschlossenen „PlatformNano Air“...
- Seite 30 Schritt 3: Klicken Sie auf die Schaltfläche „Activate“ oben, und wählen Sie im Pulldown-Menü den PlatformNano Air als „MIDI In and Out“-Gerät aus. Abbildung 21 Abbildung 22 Schritt 4: Klicken Sie auf „Select Version“, um nach der neuen Firmware-Datei zu suchen.
- Seite 31 PlatformNano V1.00 Abbildung 24 Schritt 5: Klicken Sie auf „Upgrade“, um die Firmware-Upgrade. Abbildung 25 Abbildung 26...
-
Seite 32: Den Akku Aufladen
Den Akku aufladen Die Akkuladestandsanzeige besteht aus vier LEDs. 1st Grün — Akkustand zwischen 71 % und 100 % 2nd Grün — Akkustand zwischen 51 % und 75% Orange — Akkustand zwischen 26 % und 50% Rot — Akkustand unter 30 % Sie können den Akku über die folgende Anschlüsse aufladen: 1. -
Seite 33: Cubase
Cubase iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00... -
Seite 34: Nuendo
Nuendo Nuendo Nuendo iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00... -
Seite 35: Logic Pro
Logic Pro... - Seite 36 PlatformNano Air V1.00 iCON PlatformNano Air V1.00...
-
Seite 37: Samplitude
Samplitude Samplitude Samplitude iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 Microsoft GS Wavetable Synth iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00... -
Seite 38: Bitwig
Bitwig iCON PlatformNano Air V1 iCON PlatformNano Air V1 iCON PlatformNano Air V1.00... -
Seite 39: Reason
Reason Reason iCON PlatformNano V1.00 iCON PlatformNano V1.00 iCON PlatformNano Air V1.00... -
Seite 40: Reaper
Reaper Reaper Mackie Control Universal iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.00... -
Seite 41: Studio One
Studio One Studio One iCON Platform Nano V1.00 iCON Platform Nano V1.00... -
Seite 42: Ableton Live
Ableton Live Mackie Control PlatformNano Air Platform Nano Air Input: MackieControl Input(iCON PlatformNano Air V1.00) Output: MackieControl Output(iCON PlatformNano Air V1. Output: Microsoft GS Wavetable Synth Automap Propellerhead Automap MIDI... -
Seite 43: Pro Tools
Pro Tools Pro Tools iCON PlatformNano Air V1.00 iCON Platform Automap HUI Automap MIDI Automap Propellerhead iCON PlatformNano Air V1.00 Microsoft GS Wavetable Synth Microsoft MIDI Mapper iCON Platform iCON Platform... - Seite 44 Automap HUI Automap MIDI Automap Propellerhead iCON PlatformNano Air V1.00...
-
Seite 45: Rückstellung Zu Den Werkseinstellungen
Rückstellung zu den Werkseinstellungen Starten Sie zur Wiederherstellung Ihrer PlatformNano Air-Einstellungen auf die w erksseitigen Standardeinstellungen einfach iMap und importieren Sie auf die ursprünglichen Einstellungen in das Gerät (d.h. ohne Änderungen), indem Sie die folgenden Schritte durchführen. 1. Verbinden Sie mit dem mitgelieferten USB-Kabel den PlatformNano Air starten Sie iMap-Software. -
Seite 46: Hardware Connections
Hardware Connections Platform D2/D3 PC/MAC SPD-01... -
Seite 47: Technische Daten
Technische Daten Verbindung: USB 3.0-Anschluss (Standardtyp) Mini-USB-Anschluss (Mini-Typ) Stromversorgung: 5V/2A DC Stromverbrauch: 2A or less Gewicht: 0.75kg (1.65lb) Maße: 215(L) x 198(W) x 40(H)mm 8. 5 ”(L) x 7. 8”(W) x0. 2”(H) -
Seite 48: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der... - Seite 49 天猫官方旗舰店 抖音号 哔哩哔哩 微信公众号 官方售后QQ B站iCONProAudio 4006311312.114.qq.com 天猫店iconproaudio旗舰店 抖音iCON艾肯 微信号iCON-PRO 中国地区用户 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website www.iconproaudio.com support.iconproaudio.com iconproaudio.com/dashboard/...
