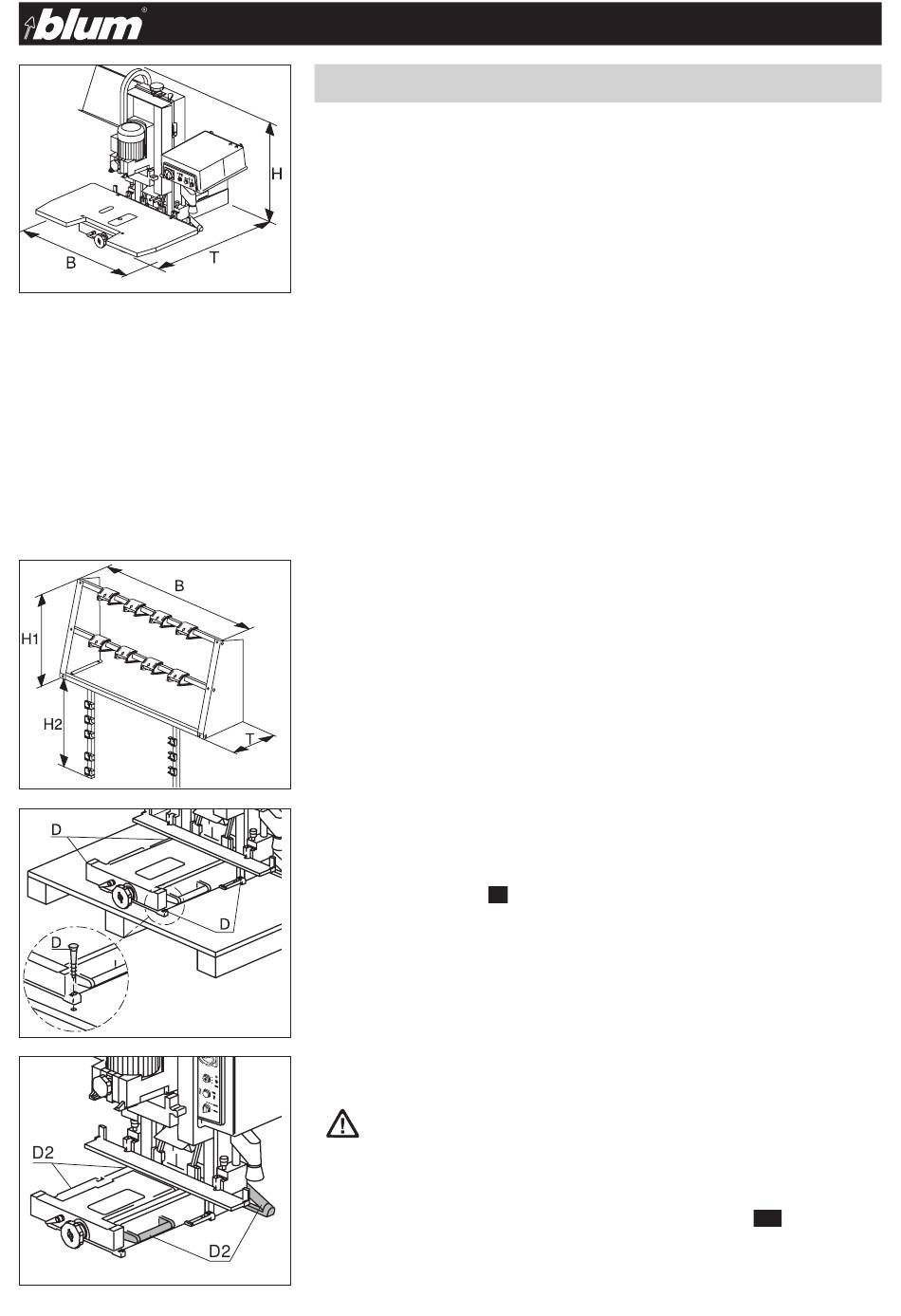

2 - Aufstellen des PRO-CENTER
2.1 - Auspacken und Zusammenbau
2.1.1) Platzbedarf des PRO-CENTER
• PRO-CENTER ohne Horizontalbohreinheit
H = 890 mm
B = 1000 mm
T
= 700 mm
• PRO-CENTER mit Horizontalbohreinheit
H = 890 mm
B = 1000 mm
T
= 1100 mm
2.1.2) Platzbedarf der Bohrkopf- und Linealablage
H1 =
613 mm
H2 = 600 mm
B = 1282 mm
T
= 350 mm
2.1.3) PRO-CENTER auspacken
• Schachtel abnehmen
• Befestigungsschrauben
2.1.4) Maschine auf geeigneten Tisch stellen und festschrauben
ACHTUNG
Maschine mit Horizontalgetriebe wiegt ca. 95 kg.
Maschine ohne Horizontalgetriebe wiegt ca. 75 kg.
Tisch muss ausreichend dimensioniert sein!
a) Maschine zu zweit an den dafür vorgesehenen Handgriffen
Arbeitstisch heben.
9
(D)
lösen
(D2)
auf den
BA-077/1DE M6X.20XX
