Kaba 3310TGO Bedienungsanleitung

DE
Kaba Messgerät 3310TGO
1 Produktbeschreibung

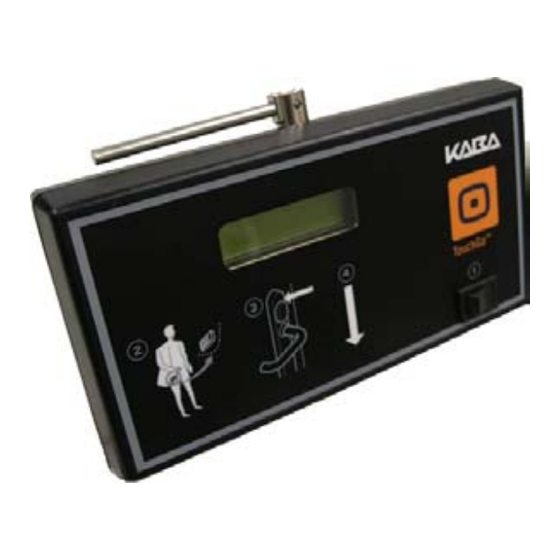

1.1 Kaba Messgerät 3310TGO
Mit dem Kaba Messgerät 3310TGO wird die
Signalqualität eines TouchGO Transponders gemessen
und damit die Eignung für eine TouchGO Anlage vor
der Installation geprüft.
1.2 Hauptmerkmale
• Unterstützte TouchGO Produkte :
TouchGO E110
TouchGO E310
1.3 Technische Daten
• Abmessungen: 190 x 130 x 100 mm
• Gewicht: 450 g
• Stromversorgung: 9 V Blockbatterie
• Umgebungstemperatur: 0 – 40
1.4 Lieferumfang
• Kaba Messgerät 3310TGO
• 9 V Alkaline Blockbatterie
• Kurzanleitung
1.5 Bedienelemente
B
C
Kurzanleitung
O C
A
k1tgo802de-2012-04
D
Ein-/Aus-Schalter
A
Messfühler
B
Display
C
Mess-Schalter
D
Display-Anzeige
CH: B UID:
SNR: 69
RSS: 71 ERR:
CH: Messkanal
UID: UID des TouchGO Transponders
SNR: Empfangene Signalqualität des
TouchGO Transponders
RSS: Totale empfangene Signalstärke
2 Bedienung
2.1 Allgemeine Informationen zur
Messung
Mit dieser Messung wird die empfangene Signalqualität
des TouchGO Transponders geprüft.
Der SNR-Wert gibt die empfangene Signalqualität des
TouchGO Transponders an. Eine genügend hohe
Signalqualität ist wichtig für die uneingeschränkte
Funktion von TouchGO.
Der RSS- Wert zeigt die empfangene totale Signalstärke
an. Hohe RSS-Werte deuten auf Störungsquellen in
unmittelbarer Nähe hin und schränken die Funktion von
TouchGO ein.
