KSOa
AUSFÜHRUNG
KSO ist ein Präsenzdetektor vom IR-Typ, d.h. ein Wärme abta-
stender Fühler, der schnell auf die Anwesenheit von Personen
im Raum reagiert. Der Deckungsbereich der IR-Linse hängt
vom Detektortyp ab, siehe Abbildung. Der Fühler hat einen
Anschluss für normal offenen (NO) und normal geschlossen
Kontakt (NC) sowie eine einstellbare Verzögerung zwischen 0
– 25 Minuten. Im System e.r.i.c. wird die Verzögerung 0 an-
gewendet. Auf dem Regler, an den KSO angeschlossen ist,
wird die gewünschte Verzögerung eingestellt. Die Schaltver-
zögerung ist werkseitig auf 10 Sekunden eingestellt.
MATERIAL UND OBERFLÄCHENBEHANDLUNG
Alle Teile bestehen aus vollkommen PVC-freiem Kunststoff. Es
wird hauptsächlich ABS-Kunststoff verwendet.
MONTAGE (siehe Abbildung 1)
Der KSO kann an verschiedenen Stellen und Höhen im Raum
montiert werden. Der Präsenzfühler kann so platziert werden,
dass er nicht von Buchregalen oder Schirmwänden verdeckt
wird und darf nicht direktem Sonnenlicht ausgesetzt werden.
Für bestmögliche Deckung wird empfohlen, den Präsenzfüh-
ler in einer Ecke, max. 2 m über Bodenhöhe, zu platzieren. Ab-
hängig von der Platzierung wird die Steckplatte des Fühlers
auf die Position eingestellt, die für die aktuelle Montagehöhe
vorgesehen ist, siehe Tabelle 1 und Abbildung 2. Für größere
Räume werden mehrere Fühler empfohlen.
WARTUNG
Verschmutzte Produkte dürfen nur mit einem Staubtuch ab-
gewischt oder mit einem Staubsauger abgesaugt werden.
DEKLARATIONEN
Das Produkt ist CE-gekennzeichnet.
CE-Deklaration und Baustoffdeklaration sind auf unserer Ho-
mepage im Internet zu finden.
PROJEKTIERUNG
Der Präsenzfühler wird für eine Minimierung des Energiever-
brauchs in nicht benutzten Räumen verwendet. Die max.
empfohlene Raumfläche ist 100 m
Funktion in großen Räumen, in denen die Deckung außerhalb
von D (m) in Tabelle 1 liegt, werden mehrere Präsenzfühler
empfohlen, die zum Raumregler parallel geschaltet werden.
Bei der Anwendung von KSO für gleichzeitige Beleuchtungs-
steuerung darf die Einschaltverzögerung nicht angewendet
werden. Die Ausschaltverzögerung wird von den e.r.i.c.-Reg-
lern gehandhabt. KSO V110 ist für Montage in Ecken, KSO
T360 für Montage in der Mitte der Zimmerdecke vorgesehen.
ANSCHLUSS
KSO wird an die Speisungsspannung 24 V AC angeschlossen
und mit max. 6 A abgesichert. Jeder andere Anschluss erfolgt
gem. dem Schaltschema für das Produkt, an das KSO ange-
schlossen wird, siehe KCD, KCW, KRF oder RTC.
2
2
. Für eine bestmögliche
SWEGON Klimasysteme mit Luftkühlung 2005 - Rev. 13 Februar 2006
www.swegon.com

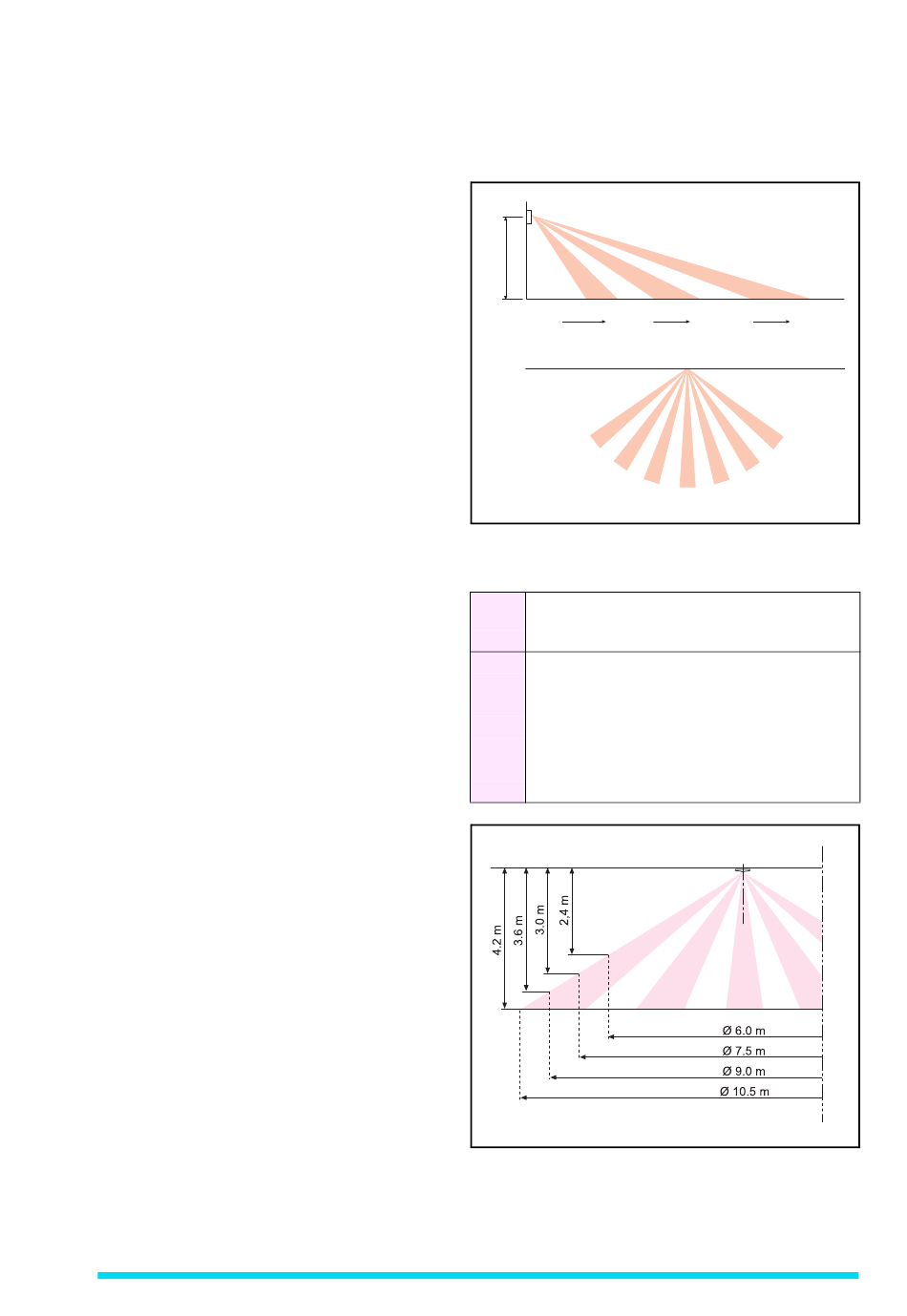

Deckungsbereich
In Abbildung 2 und Tabelle 1 erhält man Daten für die ver-
schiedenen Einstellungen sowie über die Reichweite des Prä-
senzfühlers. Abb. 3 zeigt den Deckungsbereich bei
Deckenmontage.
H
D 2,5 m
Abbildung 2. Deckungsbereich. Wandmontage KSO V110.
Tabelle 1. Einstellungen für KSO V110
Die Montagehöhe des Detektors
über dem Boden, H(m)
Einst. 1,8 2,0 2,2
+3 1-8
+2 1-9
+1 1-12 2-14 3-13
0 1-12 1-15 2-15
-1 1-10 1-14 2-13
-2 1-9 1-13 2-11
-3 1-8 1-11 2-10
Abbildung 3. Deckungsbereich. Deckenmontage KSO T360.
8 m 15 m
110º
2,4 2,6 2,8 3,0
D (m)
3-15 4-15 5-15 6-15
3-14 4-14 5-14 6-15
3-13 4-13 5-13 5-14
2-11 3-12 3-12 4-12
