ITW SIMCO-ION Cleanflex Easy Bedienungsanleitung

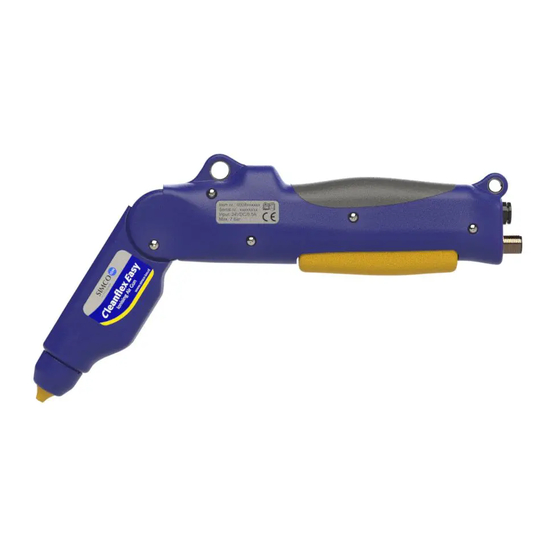

Ionensprühpistole
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Cleanflex Easy
Ionisatiepistool
Ionizing Air Gun
NL
Gebruikershandleiding
D
Bedienungsanleitung
GB
User's Manual
F
Notice d'utilisation
SIMCO-ION (Nederland) B.V.
Aalsvoort 74
NL-7241 MB Lochem
Telefoon +31 (0) 573-288333
E-mail
Internet
Traderegister Apeldoorn No. 08046136
Ionensprühpistole
Pistolet à Air Ionisé
2
15
28
41
cs@simco-ion.nl
http://www.simco-ion.nl
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ITW SIMCO-ION Cleanflex Easy
Inhaltszusammenfassung für ITW SIMCO-ION Cleanflex Easy
- Seite 15 INHALT Vorwort .............................. 16 Erklärung der verwendeten Symbole ....................16 1 Einleitung ............................17 2 Beschreibung und Funktion ......................18 3 Sicherheit ............................19 4 Technische Daten ..........................20 5 Installation ............................22 5.1 Kontrolle ..............................22 5.2 Allgemeines ............................22 5.3 Spannungs- und Druckluftversorgung .....................
-
Seite 16: Vorwort
Vorwort Diese Bedienungsanleitung beschreibt die Installation und Verwendung der Ionensprühpistole des Typs Cleanflex Easy. Diese Bedienungsanleitung muss jederzeit für das Bedienpersonal verfügbar sein. Lesen Sie diese Anleitung vollständig durch, bevor Sie das Produkt installieren und in Betrieb nehmen. Die Anweisungen in dieser Bedienungsanleitung müssen eingehalten werden, um die richtige Funktion des Produktes gewährleisten und die Garantie in Anspruch nehmen zu können. -
Seite 17: Einleitung
1 Einleitung Die Cleanflex Easy Ionensprühpistole ist eine Druckluftpistole zur Reinigung elektrostatisch geladener Oberflächen oder Teile. Die Pistole erzeugt einen Luftstrom, der viele positive und negative Ionen enthält. Wird dieser Luftstrom auf eine elektrostatisch aufgeladene Oberfläche gerichtet, findet ein Austausch der Elektronen statt, wodurch die Oberfläche während des Abblasens neutralisiert wird. -
Seite 18: Beschreibung Und Funktion
2 Beschreibung und Funktion An der Unterseite der Pistole befindet sich ein M12-Anschluss für den 24 V-Spannungs- und Druckluftanschluss. Über dem Griff der Pistole befindet sich eine LED-Anzeige, die den Status der Pistole anzeigt. Der Kopf der Cleanflex Easy kann einfach auf vier Positionen verstellt werden, um die Form der Pistole an die jeweilige Anwendung anzupassen. -
Seite 19: Sicherheit
3 Sicherheit Zur Vermeidung von Verletzungen oder Schäden an anderen Gegenständen oder an der Cleanflex Easy selbst müssen die folgenden Sicherheitsvorschriften beachtet werden. - Die Elektroanlage muss gemäß den geltenden örtlichen Vorschriften installiert werden. - Die Cleanflex Easy darf nicht in feuer- oder explosionsgefährdeter Umgebung betrieben werden. -
Seite 20: Technische Daten
4 Technische Daten Erforderliche Stromversorgung Betriebsspannung 24 V DC ±3 V Stromverbrauch Max. 0,5 A Anschluss M12, Buchse, 5-polig Eingang Druckluft 1 - 7 bar (15 - 100 PSI) sauber sowie wasser- und ölfrei Anschluss Schnellkupplung für ø8 mm Schlauch Ausgang Hochspannung intern generiert... - Seite 21 Abbildung 3: Abmessungen Cleanflex Easy Tabelle 1: Luftverbrauch CleanflexEasy_UM_9752050810_NL_D_GB_F_V1_2...
-
Seite 22: Installation
5 Installation - Bei Arbeiten am Gerät muss das Gerät spannungsfrei sein. - Die Installation der Elektroanlage muss von einer Elektrofachkraft ausgeführt werden. - Die Cleanflex Easy darf nur in Räumen und ausschließlich für leicht-industrielle Anwendungen verwendet werden. - Siehe die Bedienungsanleitung des dazugehörigen Stromversorgungsgeräts für den korrekten und sicheren Anschluss der Pistole. -
Seite 23: Spannungs- Und Druckluftversorgung
5.3 Spannungs- und Druckluftversorgung - Stellen Sie sicher, dass die Cleanflex Easy mit sauberer, wasser- und ölfreier Druckluft versorgt wird. - Stellen Sie sicher, dass sich der Druckluftanschluss und der 24 V-Anschluss innerhalb der Reichweite des Schlauchs und des Kabels befinden. Sowohl der Schlauch als auch das Kabel dürfen während des Betriebs nicht unter Zug stehen. -
Seite 24: Inbetriebnahme Und Bedienung
6 Inbetriebnahme und Bedienung - Sorgen Sie dafür, dass 24 V-Versorgungsspannung und Druckluft an der Pistole anliegen. Bei der ersten Inbetriebnahme wird empfohlen, die Druckluft auf beispielsweise 2 bar einzustellen. - Die LED-Anzeige an der Pistole blinkt während des Startens schnell grün. Nach etwa 5 Sekunden ist die Pistole betriebsbereit. -
Seite 25: Funktionsprüfung
7 Funktionsprüfung Während der Verwendung leuchtet die LED-Anzeige kontinuierlich grün. Wenn die LED- Anzeige bei betätigtem Abzug weiterhin blinkt (1x alle 3 Sekunden) ist der Luftdruck zu niedrig (< 0,5 bar). Erhöhen Sie den Druck. Kontrollieren Sie, ob die Druckluftanschlüsse dicht sind. Die Cleanflex Easy funktioniert ordnungsgemäß, wenn ausreichend Luft ausgeblasen wird und das zu reinigende Teil oder die Oberfläche sauber und komplett entladen ist. -
Seite 26: Störungen
9 Störungen - Bei Wartungsarbeiten am Gerät muss das Gerät spannungslos sein. - Die Installation der Elektroanlage muss von einer Elektrofachkraft ausgeführt werden. Anzeige Problem Bedeutung Lösung LED aus Keine Spannungs- Netzteil defekt Versorgungsspannung versorgung Netzteil nicht angeschlossen wiederherstellen Netzteil falsch angeschlossen Siehe H5 Schlechte Entladung Luftdruck zu niedrig eingestellt... -
Seite 27: Entsorgung
11 Entsorgung Das Gerät ist den vor Ort geltenden Umweltvorschriften entsprechend zu entsorgen. ODER Entsorgen Sie das Gerät am Ende seiner Lebensdauer nicht über den normalen Hausmüll, sondern führen Sie es einer offiziellen Sammelstelle zu. Auf diese Weise helfen Sie, die Umwelt zu schützen. Ersatzteile und Zubehör Abbildung 7: Übersicht Zubehör Cleanflex Easy Artikelnummer...
