Zur Montage deiner neuen MOD V2 auf einem RockBoard® Pedalboard gibt es mehrere Möglichkeiten. Du kannst es entweder im MOD Slot (vorhanden in allen RockBoard® Pedalboards
außer DUO 2.0 und 2.1) montieren oder die Frontplatte des MOD V2 abnehmen und es auf dessen Boardoberfläche oder der Unterseite anbringen.

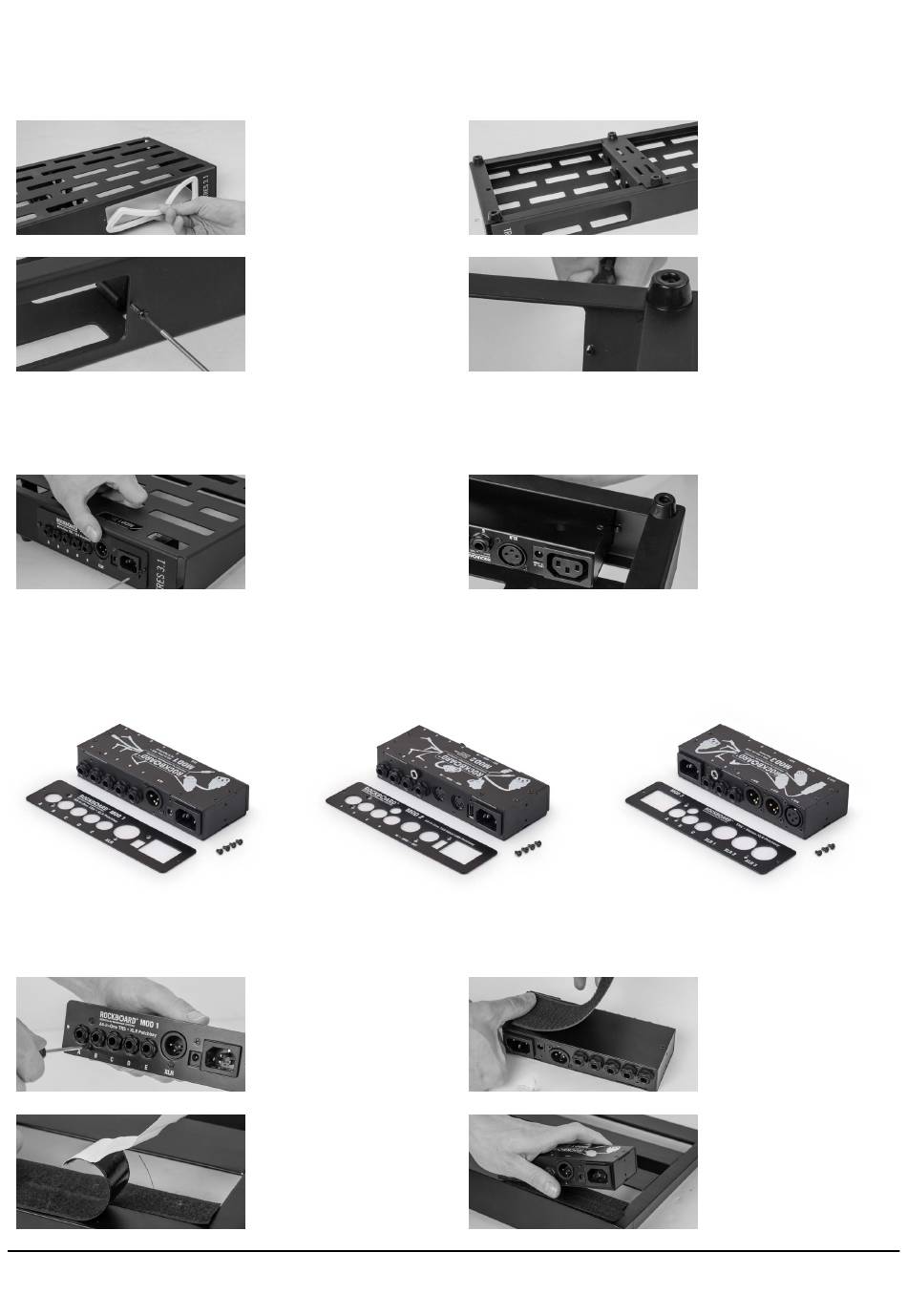

MONTAGE IN ROCKBOARD® PEDALBOARDS
Bitte folge den untenstehenden Schritten, um dein MOD V2 im MOD Slot deines RockBoard® Pedalboards zu montieren.
Bereite das Board vor der Montage deiner MOD V2 vor:
sie das Gewinde in das umgebende Material schneiden. Bitte achte darauf, die Schrauben
gerade und nicht in einem schrägen Winkel in die Löcher zu drehen.
Jetzt ist es soweit und du kannst dein MOD einsetzen:
ABNEHMEN DER MOD V2 FRONTPLATTE
Zur Montage der MOD V2 All-in-One Patchbays auf der Ober- oder Unterseite deines Pedalboards musst Du die Frontplatte abnehmen, dass es flach aufliegen kann. Drehe die Schrauben
auf der Vorderseite (wie in den Bildern unten zu sehen) mit einem PH2 Schraubenzieher heraus und nehme die Frontplatte ab. Die Muttern der TRS Buchsen müssen hierfür nicht ab-
geschraubt werden!
MOD 1 V2
ANBRINGUNG AN EINEM DRITTANBIETER-PEDALBOARD
Es gibt verschiedene Möglichkeiten dein MOD V2 auf einem Drittanbieter-Pedalboard zu montieren. Du kannst es entweder direkt am Board mit selbstklebendem Klett-/Flauschband
oder einem anderen wiederverwendbaren Befestigungsmaterial montieren, oder es über das MOD Rack auf verschiedene Arten zur Montage auf, unter und in deinem Board benutzen.
Für die Montage mit dem MOD Rack verwende bitte die dem MOD Rack beiligende Montageanleitung. Folge den untenstehenden Schritten, um dein MOD V2 direkt auf deinem Drit-
tanbieter-Pedalboard zu montieren.
SCHRITT 1
Entferne den Gummirahmen aus dem
MOD Slot des RockBoard® Pedalboards.
SCHRITT 3
Die MOD Montageschrauben sind
selbstschneidend und greifen in die
vorgebohrten Montagelöcher in der Vor-
derseite des RockBoard® Pedalboards.
Verwende einen TX10 Schraubenzieher
um die Montageschrauben zu befestigen.
Bei den ersten Umdrehungen werden
die Schrauben schwergängig sein, da
SCHRITT 5
Als nächstes schiebe dein MOD von
vorne in die Aussparung ein und drehe
die Montageschrauben durch die Front-
platte des MODs in die Front des Boards,
bis die Frontplatte bündig auf der Front
aufsitzt.
MOD 2 V2
SCHRITT 1
Löse die Frontplatte des MOD V2 durch
Herausdrehen der Schrauben auf der
Vorderseite wie oben angegeben.
SCHRITT 3
Beklebe die Stelle an deinem Pedalboard,
wo Du dein MOD V2 positionieren
möchtes mit selbstklebendem Flausch-
band oder einem anderen wiederver-
wendbaren Befestigungsmaterial.
USA DISTRIBUTION: Framus & Warwick Music USA, Inc. | info@rockboard.net | 629.202.6790
CHINESE DISTRIBUTION: Warwick Music Equipment Trading (Shanghai) Co. Ltd. | info@warwick.cn | +862134060110
NORTH EUROPEAN DISTRIBUTION: www.rockboard.de | info@rockboard.de | www.w-distribution.de | www.facebook.com/warwickmusicdistribution
Headquarters: Warwick GmbH & Co. Music Equipment KG | 08258 Markneukirchen / Germany | +49 (0) 37422 / 555 - 0
Family Owned • Solar Powered • Sustainably Manufactured in a Green Environment
nehmen um mehr Platz zu haben. Nutze hierfür den im Lieferumfang des RockBoard®
Pedalboards enthaltenen 3mm Sechskantschlüssel.
MOD 3 V2
SCHRITT 2
Drehe das RockBoard® Pedalboard um,
so dass die Unterseite zugänglich ist.
SCHRITT 4
Sobald die Spitzen der Schrauben auf
der Innenseite zu sehen sind und die
Schrauben sich leichtgängig drehen
lassen, sind die Gewinde korrekt in die
vorgebohrten Löcher eingeschnitten.
Nun drehe die Schrauben wieder
heraus.
SCHRITT 6
Für zusätzlichen Halt, schraube die
beiliegenden Kontermuttern von hinten
auf die Schrauben. Nun ist dein MOD
bereit
um
verkabelt
zu
werden!
Solltest Du Schwierigkeiten haben, an
die Schrauben heranzukommen, um
die Muttern aufzudrehen, kannst Du
die zusätzlichen Supportstreben heraus-
SCHRITT 2
Beklebe die Unterseite des MOD V2
Gehäuses mit selbstklebendem Klett-
band oder einem anderen wiederver-
wendbaren Befestigungsmaterial.
SCHRITT 4
Bringe die beiden Seiten des Klett- und
Flauschbandes oder deines anderen
wiederverwendbaren
Befestigungs-
materials zusammen und befestige dein
MOD V2. Nun ist dein MOD bereit um
verkabelt zu werden!
