Clina TR 2/3 Montagehinweise
Quicklinks
Taupunkterkennung und Temperaturregelung bei Kühldecken
Clina-Raumtemperaturregler TR 2/3
Der Raumtemperaturregler TR 2/3 hat die Aufgabe, die
vorgewählte Raumtemperatur einzuhalten und im Kühlbetrieb
die Bildung von Kondenswasser an Kühldecken zu
verhindern.
Der gewünschte Sollwert der Raumtemperatur lässt sich mit
dem Stellknopf im Bereich von 5 bis 30 °C vorwählen.
Durch eine mechanische Sperre kann der Einstellbereich in
Schritten von ca. 2,3 K eingegrenzt werden (Werksein-
stellung 5 -30°C). Die Begrenzung erfolgt durch einen Stift,
der in die entsprechend gekennzeichneten Bohrungen unter
dem Einstellknopf gesteckt wird.
Darüber hinaus lässt sich die so eingestellte Solltemperatur
über ein Signal 0-10 V (DC) fern verstellen (s.u.).
Die Kühlung wird im Kühlbetrieb unterbrochen, sobald der
oder die angeschlossene (n) Taupunktfühler die Gefahr von
Kondensat melden. Die verschiedenfarbige Leuchtdiode
informiert über den jeweiligen Betriebszustand.
Zudem verfügt der Regler über eine Fühlerbruch- und
Kurzschlußerkennung.
Als Sonderausführung ist dieser Regler auch mit einer
Schaltuhr mit LCD-Display erhältlich.
Über bis zu fünf parallel anschließbare Taupunktfühler TF 3 x erkennt der Raumtemperaturregler die
Bildung von Kondenswasser. Das Meßprinzip beruht auf der Widerstandsänderung eines elektrischen
Leiters: erreicht der Widerstand des Taupunktfühlers aufgrund von Feuchtigkeitsniederschlag einen Wert
von ca. 8 Mega-Ohm, schaltet der Regler die Kühlung aus. Sie wird wieder eingeschaltet, wenn der
Widerstand durch Trocknung auf ca. 16 Mega-Ohm gestiegen ist.
Die verschiedenfarbige Leuchtdiode an der Frontseite des Raumtemperaturreglers TR 2/3 informiert über
die jeweiligen Betriebszustände:
rot:
Heizen (Unterschreitung der Solltemperatur)
grün: Kühlen (Überschreitung der Solltemperatur)
gelb:
Kühlung abgeschaltet wegen möglicher Kondenswasserbildung
Der Raumtemperaturregler TR 2/3 lässt sich durch den internen DIP-Schalter auf zwei verschiedene
Betriebsarten einstellen:
© Clina Heiz- und Kühlelemente GmbH, Lübarser Str. 40-46, 13435 Berlin

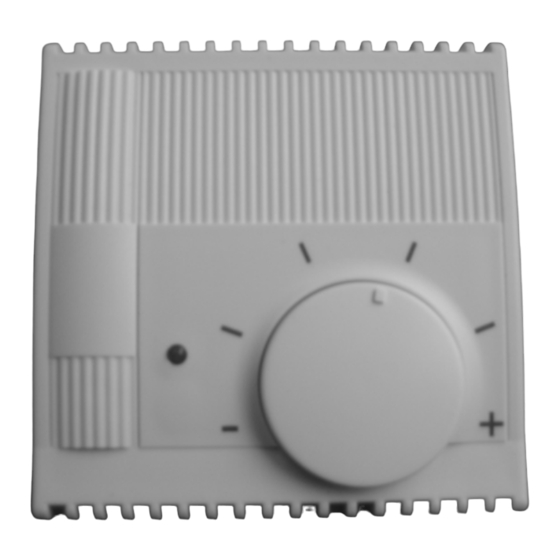

Abb. 1: Frontansicht Raumtemperaturregler
Abb. 2: Temperaturbegrenzung
Datum 06/2007
Seite 1 / 1
