Mega SSC Serie Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Mega SSC Serie

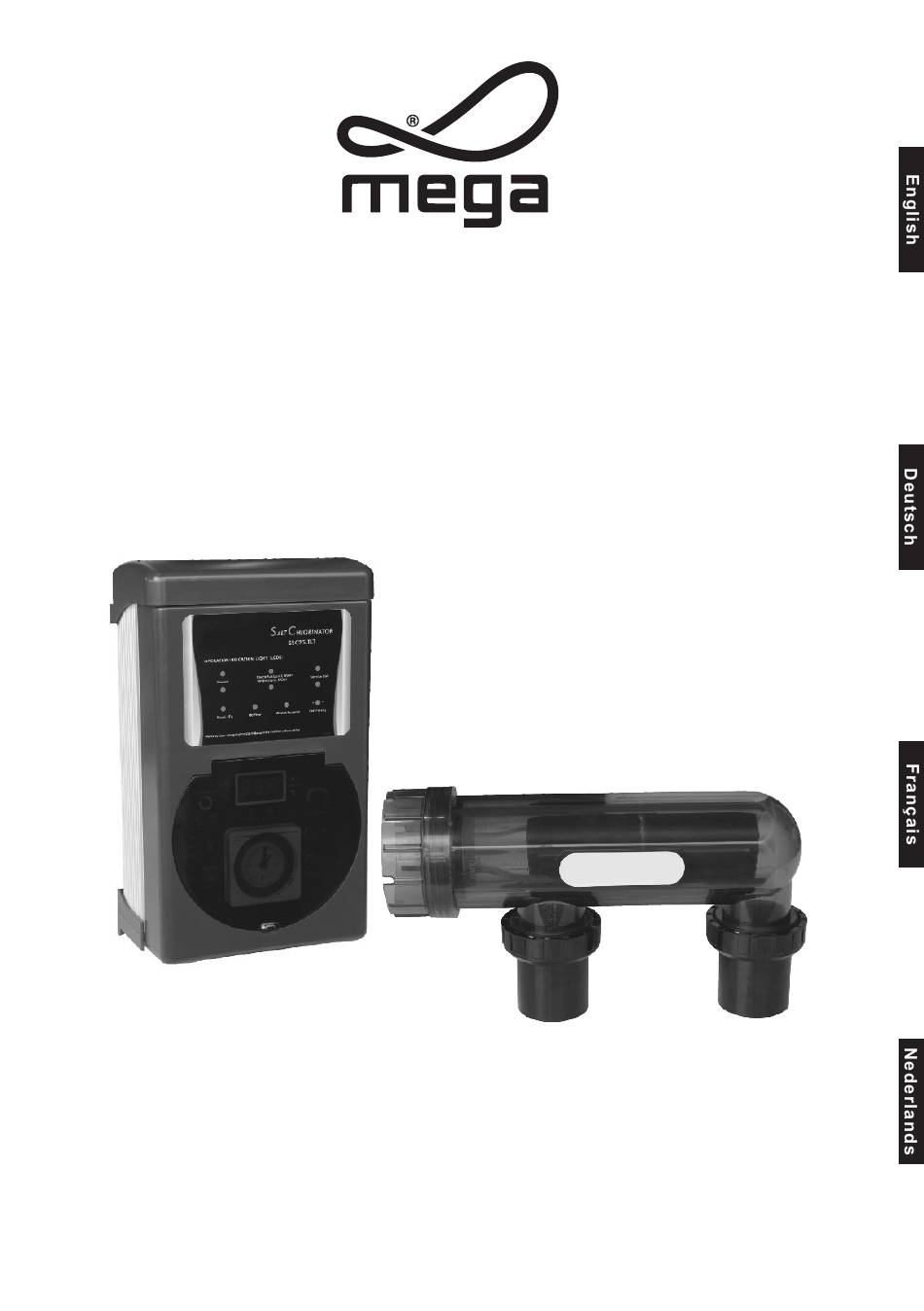

- Seite 1 SSC SERIES SALT CHLORINATOR USER MANUAL S S C 2 5 MESW13061409...
- Seite 12 SSC SERIE SALZCHLORINATOR BENUTZERHANDBUCH S S C 2 5...
- Seite 13 INHALTSVERZEICHNIS 1.Arbeitsprinzip..............2.Produktbild............... 3.Abmessung............... 4.Arbeitszustand..............5.Produktspezifikation............6.Produkteigenschaften ............7.Installationsanleitung ............Installation ................ 9.Bedienungsüberblick............10.Steuertafel............... 11.Timerbetrieb (nur für spezielles Modell)......12.Wartung und Problemlösung..........
-
Seite 14: Arbeitsprinzip
SALZCHLORINATOR Sichere und zuverlässige Poolreinigung 1.Arbeitsprinzip Der Chlorinatorbricht durch Elektrolysedas Salz (NaCl) auf, das dem Swimmingpool beigegeben wurde und bildet daraus Chlor (Cl2). Die Steuereinheit des Chlorinators kann die Chlorproduktion durch Anpassung des Stromflusses durch die Titanelektrodedes Zellengehäuses steuern. Natriumhypochlorid bildet sich aus Chlor. Es ist ein wirkungsvolles Reinigungsmittel, das häufig in Swimmingpools eingesetzt wird. -
Seite 15: Abmessung
3. Abmessungen Steuerkasten: 360 x 220 x 135 mm Elektrolyse-Zelle: 380 x 118 x 130 mm 4. Arbeitszustand Umgebungstemperatur: 0°C-50°C Feuchtigkeit: ≦ 85% Gute Belüftung Von anderer Wärmequelle entfernt halten 5. Produktspezifikationen SSC-TLT-Serie (mit Unterwasserbeleuchtungs-Transformator und Zeitschalter) Nennwert Betonpool Salzchlorinator Zellenausg (Salzchlorinator und Glasfaserp... -
Seite 16: Produkteigenschaften
(3).SSC-E Serie Spannungseingang/Fre Betonpool qu.Nennwert(Salzchlori Zelle Glasfaserp Modell Salzchlorinator (Liter) nator Output ool (Liter) undUnterwasserbeleuch Pool(Liter) tungs-Transformator) 220~250VAC 50/60Hz SSC15- 100VA 15g/h 50000 45000 100~120VAC 50/60Hz 220~250VAC 50/60Hz SSC25- 160VA 25g/h 75000 70000 100~120VAC 50/60Hz 220~250VAC 50/60Hz SSC50- 300VA 45g/h 120000 110000 100~120VAC... -
Seite 17: Installationsanleitung
7.Installationsanleitung Steuergerät 1.Wählen Sie einen geeigneten, gut belüfteten Ort innerhalb eines Meters um das Filtergerät herum. 2.Australische Standards verlangen, dass das elektrischeSteuergerätmehr als drei (3) Meter vom Poolwasser entfernt ist. 3.Stecken Sie die Stromversorgung in eine geeignete wasserfeste Steckdose und stecken Sie die Pumpe in die Steckdose des Netzgeräts. -
Seite 18: Installation
Vorsicht: - - D a s S t e u e r g e r ä t k a n n s i c h m i t n u r e i n e r P u m p e u n d e i n e r U n t e r w a s s e r b e l e u c h t u n g v e r b i n d e n . - Seite 19 9.Betriebsüberblick 1. Stromversorgung: 220- 240VAC, 50/60Hz 2.Empfohlener Salzpegel im Pool: 4000PPM oder mehr (nicht unter 40kg reines Salz pro 10.000 Liter Poolwasser) ▶ Lassen Sie den hlorinatorit den Salzpegeln laufen, die in diesem Dokument und auf dem Produkt vorgegebensind um ine este Reinigungswirkung und lgste Zellenstandzeit zu gewrleisten ▶...
-
Seite 20: Steuertafel
10.Steuertafel Siehe folgende Beschreibung Sicherung: wird verwendet, um die elektronischen Bauteile in der Steuereinheit zu schützen. Bedienungs-LED:die Bedienungs-LED hat drei Statusanzeigen. Status 1: Normaal (Green) Betrieb (Green) Status2: Geringer Salzpegel/Ablagerung auf der Elektrode/geringe Wassertemperatur (Green) Betrieb (Red) Status3: Besonders geringer Salzpegel/starke Ablagerung auf der Elektrode/besonders geringe Wassertemperatur (Red) Betrieb... -
Seite 21: Timerbetrieb (Nur Für Spezielles Modell)
Ein/Aus/Auto:EIN/AUS-Schalter im Auto-Modus. Der Chlorinator wird per Timergesteuert. Licht ein/aus:Schalter für Unterwasserbeleuchtung, verbunden mit dem Steuergerät (für ein bestimmtes Modell) Systemsteuerung:Einstellen des Chlorproduktsdes Chlorinators,z. B. für das Steuergerät, das 8 Stunden lang eingeschaltet wird. Einstellung auf 100 - Die Elektrolysezelle läuft 8 Stunden lang. Einstellung auf 50 - Die Elektrolysezelle läuft 4 Stunden lang. -
Seite 22: Wartungund Problemlösung
12.Wartungund Problemlösung Salzwasserchlorinatorensind wertvolle Geräte zur Reinigung von Pools. Sie müssen gut gepflegt werden, um einebessereLeistung und Lebensdauer zu ermöglichen. 1.Erhalt des chemischen Gleichgewichts im Wasser 2.Gute Betriebsumgebung 3.Regelmäßig prüfen die Titaniumplatten. 4.Bei der Chlorinierung kann sich Kalzium als weißes Pulver natürlich an den Titaniumplatten der Zelle aufbauen. - Seite 24 SÉRIE SSC ÉLECTROLYSEUR AU SEL MANUEL D'UTILISATION S S C 2 5...
- Seite 36 SSC-SERIE ZOUTELEKTROLYSE-UNIT BEDIENING S S C 2 5...
