Anleitung | für Elektrofachkräfte und Betreiber sonnenKNX Module KD-612 • Version 01 info@sonnen.de • sonnen.de...
Seite 2
WICHTIG Dieses Dokument vor der Installation / dem Betrieb sorgfältig lesen. Dieses Dokument für späteres Nachschlagen aufbewahren. Herausgeber sonnen GmbH Am Riedbach 1 D-87499 Wildpoldsried Servicenummer +49 8304 92933 444 E-Mail info@sonnen.de Dokument Dokumentennummer Artikelnummer Version Gültig für...
1 | Informationen zum Dokument 1 Informationen zum Dokument Dieses Dokument beschreibt die Installation und Einrichtung des sonnenKNX Modules in Verbindung mit einem Speichersystem ab den Modellen sonnenBatterie eco 8.0 oder sonnenBatterie hybrid 8.1. Lesen Sie dieses Dokument vollständig. Bewahren Sie dieses Dokument in der Nähe der sonnenBatterie auf. 1.1 Zielgruppe dieses Dokuments Dieses Dokument richtet sich an Betreiber und Installateure der sonnenBatterie und des sonnenKNX Modules.
Seite 5
Informationen zum Dokument | 1 HINWEIS Weist auf Handlungen hin, die zu Sachbeschädigungen führen können. Wichtige Informationen ohne Gefahren für Menschen oder Sachen. Symbol(e) Bedeutung ► Handlungsschritt 1. 2. 3. … Handlungsschritte in definierter Reihenfolge ü Voraussetzung • Aufzählung Tabelle 1: Weitere Symbole KD-612 | DE | 01 5 / 28...
2 | Sicherheitshinweise 2 Sicherheitshinweise 2.1 Bestimmungsgemäßer Gebrauch Das sonnenKNX Module ist eine Schnittstelle, um Datenpunkte des Speichersystems in ei- ner KNX-Umgebung bereitzustellen. Innerhalb einer KNX-Umgebung werden Geräte mit- einander vernetzt und deren individuelle Funktion definiert. Die Datenpunkte des Speicher- systems können für folgende Zwecke genutzt werden: •...
Sicherheitshinweise | 2 2.2 Qualifikation der Fachkräfte • Die Installation des KNX-Moduls darf ausschließlich von autorisierten Elektrofachkräften durchgeführt werden. Eine Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität ausgehen können. Bei einer Installation durch unqualifizier- te und/oder unautorisierte Personen können Schäden an Personen und/oder Bauteilen entstehen.
3 | Produktbeschreibung 3 Produktbeschreibung Das KNX-Modul ist ein Hutschienenmodul und für eine normgerechte Montage und elek- trische Installation im Verteilerschrank vorgesehen. Speichersystem und KNX-Modul wer- den per Ethernet miteinander verbunden. Durch die Ethernet-Verbindung können KNX- Modul und Speichersystem ortsunabhängig installiert werden, wenn sie sich im selben Heimnetzwerk befinden.

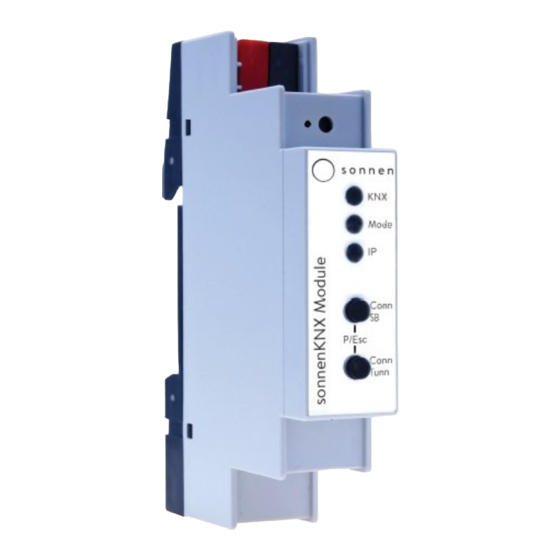

Produktbeschreibung | 3 3.2 Geräteübersicht KNX-Bus-Anschluss Programmiermodus-LED Taster Programmiermodus KNX-LED (mehrfarbig) Mode-LED (mehrfarbig) IP-LED (mehrfarbig) Taster Conn SB Taster Conn Tunn LAN-Anschluss 3.3 Funktion der Taster und LEDs Programmiermodus-LED Wenn der Programmiermodus aktiv ist, leuchtet die Programmiermodus-LED (2) rot. Taster Programmiermodus Der Programmiermodus kann über den Taster (3) oder durch gleichzeitiges Drücken der Taster Conn SB (7) und Conn Tunn (8) aktiviert bzw.
3 | Produktbeschreibung mehreren Speichersystemen oder mit mehreren Geräten verbunden werden soll. Dies ist beim Standardaufbau nicht vorgesehen, deshalb muss standardmäßig keine der Verbin- dungsnummern geändert werden. IP-LED Folgende Betriebszustände des KNX-Moduls werden mithilfe der IP-LED (6) dargestellt: IP-LED Betriebszustand leuchtet grün Das KNX-Modul hat eine aktive Ethernet-Verbindung und gül- tige IP-Einstellungen (IP-Adresse, Subnetz und Gateway).
Produktbeschreibung | 3 3.5 Lieferumfang und Beistellteile Im Lieferumfang enthalten • sonnenKNX Module • Datenblatt Zum Download im Service-Portal Folgende Dateien können Sie im Service-Portal im Dokumente-Bereich herunterladen: • Ausführliche Anleitung (dieses Dokument) • ETS-Produktdatenbank für das KNX-Modul Nicht im Lieferumfang enthalten •...
3 | Produktbeschreibung 3.7 Technische Daten sonnenKNX Module Gehäuse Kunststoff (PC) Einbau DIN Reiheneinbau mit 1 TE (18 mm) Gewicht ca. 40 g Bedien- und Anzeigeelemente 2 Tasten und 3 LEDs (mehrfarbig), KNX-Programmiertaste mit LED (rot) Umgebungs- Schutzart (nach EN 60529) IP20 bedingungen Relative Feuchte (nicht kondensierend) 5 % …...
KNX-Modul in Betrieb nehmen | 4 4 KNX-Modul in Betrieb nehmen GEFAHR Arbeiten am elektrischen Verteiler Lebensgefahr durch Stromschlag! Die betreffenden Stromkreise spannungsfrei schalten. Gegen Wiedereinschalten sichern. Spannungsfreiheit feststellen. Ausführung elektrischer Arbeiten nur durch autorisierte Elektrofachkräfte. HINWEIS Zielgruppe: Autorisierte Elektrofachkraft Die in diesem Abschnitt beschriebenen Handlungen dürfen nur von dieser Ziel-...
Seite 14
überprüfen Sie, ob das KNX-Modul über den KNX-Bus mit Strom versorgt wird. Erzeugen Sie ein neues Projekt oder öffnen Sie ein bestehendes KNX‑Installationsprojekt. Downloaden Sie die sonnen Produktdatenbank aus dem Herstellerkatalog (in der Herstellersu- che im Reiter Kataloge) oder aus dem Service- Portal (im Dokumente-Bereich).
Seite 15
KNX-Modul in Betrieb nehmen | 4 Geben Sie folgende Internetadresse in die Adresszeile Ihres Browsers ein: https://finde-meine.sonnenbatterie.de Das folgende Fenster erscheint: 12345 123.456.78.99 Klicken Sie auf die Schaltfläche Inbetriebnahme Assistent 2 oder auf die blau dargestell- te LAN IP-Nummer. Die Anmeldeseite erscheint.
5 | Konfiguration der ETS 5 Konfiguration der ETS GEFAHR Arbeiten am elektrischen Verteiler Lebensgefahr durch Stromschlag! Die betreffenden Stromkreise spannungsfrei schalten. Gegen Wiedereinschalten sichern. Spannungsfreiheit feststellen. Ausführung elektrischer Arbeiten nur durch autorisierte Elektrofachkräfte. HINWEIS Zielgruppe: Autorisierte Elektrofachkraft Die in diesem Abschnitt beschriebenen Handlungen dürfen nur von dieser Ziel- gruppe ausgeführt werden.
Konfiguration der ETS | 5 Markieren Sie das sonnenKNX Module in der Topologie-Ansicht innerhalb des ETS-Projekts. Wählen Sie den Reiter Eigenschaften. Ändern Sie den neuen Namen im Feld Name. Das KNX-Modul verfügt wie alle programmierbaren KNX-Geräte über eine physikalische Adresse, mit der das Gerät angesprochen werden kann.
5 | Konfiguration der ETS Sendet ein Client (z. B. ETS) über das KNX-Modul Telegramme auf den KNX-Bus, so enthal- ten diese als Absende-Adresse eine der zusätzlichen physikalischen Adressen. Jede zusätzli- che physikalische Adresse ist einer Verbindung zugeordnet. Somit können Antwort-Tele- gramme eindeutig zum jeweiligen Client weitergeleitet werden.
Seite 19
Konfiguration der ETS | 5 Subnetzmaske: Diese Maske dient dem Gerät dazu, festzustellen, ob sich ein Kommunikati- onspartner im lokalen Netzwerk befindet. Sollte sich ein Partner nicht im lokalen Netzwerk befinden, sendet das Gerät die Telegramme nicht direkt an den Partner, sondern an das Gateway, das die Weiterleitung übernimmt.
6 | Konfiguration der Datenpunkte 6 Konfiguration der Datenpunkte Wenn das KNX-Modul im lokalen Heimnetzwerk gefunden wurde, werden beim Auswählen des Gerätenamens die Seiten Beschreibung, Allgemeine Einstellungen und sonnen Einstel- lungen angezeigt. Beschreibung Auf dieser Seite wird eine Gerätebeschreibung und der zugehörige Anschlussplan ange- zeigt.
Konfiguration der Datenpunkte | 6 6.2 sonnen Einstellungen Auf dieser Seite sind auf dem Reiter Parameter die 23 individuellen Datenpunkte aufge- führt, die über die ETS aktiviert und parametrisiert werden können. • Standardmäßig sind alle Datenpunkte deaktiviert. Wird ein Datenpunkt aktiviert, so ste- hen verschiedene Sendeparameter zu Verfügung.
6 | Konfiguration der Datenpunkte Mögliche Sendeparameter Deaktiviert (D): Der Datenpunkt ist deaktiviert und wird nicht an den KNX-Bus gesendet. Nur Lesen (L): Der Datenpunkt wird regelmäßig aktualisiert und an das KNX-Modul gesen- det. Dort kann er bei Bedarf von einem KNX-Teilnehmer abgerufen und verwendet werden. Zyklisch (Z): Der zyklische Sendeparameter bezieht sich auf das „Intervall für zyklisch Sen- den“.
Konfiguration der Datenpunkte | 6 6.2.3 Betriebsart Der verschiedenen Betriebsarten des Speichersystems können als Text ausgegeben wer- den. Zusätzlich sind sie einzeln über eine Wahr/Falsch-Abfrage auslesbar. 6.2.4 Alarm Der Alarmstatus differenziert zwischen Normalbetrieb und Fehlbetrieb des Speicher- systems. Es ist eine Kaskadierung möglich. Dabei können die verschiedenen Fehlerarten des Speichersystems als Text ausgegeben werden.
6 | Konfiguration der Datenpunkte 6.2.5 Spezialfunktionen Mit den Sendeparametern für die Spezialfunktionen (Notstrom, Eigenverbrauchsrelais und BHKW) kann angezeigt werden, in welchem Zustand sich die Funktion aktuell befindet. 24 / 28 Anleitung sonnenKNX Module...
Beispielhafte KNX-Installation | 7 7 Beispielhafte KNX-Installation Das Speichersystem kann über die Datenpunkte in eine KNX-Installation integriert werden. Durch eine große KNX-Produktvielfalt gibt es vielfache Anwendungsbereiche, um die Funktionen individuell zu verwenden. Einige Grundanwendungen in Verbindung mit dem Speichersystem sind in folgender Abbil- dung dargestellt.
8 | Außerbetriebnahme und Entsorgung 8 Außerbetriebnahme und Entsorgung GEFAHR Unsachgemäße Demontage Lebensgefahr durch Stromschlag! Das KNX-Modul darf nur durch autorisierte Fachkräfte demontiert werden. Das KNX-Modul darf nicht im Hausmüll entsorgt werden! Entsorgen Sie das KNX-Modul umweltgerecht über geeignete Sammelsysteme. Abb. 4: WEEE-Symbol 26 / 28 Anleitung sonnenKNX Module...
Abkürzungsverzeichnis Abkürzungsverzeichnis BHKW Blockheizkraftwerk DHCP Dynamic Host Configuration Protocol [en] - Kommunikationsprotokoll für die Zuweisung von Netzkonfiguration Engineering Tool Software [en] - Programmier- Software für die Planung und Konfiguration intelli- genter Haus- und Gebäudesystemtechnik mit dem KNX-System. Teilungseinheit. Bezeichnet eine Maßeinheit zur Be- schreibung der Breite von Bauteilen in der Elektro- installation.
