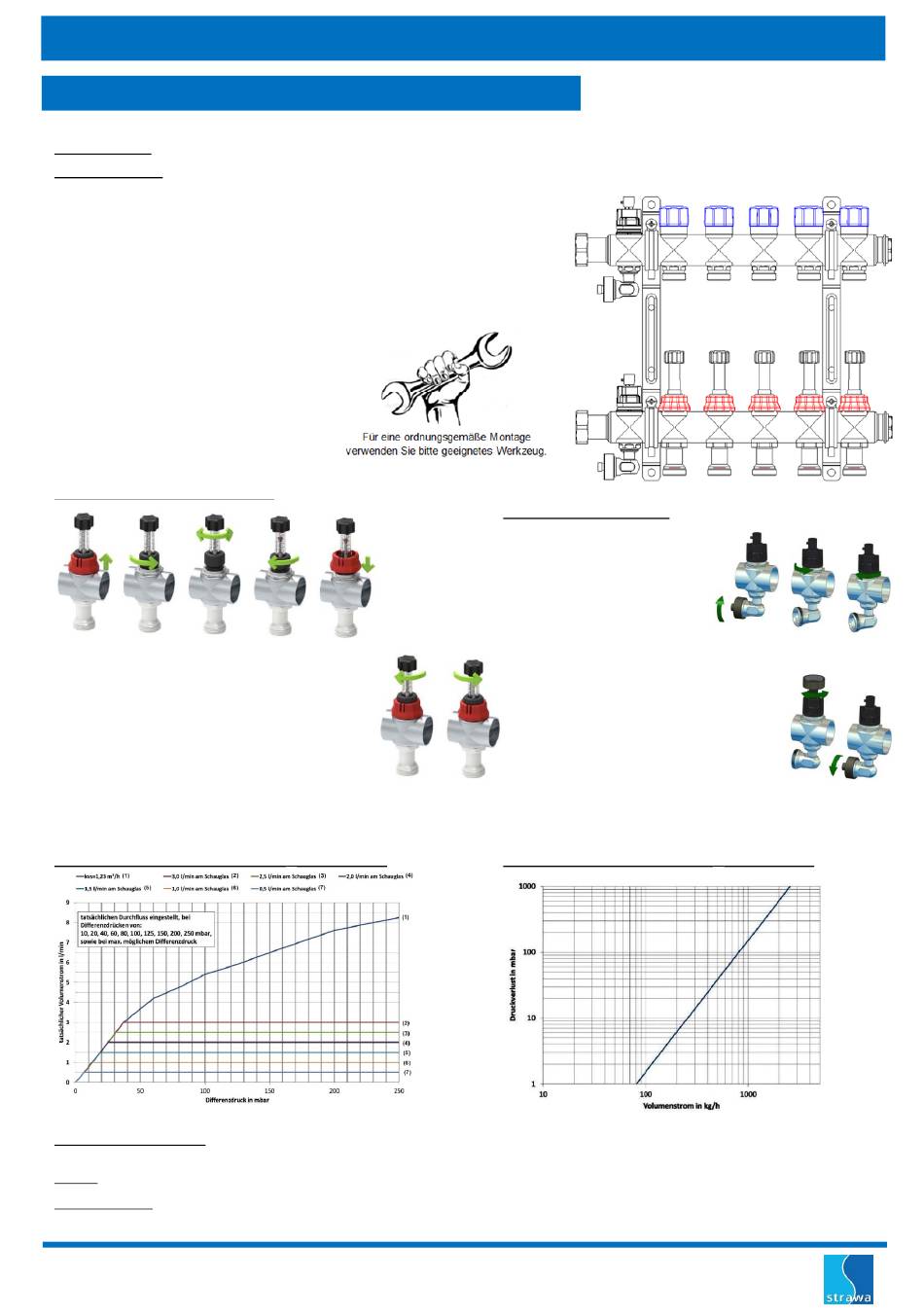

Bedienungsanleitung
FB-Anschlussverteiler e-class 63
Technische Daten
Vorlaufbalken mit Durchflussanzeiger Regolux ® 0-3 l/min (mit Memory Funktion, absperrbar) mit Drehgriff
Rücklaufbalken mit Thermostatventileinsatz V2A, Anschlussgewinde M30 x 1,5 (mit Handabsperrkappen)
-
profiliertes Edelstahlspezialprofil 1.4301 DN 32, Stutzenabstand 50 mm
-
Primäranschluss 1" Überwurfmutter flachdichtend
-
Abgänge sekundär 3/4" AG mit Eurokonus, passend für KLV
-
mit SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) aus
Edelstahl und Kunststoff, mit drehbarem und abgewinkeltem
Schlauchanschluss im Vor- und Rücklaufbalken
kvs Durchflussanzeiger Regolux ® = 1,23 m³/h
kvs Thermostatventileinsatz VA
Auslegungsdaten
max. Wärmeleistung 25 kW bei ΔT 10 K
max. Volumenstrom 2,16 m³/h
max. Betriebstemperatur -10 bis 70 °C
max. Betriebsdruck 4 bar
Inbetriebnahme
Bedienung Regolux ® 0-3 l/min
1
2
3
Einstellung Durchfluss
1
rote Kappe nach oben abziehen
2
schwarze Überwurfmutter lösen (gegen Uhrzeigersinn)
3
mit schwarzem Drehgriff den Durchfluss am Schauglas einstellen
→ im Uhrzeigersinn
= drosseln
→ gegen Uhrzeigersinn = erhöhen
4
schwarze Überwurfmutter andrehen (im Uhrzeigersinn)
5
rote Kappe aufsetzen
Schließen
6
mit schwarzem Drehgriff bis Anschlag drehen (im Uhrzeigersinn)
Öffnen
7
mit schwarzem Drehgriff bis Anschlag drehen (gegen Uhrzeigersinn)
= geöffnet bis Voreinstellung
Diagramme
Differenzdruck
Durchflussanzeiger Regolux ® (k
Sicherheit, Wartung, Pflege
Bestimmungsgemäßer Einsatz
Der Heizkreisverteiler kann in allen Lagen montiert werden. Bei der Anwendung muss auf die zulässige Betriebstemperatur
(max. 70 °C) bzw. den zulässigen Betriebsdruck (max. 4 bar) geachtet werden. Rohrleitungen sind vollständig mit Wasser zu füllen, zu spülen (über den
Vorlaufbalken) und zu entlüften (Heizungswasser gemäß VDI 2035). Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
Montage
Der Heizkreisverteiler darf nur von ausgebildetem Fachpersonal montiert und bedient werden. Fachhandwerker müssen die Bedienungsanleitung lesen,
verstehen und beachten. Eine Haftung des Herstellers gemäß den gesetzlichen Bestimmungen ist nur unter Einhaltung der oben genannten Bedingungen gegeben.
Wartung und Pflege
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine
Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des
Durchflussanzeigers Regolux ® ist nicht vorgesehen.
Technische Änderungen vorbehalten.
Stand 06/2020
= 2,56 m³/h
4
5
6
= 1,23 m³/h)
vs
Bedienung SFEE-Ventil
Spülen / Füllen / Entleeren:
Spülrichtung Vorlauf → Rücklauf beachten
1
Kappe am abgewinkelten Schlauch-
anschluss abdrehen
→ Wasserschlauch anschließen
2
SFEE-Ventil gegen Uhrzeigersinn drehen → geöffnet
→ Spül-, Füll-, Entleervorgang durchführen
3
SFEE-Ventil im Uhrzeigersinn drehen → schließen
Wasserschlauch entfernen und Schlauchanschluss mit
Kappe wieder verschließen
Entlüften:
Kappe am abgewinkelten Schlauchanschluss abdrehen
integrierten Vierkant an der Kappe zum Öffnen des
SFEE-Ventils nutzen (gegen Uhrzeigersinn)
→ Start & Durchführung des Entlüftungsvorgangs
7
integrierten Vierkant an der Kappe zum Schließen des
SFEE-Ventils nutzen (im Uhrzeigersinn)
→ Ende des Entlüftungsvorgangs - Schlauchanschluss mit Kappe wieder verschließen
Druckverlust
Thermostatventileinsatz VA (k
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 4
1
= 2,56 m³/h)
vs
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
