Inhaltszusammenfassung für Reinhardt RS232

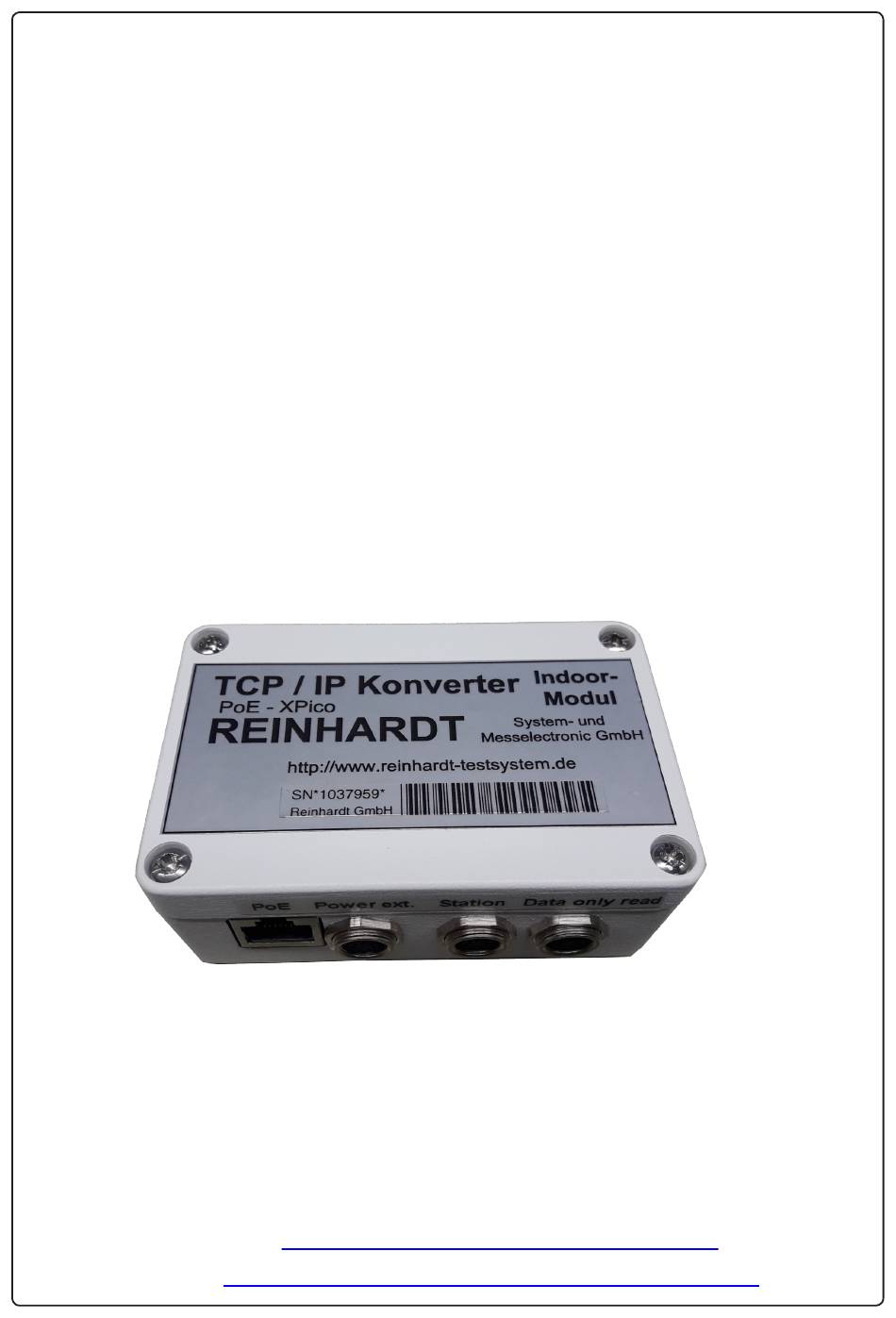

- Seite 1 Bedienungsanleitung RS232 - TCP/IP / PoE Konverter mit XPico für Reinhardt Wetterstationen REINHARDT System- und Messelectronic GmbH Bergstr. 33 D-86911 Dießen-Obermühlhausen Tel. 08196/934100 Fax 08196/7005 u. 1414 E-Mail: wetter@reinhardt-testsystem.de WEB: http://www.reinhardt-wetterstationen.de...
-
Seite 2: Inhaltsverzeichnis
2.2 Software Installation ........................5 2.3 Konfiguration des RS232 - TCP/IP Konverters ................6 2.31 Konfiguration des RS232 - TCP/IP Konverters über die serielle Schnittstelle (RS-232) ..7 2.32 Anschluß eines externen RS23/RS422 Konverters ..............8 2.4 RS232 - TCP/IP Konverter als Kabelersatz (Tunnel) ..............9 2.5 Ändern der Baudrate ........................10... - Seite 3 Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen RS2332 - TCP/IP Konverter indoor mit PoE für Reinhardt Wetterstationen Netzwerk TCP/IP (PoE) Power/Data (alternativ) Station Daten seriell (nur lesen) geändert am 04.11.2020 von DO RS232-TCPIP-Konverter_PoE.p65 Seite 3 REINHARDT System- und Messelectronic GmbH Fax: 08196/7005 E - Mail: wetter@reinhardt-testsystem.de...
-
Seite 4: Zur Beachtung
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese Teile könnten für Kinder zu einem gefährlichen Spielzeug werden. 1.3 Montage Die Montage des RS232 - TCP/IP-Konverters erfolgt in der Nähe eines Routers oder eines Switches. geändert am 04.11.2020 von DO RS232-TCPIP-Konverter_PoE.p65 Seite 4 REINHARDT System- und Messelectronic GmbH Bergstr. -
Seite 5: Inbetriebnahme
Daten der Wetterstationen und Sensoren über einen COM-Port oder über den hier beschriebenen RS232 - TCP/IP Konverter aufgezeichent werden können. Die Daten der Wetterstation können über den RS232 - TCP/IP Konverter entweder im Firmen- netzwerk oder auch über das Internet abgefragt werden. -
Seite 6: Konfiguration Des Rs232 - Tcp/Ip Konverters
Stick den DeviceInstaller der Firma Lantronix, die Dokumentation zum XPico Modul, welches in dem RS232 - TCP/IP-Konverter enthalten ist sowie ein Link zur Homepage des Herstellers des XPico, auf der Sie immer die aktuellste Dokumentation sowie Software und Firmware finden. -
Seite 7: Konfiguration Des Rs232 - Tcp/Ip Konverters Über Die Serielle Schnittstelle (Rs-232)
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 2.31 Konfiguration des RS232 - TCP/IP Konverters über die serielle Schnittstelle (RS-232) Sollte der RS232 - TCP/IP-Konverter noch nicht auf Ihre Wunsch IP-Adresse voreingestellt sein und Sie das WEB-Interface nicht erreichen, oder das Modul vom Device Installer nicht gefunden wird, können Sie die Einstellungen auch über den seriellen COM-Port vornehmen. -
Seite 8: Anschluß Eines Externen Rs23/Rs422 Konverters
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 2.32 Anschluß eines externen RS23/RS422 Konverters Datenmodus (Normalmodus) Nullmodemmodus (für Einstellungen über CLI) geändert am 04.11.2020 von DO RS232-TCPIP-Konverter_PoE.p65 Seite 8 REINHARDT System- und Messelectronic GmbH Bergstr. 33 86911 Diessen-Obermühlhausen Postfach 12 41 D-86908 Diessen Tel. 08196/934100 und 7001... -
Seite 9: Rs232 - Tcp/Ip Konverter Als Kabelersatz (Tunnel)
Sie können mit 2 RS232 - TCP/IP Konvertern einen "Tunnel" durch ein Netzwerk erstellen, was nichts anderes bedeutet, als dass Sie ein Gerät mit RS232 Schnittstelle über einen RS232 - TCP/ IP Konverter in ein Netzwerk einbinden und mit einem weiteren RS232 - TCP/IP Konverter an einer beliebigen Stelle des Netzwerks wieder Ihren RS232 String auslesen können. -
Seite 10: Ändern Der Baudrate
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 2.5 Ändern der Baudrate Der Konverter wird standardmäßig mit einer Übertragungsrate von 9600Baud ausgeliefert. Die angeschlossene Wetterstation muss ihre Daten ebenfalls mit 9600Baud senden. Wollen Sie die Baudrate ändern, senden Sie der Wetterstation den Befehl zum Ändern der Übertragungsgeschwindigkeit (Baudrate). -
Seite 11: Standard Anschluß Schematas
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 3 Standard Anschluß Schematas 3.1 Standard Anschluß mit RS-232 über PoE Unten sehen Sie die standardmäßige Anschluß-Konfiguration des TCP/IP-Indoor Konverters. Der Konverter sowie die Wetterstation werden über PoE vom Switch oder Router versorgt. -
Seite 12: Anschluß Mit Option Rs-422 Schnittstelle Mit Poe
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 3.3 Anschluß mit Option RS-422 Schnittstelle mit PoE Wenn Ihr TCP/IP-Konverter sowie die Wetterstation mit der Option RS-422 ausgerüstet ist, dann erfolgt der Anschluß an einen Switch mit PoE nach folgendem Schema:... -
Seite 13: Anschluß Mit Option Rs-422 Schnittstelle Ohne Poe
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 3.4 Anschluß mit Option RS-422 Schnittstelle ohne PoE Wenn Ihr TCP/IP-Konverter sowie die Wetterstation mit der Option RS-422 ausgerüstet ist, dann erfolgt der Anschluß an einen Switch ohne PoE nach folgendem Schema:... -
Seite 14: Nachträglicher Anschluß An Eine Bestehende Wetterstation
4 Nachträglicher Anschluß an eine bestehende Wetterstation 4.1 Anschluß ohne PoE mit 2 Netzteilen Hier sehen Sie, wie der TCP/IP-Indoor Konverter nachträglich an eine bestehende REINHARDT Wetterstation angeschlossen wird. Sie können dabei das bestehende RS-232 Kabel der Wetter- station weiter verwenden, und benötigen keine neue Verdrahtung zur Wetterstation. -
Seite 15: Anschluß Mit Poe Mit 1 Netzteil
Bedienungsanleitung RS232 - TCP/IP PoE Konverter für Wetterstationen 4.2 Anschluß mit PoE mit 1 Netzteil Die Erweiterung einer bestehenden Station mit einem TCP/IP-Konverter zum Anschluss an einen Router oder Switch mit PoE erfolgt folgendermaßen. Sie erhalten einen Adapter zur Datenübertragung über das bestehende Kabel (Adaptor 9-pol.
