User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
1
EN: Strip approx. 30mm off
the outer sheath of the cable
DE: Ca. 30mm des Kabels
abisolieren
FR: dénudez le câble sur
30mm
IT: Spelate circa 30mm di
cavo

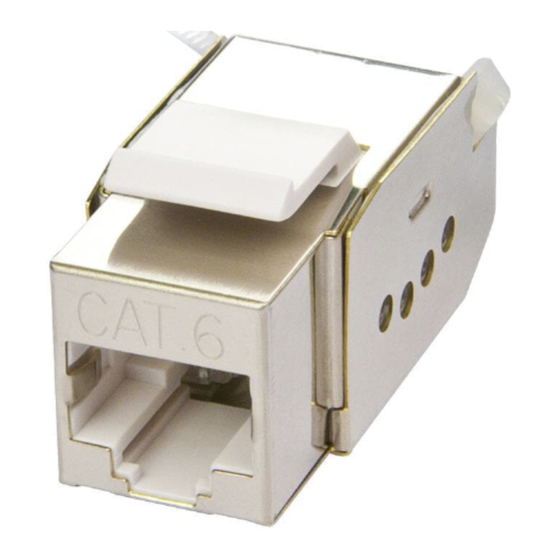

Cat.6 STP Keystone
Open the metal shielding top
cover
Nehmen Sie das obere
Abschirmgehäuse ab
Retirez la protection
supérieure métallique
Rimuovete la copertura
metallica superiore
© LINDY GROUP - FIRST EDITION (August 2016)
2
Pass the cable into the keystone and
lay the shielding and drain wire on
the metal base under the cable tie
Führen Sie das Kabel in den
Keystone ein, Abschirmung und
Beidraht auf das Abschirmgehäuse
unter den Kabelbinder legen
Passez le câble dans le module key-
stone et placez le feuillard de
blindage sur la base métallique, sous
le serre-câble
Inserite il cavo all'interno del frutto
keystone mettendo a contatto la
schermatura del cavo con quella del
frutto stesso
No. 25998
English
Deutsch
Français
Italiano
3
Werbung
Verwandte Anleitungen für Lindy 25998
Inhaltszusammenfassung für Lindy 25998
- Seite 1 IT: Spelate circa 30mm di Rimuovete la copertura Inserite il cavo all’interno del frutto cavo metallica superiore keystone mettendo a contatto la schermatura del cavo con quella del frutto stesso © LINDY GROUP - FIRST EDITION (August 2016)
- Seite 2 EN: Open the toolless IDC Arrange the cable strands on Punch down the strands by block cap the IDC block according to the closing down the IDC cap TIA/EIA 568A/B colour code DE: Öffnen Sie die IDC Die Kabel entsprechend dem Die Kabel auflegen durch Kappen für das werkzeug- TIA/EIA 568A/B Farbcode auf...
