revolt PX-2494 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser 3-fachen Einbau-
Tischsteckdose.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue Einbau-
Tischsteckdose optimal einsetzen können.
Lieferumfang
•
Einbau-Tischsteckdose
•
2 x Befestigungsklammern
•
Bedienungsanleitung
Produktvarianten
•
PX-2494: Versenkbare 3-fach-Einbau-Tischsteckdose,
schwarz
•
PX-2495: Versenkbare 3-fach-Einbau-Tischsteckdose, silber
Technische Daten
Stromversorgung Steckdosen 230 V / 16 A, 3.680 W
5 V bis 3 A / 15 Watt, 9 V
Stromversorgung USB (PD) bis 2 A / 18 Watt und 12 V
bis 1,5 A / 18 Watt
Effizienz im Betrieb 81,9 %
Effizienz im Leerlauf (10%) 79,4 %
Energieverbrauch im Standby 0,07 W
Farbe Metall- PX-2494 schwarz
Abdeckung
PX-2495 silber
Schutzart IP20
Maße 272 x 97 x 91 mm
Gewicht 892 g

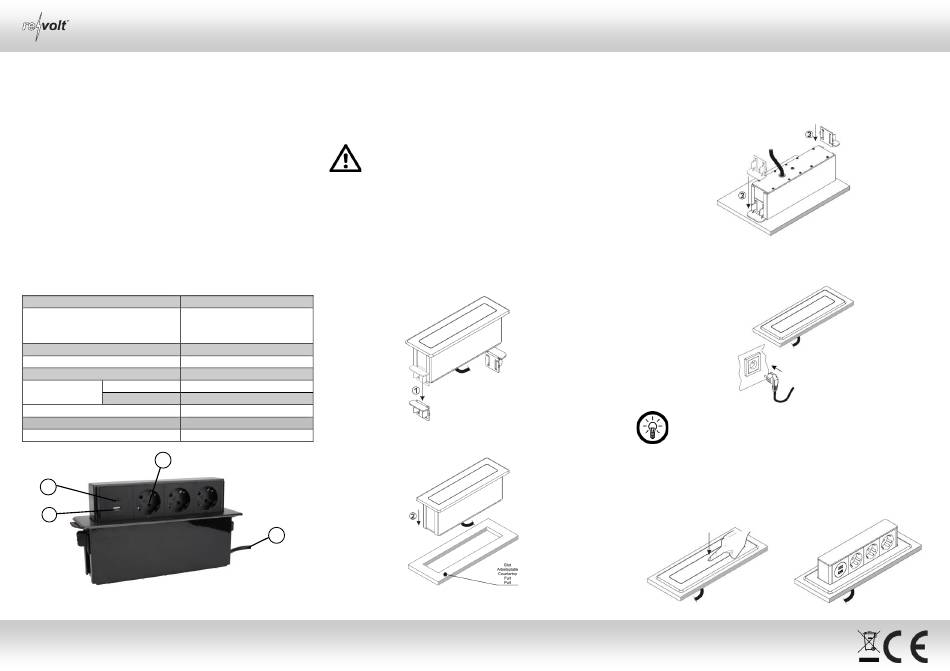

Produktdetails
3
2
1
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

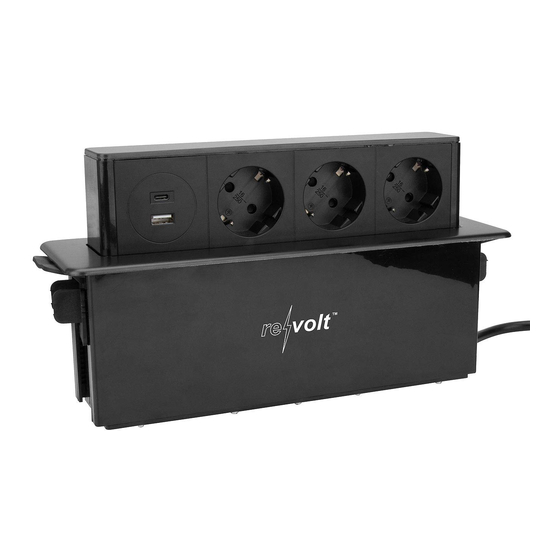

Versenkbare 3-fach-Einbau-Tischsteckdose
mit USB-C PD & QC 3.0
1. USB-A-Anschluss
2. USB-C-Anschluss
3. Schutzkontakt-Steckdosen
4. Anschlusskabel
Installation und Verwendung
ACHTUNG!
Die Installation und der Anschluss der
Stromversorgung sollten nur von einer Person mit
entsprechender Qualifikation und Leistung
aufgrund der Gefahr eines Stromschlags
durchgeführt werden.
1. Bohren Sie eine rechteckige Aussparung von 245 x 58 cm an
die gewünschte Stelle Ihrer Arbeitsplatte.
2. Entfernen Sie die vorinstallierten Befestigungsklammern, in
dem Sie beide Haken an der Seite eindrücken. Ziehen Sie
dann die Schiene nach unten ab.
3. Setzen Sie die Steckdosenleiste passend in die Aussparung
ein.
4
Bedienungsanleitung – Seite 1
4. Setzen Sie die Gegenhalterung von unten auf die
Haltungsschienen der Steckdosenleiste ein, bis sie festen
Kontakt mit der Tischplatte haben. Dadurch wird verhindert,
dass sie mit der Steckdosenleiste aus Versehen den Stecker
aus der Aussparung herausziehen.
5. Verbinden Sie den Netzstecker mit einer Stromquelle
(Steckdose).
HINWEIS:
Das Kabel darf nicht gespannt werden, da sich Ihre
Tisch-Steckdose sonst nicht öffnen kann.
6. Indem Sie auf den vorderen Rand der Abdeckung tippen,
öffnet sich diese und Sie können bis zu drei Netzstecker in
die Tisch-Einbausteckdose einstecken.
© REV2 – 08.02.2021 – LW//RM
PX-2494-675
PX-2495-675
