LCN HL4+ Installationsanleitung
LCN-HL4+
®
Installationsanleitung
Local Control Network
LED 4-Kanal Dimmer 480W
Der LCN-HL4+ steuert LEDs mit konstanter Spannung (üblicher-
weise LED-Streifen für 12V oder 24V). Er bietet 4 Ausgänge, so
dass mit RGBW LEDs beliebige Farben dargestellt werden kön-
nen.
LCN
Er arbeitet am I-Anschluss eines LCN-Modul ab Firmware
170212 (Feb. 2013), mit LCN-PRO ab V6.6.0.
LCN-HL4
Hinweis: Zum Betrieb ist ein 12V oder 24V DC Netzteil erforder-
lich!
LED Dimmer
4 Kanal, 480W
U =12V/24V DC, P =1W
N
V
Lieferumfang
LCN-HL4+ & I-Anschlussleitung.
Funktion

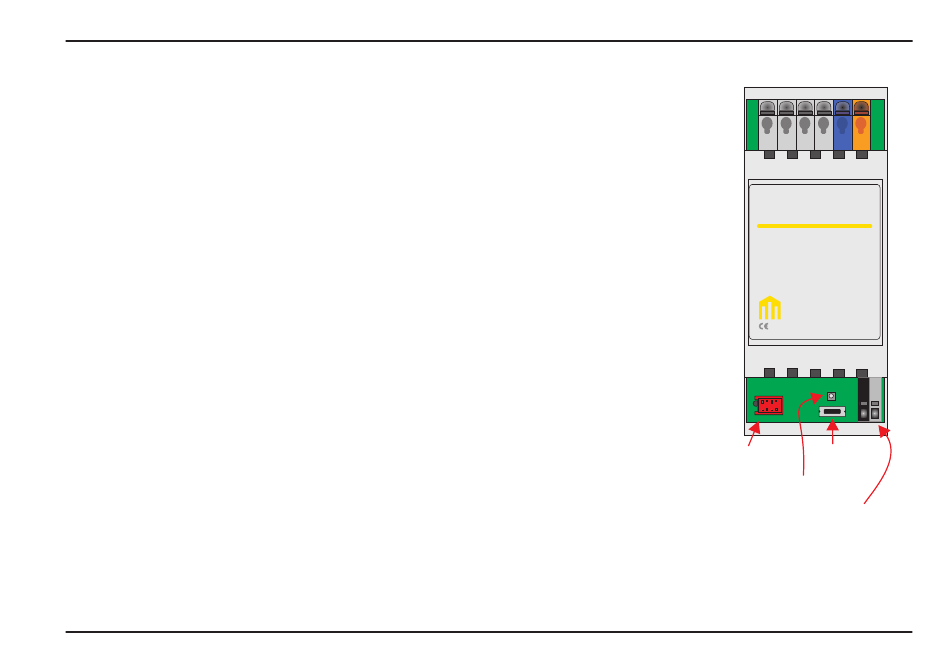

I-Anschluss
Prüftaste
Das Bus-Modul überträgt die Helligkeitswerte der elektroni-
Kontroll-LED
schen Ausgänge 1-4 über den I-Anschluss an den LCN-HL4+.
Slave-Klemmen
Der LCN-HL4+ wandelt diese Werte in ein PWM-Signal für die
LEDs um.
1
Inhaltszusammenfassung für LCN HL4+
- Seite 1 U =12V/24V DC, P =1W Lieferumfang LCN-HL4+ & I-Anschlussleitung. Funktion I-Anschluss Prüftaste Das Bus-Modul überträgt die Helligkeitswerte der elektroni- Kontroll-LED schen Ausgänge 1-4 über den I-Anschluss an den LCN-HL4+. Slave-Klemmen Der LCN-HL4+ wandelt diese Werte in ein PWM-Signal für die LEDs um.
- Seite 2 Die Spannung muss so gewählt werden, dass sie der Nennspannung der ange- schlossenen LEDs entspricht. 12-24DC Belastung Jeder der 4 Kanäle darf mit maximal 5A be- lastet werden. Bei größerem Leistungs- bedarf können weitere LCN-HL4+ als „Sla- ves“ angeschlossen werden. LCN-SHS LCN-HL4 LCN-HL4 Master Slave Leitungslänge/-querschnitt (Richtwer-...
- Seite 3 Datenaufkommen könnte beim Dimmen die Helligkeit/Farbe „springen“, bzw. stufig erscheinen. Mögliche Abhilfe: die Dimm-Rampe sehr schnell oder langsam einstellen. Es ist nicht möglich (und auch nicht sinnvoll), an der EVG-Schnittstelle (LCN-HU, -SHD, - UPx mit -DDR) gleichzeitig DALI Signale auszugeben!
- Seite 4 Inbetriebnahme Der LCN-HL4+ kann an LCN-Busmodulen ab Firmware 170212 (Feb. 2013) betrieben und mit einer LCN-PRO ab Version 6.6.x parametriert werden. Der LCN-HL4+ wird vom Modul automatisch erkannt. Unter dem Punkt „Anschlüsse“ die Einstellung „ Dimmer am I- “ ggf. aktivieren.
- Seite 5 LCN-HL4+ ® Installationsanleitung Local Control Network Es stehen zwei unterschiedliche Ansteuermöglichkeiten zur Verfügung. RGBW Farbmodell ( 4 Kanal) Die Ausgänge werden 1:1 zu RGB umgesetzt. Ausgang 1 steuert rot, Ausgang 2 steuert grün , Ausgang 3 steuert blau und Ausgang 4 die weiße...
- Seite 6 LCN-HL4+ ® Installationsanleitung Local Control Network Wird Ausgang 1 (Helligkeit) angesprochen, liefert der Wert 0% ausgeschaltete LEDs und der Wert 100% maximale Helligkeit. Die Farbe wird dabei unabhängig von der Helligkeit beibehalten. Wird Ausgang 2 (Sättigung) angesprochen, liefert der Wert 0% die Farbe Weiß und der Wert 100% die gewählte Farbe in maximaler Intensität.
- Seite 7 ® Installationsanleitung Local Control Network Konfiguration Mit der LCN-PRO sind folgende Einstellungen möglich: 4 Kanal 1:1 Umsetzung (Kanal x = Ausgang x), z.B. für weiße Beleuchtung. Ausg.1 = Helligk., A2 = Sättigung, A3 = Farbe, A4 = weiß. Ausg.1 = Helligk., A2 = Sättigung, A3 = Farbe, A4 = weiß.
-
Seite 8: Technische Daten
Klemmen/Leitertyp (Ausgang): schraublos, massiv max. 2,5mm oder Litze mit Aderendhülse max 1,5mm LCN-Anschluss: I-Anschlussbuchse, galvanisch getrennt von der Laststeite, I-Anschlussleitung Länge 300mm (steckbar), über LCN-IVH verlängerbar auf max. 50m. Ausgang Spannung: konst. Spannung, Dimmung über PWM-Signal 200Hz-1kHz Strom Summe / pro Kanal:...
