Sebury sTouch2 Bedienungsanleitung Seite 3

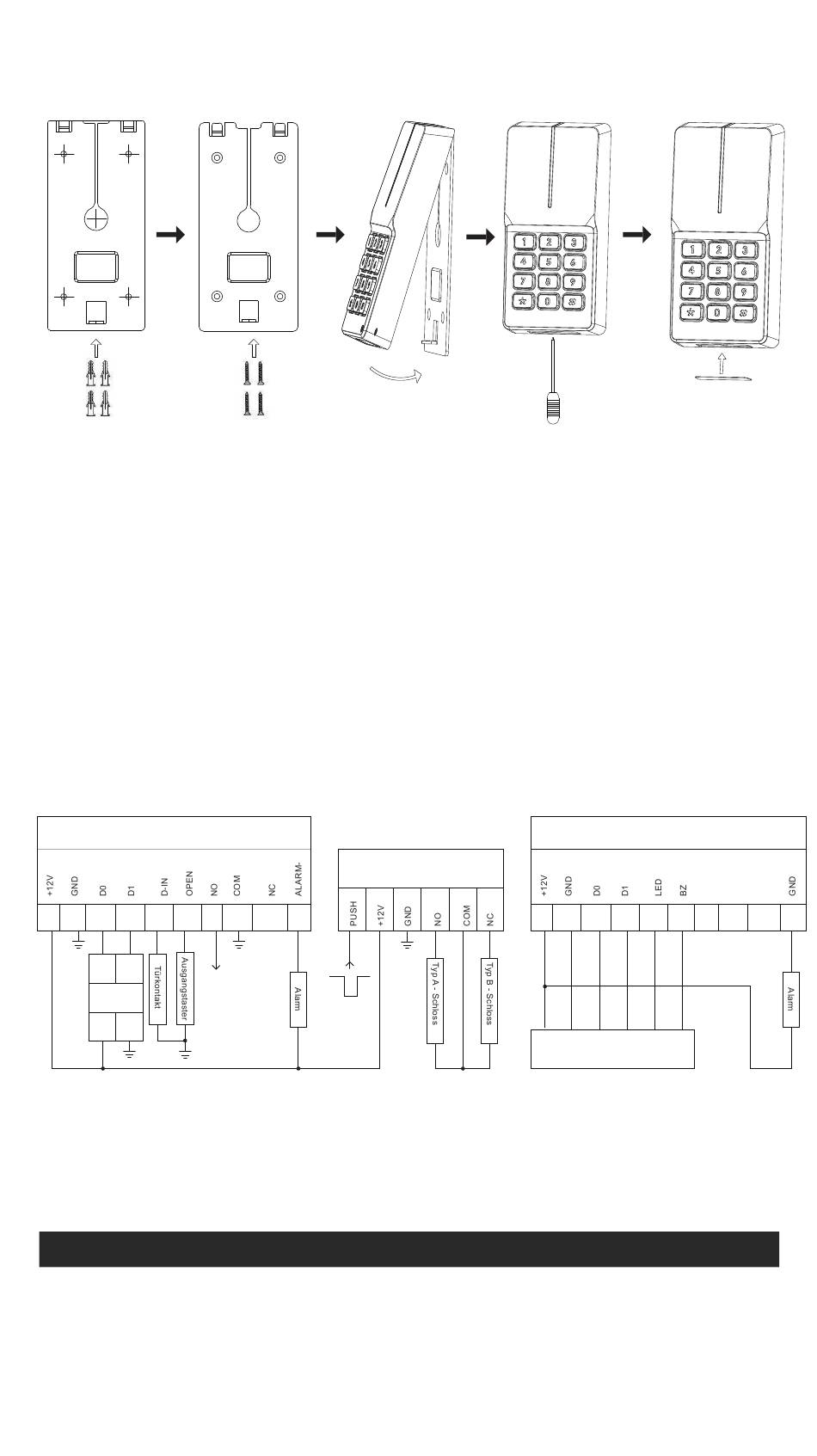

2.2 Installation
1. Kleben Sie die Bohrschablone auf die Wand, bohren Sie ein Loch von 14 mm für das
Anschlusskabel und 4 Löcher von 6 mm für die Installation. Setzen Sie die Dübel ein.
2. Lösen Sie die Schraube an der Unterseite des sTouch2/sKey2 mit einem Schraubendreher
und nehmen Sie sie die Montageplatte ab. Schrauben Sie die Montageplatte mit den Schrauben
an die Wand.
3. Stecken Sie das Anschlusskabel durch die Wand und schließen Sie es gemäß Plan an.
Achten Sie darauf, dass keine falschen oder Kurzschlüsse auftreten. Andernfalls kann das
sTouch2/sKey2 Schaden nehmen. Nach korrekter Überprüfung kurz einschalten, um zu testen,
ob die Anzeige normal ist und ob der Summer piept. Falls nicht, sofort ausschalten und prüfen,
ob die Verkabelung korrekt ist. Installieren Sie nach korrekter Überprüfung das sTouch2/sKey2
auf der Montageplatte an der Wand und befestigen Sie es mit der Schraube.
4. Kleben Sie die Klebe-Abdeckung auf die Schraube.
2.3 Verdrahtung
Standalone-Modus
Rot Grün
Weiß Braun
Schwarz G e l b
grün weiß
RFID-Leser
rot schwarz
Hinweis:
Typ A = Arbeitsstrom (Entriegeln beim Einschalten)
Typ B = Ruhestrom (Entriegeln beim Ausschalten)
3. Manager-Karten-Operationen
3.1 Benutzer hinzufügen
Lesen Sie die Manager-Add-Karte einmal ein. Anschließend können Sie fortlaufend Benutzer-
Transponder einlesen. Abschließend lesen Sie nochmals die Manager-Add-Karte ein.
3.2 Benutzer löschen
Lesen Sie die Manager-Delete-Karte einmal ein. Anschließend können Sie fortlaufend Benutzer-
Transponder einlesen. Abschließend lesen Sie nochmals die Manager-Delete-Karte ein.
Blau Lila Orange Grau
-
PUSH
Relais-Schaltzeit
auf 0 setzen (50mS)
50mS
+
Spezielle Zutrittskontroll-
Spannungsversorgung
+ +
- -
2
Leser-Modus
Rot Grün Weiß Braun Gelb Blau
Schwarz
Wiegand-Controller
Lila Orange Grau
-
+
