SMAVID SMA-VSZ-700304 Installationsanleitung
Security-modul
Quicklinks
Verwandte Anleitungen für SMAVID SMA-VSZ-700304
Inhaltszusammenfassung für SMAVID SMA-VSZ-700304
- Seite 1 Security-Modul SMA-VSZ-700304 Installationsanleitung...
-
Seite 2: Rechtliche Hinweise
Gewährleistung oder Garantie bezüglich der Bedienungsanleitung. Hinweise zu dieser Bedienungsanleitung Diese Installationsanleitung gilt für das Security-Modul SMA-VSZ-700304 als Ergänzung zu allen SMAVID Videosprechanlagen, sowohl IP- als auch die 2-Draht-Versionen. Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. -
Seite 3: Regulatorische Hinweise
Security-Modul Installationsanleitung verstoßen. Armantis haftet nicht, falls dieses Produkt für ungesetzliche Zwecke verwendet wird. Im Fall von Widersprüchen zwischen dieser Bedienungsanleitung und geltendem Recht, hat grundsätzlich die aktuelle Gesetzgebung Vorrang. Regulatorische Hinweise FCC-Information Bitte beachten Sie, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller zugelassen sind, zum Verlust der allgemeinen Betriebserlaubnis führen. - Seite 4 Security-Modul Installationsanleitung die Batterie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informationen wenden Sie sich an Ihre örtliche Verwaltung oder Behörde. Dieses Produkt erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE-Kennzeichnung bestätigt.
- Seite 5 Security-Modul Installationsanleitung werden. • Sollten sich Rauch, Gerüche oder Geräusche in dem Gerät entwickeln, so schalten Sie es unverzüglich aus und ziehen Sie den Netzstecker; dann wenden Sie sich an den Kundendienst. • Falls das Produkt nicht einwandfrei funktionieren sollte, wenden Sie sich an Ihren Händler oder den nächstgelegenen Kundendienst.
- Seite 6 Security-Modul Installationsanleitung Inhaltsverzeichnis Kapitel 1 Aussehen und Anschlüsse ..................6 Kapitel 2.1 Installation mit 2-Draht-Set SMA-VSA-700257 ............9 Kapitel 2.2 Installation mit modularen IP- und 2-Draht-Systemen .......... 10...
-
Seite 7: Kapitel 1 Ansichten Und Anschlüsse

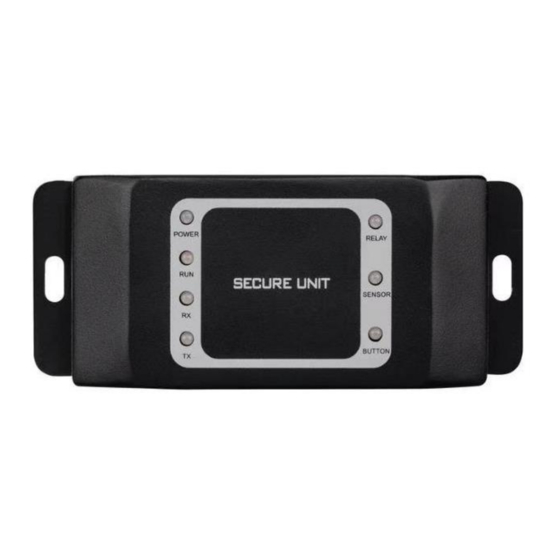

Kapitel 1 Ansichten und Anschlüsse Abbildung 1-1 Frontansicht des Security-Moduls Tabelle 1-1 Beschreibung der LED’s Status Beschreibung POWER konstant rot Das Modul ist mit Spannung versorgt und betriebsbereit. blinkt grün Ein Sabotage-Alarm liegt an. konstant grün Der Sabotage-Kontakt ist offen. Das Modul ist in Betrieb. blinkt grün Die RS-485-Kommunikation ist hergestellt. - Seite 8 Abbildung 1-2 Rückansicht des Security-Moduls Tabelle 1-2 Beschreibung der Rückseite Beschreibung Schnittstelle für RS-485, Stromversorgung, Relais, etc. Sabotage-Schalter DIP-Schalter (Achtung: Schalter 1 für alle Versionen immer in Pos. ON und die Schalter 2-4 in Pos. OFF stellen) Unbenutzte Schnittstelle...
- Seite 9 Group A Power Input Black Group B Green/Brown Sensor Input Black Group C Green/Black Door Button Black Group D White/Purple White/Black Lock Output White/Red Group E Yellow Black RS-485 Blue Abbildung 1-3 Anschlüsse Tabelle 1-3 Beschreibung der Anschlüsse Gruppe Farbe Name Beschreibung + 12V...
- Seite 10 Kapitel 2.1 Installation 2-Draht-Set Für eine erfolgreiche Installation des Security-Moduls SMA-VSZ-700304 mit der Türstation des 2-Draht- Systems SMA-VSA-700257 gehen Sie bitte wie folgt vor: 1) Stellen Sie die Spannungsversorgung her, indem Sie die Kabel »POWER_IN« an der roten Leitung mit +12 Volt und an der schwarzen mit Masse verbinden (separates Netzteil 12V/DC 0,5A erforderlich).
- Seite 11 Kapitel 2.2 Installation modulare Systeme Für eine erfolgreiche Installation des Security-Moduls SMA-VSZ-700304 mit den Türstationen SMA- VIPH1-700401 (IP) und SMA-VIPZH-700423 (2-Draht) gehen Sie bitte wie folgt vor: 1) Stellen Sie die Spannungsversorgung her, indem Sie die Kabel »POWER_IN« an der roten Leitung mit +12 Volt und an der schwarzen mit Masse verbinden (separates Netzteil 12V/DC 0,5A erforderlich).
- Seite 12 Abbildung 2-3 Modulanschlusskabel an Außenstation 5) Starten Sie nun die Client-Software SV-VMS. Konfigurieren Sie in der Türstation »DOOR1« oder “DOOR2” als »securityModule« (siehe Abbildung 2-4) und speichern Sie. Bitte unbedingt auf eine aktuelle Firmware-Version achten! Abbildung 2-4 Einstellung der Funktion in SV-VMS 6) Stellen Sie den Zeitraum für die Aktivierung des Relais über die “Dauer der Türentriegelung”...
- Seite 13 Abbildung 2-5 Einstellung der Zeit für die Türentriegelung 7) Überprüfen Sie nun die korrekte Funktion des Security-Moduls, indem Sie auf der Innenstation der Video-Sprechanlage den Türöffner für die konfigurierte Tür (1 oder 2) betätigen. Die LED »RELAY« auf dem Security-Modul leuchtet für die eingestellte Dauer grün bei aktiviertem Relais. Hinweis: Die weiteren Anschlüsse des Security-Moduls werden nur bei entsprechendem Bedarf verwendet.
- Seite 14 Inverkehrbringer Armantis GmbH Seebachring 74 D-67125 Dannstadt MAIL: smavid@armantis.de WEB: www.smavid.de...
