Steinhof A-079 Montage- Und Gebrauchsanleitung

AUDI A4 (Kombi)
PRZEZNACZENIE
Zaczep kulowy A -079 do samochodu Audi A4 (4D/Kombi) jest
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy A -079 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep
kulowy A -079 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne
obci¹¿enie zaczepu, tj. :
Typ: A -079
Zaczep kulowy do samochodu Audi A4 (4D/Kombi)
A50-X Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0304-00
Nr. œwiadectwa Homologacji zaczepu kulowego
D = 10,1 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1800 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D
kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy -079 do samochodu A Audi A4 (4D/Kombi)
1. Korpus - 1 szt.
2. Uchwyt do gniazda elektrycznego - 1 szt.
3. Kula - 1 szt.
4. Podk³adka dystansowa - 2 szt.
5. Podk³adka specjalna Ø40/Ø10,5x2,5 - 6 szt.
- 4 szt.
6. Œruba M10x100
(PN/M-82101)
W celu zamontowania zaczepu kulowego A-079 nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu kulowego wymaga podcinania zderzaka tylnego w samochodzie.
2.Rozkrêciæ zaczep na elementy monta¿owe.
3.Usun¹æ ok³adzinê baga¿nika.
30.10.2015.
FITTING AND OPERATION MANUAL.
DESTINATION
Tow bar A-079 for a Audi A4 (4D/Avant) is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar A-079 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar A-079 has a rating plate describing correct and safe loads of the hook :
The tow bar for Audi A4 (4D/Avant)
Typ: A-079
A50-X Tow bar class ( compressing device )
Tow bar certification of approval number
e20 0304-00
D = 10,1 kN Teoretical related force working on a ball hook
Max permissible vertical load of the hook ball
S = 75 kg
R = 1800 kg Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING

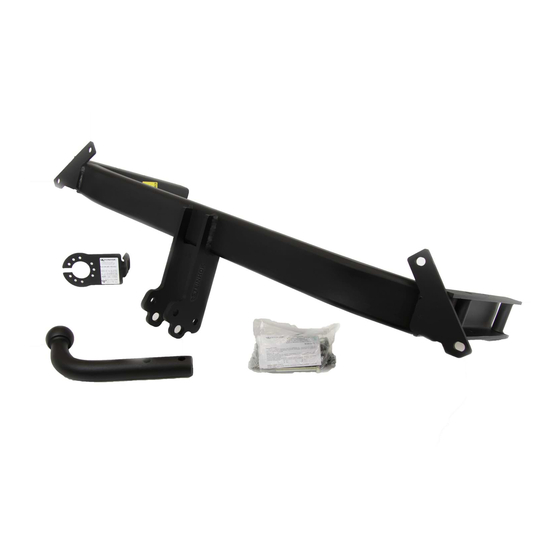

The tow bar A-079 for Audi A4 (4D/Avant) is made up of the following elements :
1. Tow bar's body - 1 piece
2. Electrical socket plate - 1 piece
3. Tow ball - 1 piece
4. Distance insert - 2 pieces
5. Special washer Ø40/Ø10,5x2,5 - 6 pieces
6. Bolt M10x100 - 4 pieces
Follow the general directions in order to fit A-079 tow bar properly
1.Rear bumper cutting is required.
2.Take the tow bar to pieces.
30.10.2015.
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
AUDI A4 (4D)
(11/1994-11/2000r.)
(12/1995-11/2001r.)
Nr kat. A-079
przeznaczony do holowania
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów.
7.Œruba M12x100
(PN/M-82101)
8.Podk³adka sprê¿ysta Ø10,2
9.Podk³adka sprê¿ysta Ø12,2
10.Podk³adka zwyk³a Ø13,0
11.Nakrêtka M10
12.Nakrêtka M12
Nr kat. A-079
TOW BAR A-079
AUDI A4 (4D)
(11/1994 - 11/2000r.)
AUDI A4 Avant
(12/1995 - 11/2001r.)
Cat. No.A-079
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
2
7. Bolt M12x100
8. Spring washer Ø10,2
9.Spring washer Ø12,2
10.Flat washer Ø13,0
11.Nut M10
12.Nut M12
Cat. No. A-079
4.Zdemontowaæ zderzak tylny samochodu a nastêpnie odkrêciæ wsporniki zderzaka po prawej i lewej
stronie.
5. W³o¿yæ korpus (1) w zderzak i skrêciæ wstêpnie fabrycznymi œrubami M8. Wyznaczyæ miejsce
podciêcia (wyciêcie pod uchwyt kuli) i wykonaæ podciêcie zderzaka wraz z aluminiowym
wzmocnieniem.
/
6.Zamontowaæ zderzak do korpusu (1) za pomoc¹ fabrycznych œrub M8.
7. Wsun¹æ korpus zaczepu (1) wraz z zamontowanym zderzakiem do wewn¹trz pod³u¿nic a nastêpnie
od strony baga¿nika skrêciæ za pomoc¹ œrub M10x100 (6) wraz z podk³adkami specjalnymi
Ø40/Ø10,5x2,5 (5), sprê¿ystymi Ø10,2 (8) oraz nakrêtkami M10 (11).
8.Przykrêciæ kulê (3) do korpusu (1) wraz z wk³adkami dystansowymi (4) oraz uchwytem do gniazda
elektrycznego (2) œrubami M12x100 (7) wraz z podk³adkami zwyk³ymi Ø13,0 (10) sprê¿ystymi
Ø12,2 (9) oraz nakrêtkami M12 (12).
9.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
UWAGA:
Po zamontowaniu zaczepu kulowego nie ma ju¿ miejsca na osadzenie w pod³u¿nicach
wsporników zderzaka.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i
eksploatacjê zaczepu kulowego A
Po zamontowaniu zaczepu kulowego A-079 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego A-079 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
- 2 szt.
- 4 szt.
- 2 szt.
- 2 szt.
- 2 szt.
- 2 szt.
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
3.Remove the boot cover.
4. Remove back bumper and then remove the right and left bumper supports.
5. Put 1 into bumper and screw together with M8. Mark the cutting surface and then cut it off together.
6. Attach the bumper to 1 using M8.
7.Put 1 together with attached bumper inside the railway chassis and then from the bumper side screw
using 6 and 5 and 8 and 11.
8. Attach 3 to 1 together with 4 and 2 using 7, 10, 9 and 12.
9.Check if all bolts and nuts are correctly tightened.
CAUTION:
There is not insert the bumper's strengthening back to the longitudinals.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar A-079 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
- 2 pieces
- 4 pieces
- 2 pieces
- 2 pieces
- 2 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
-079 w samochodzie Audi A4 (4D/Kombi).
.
Nr kat. A-079
in a Audi A4 (4D/Avant)
Cat. No. A-079
