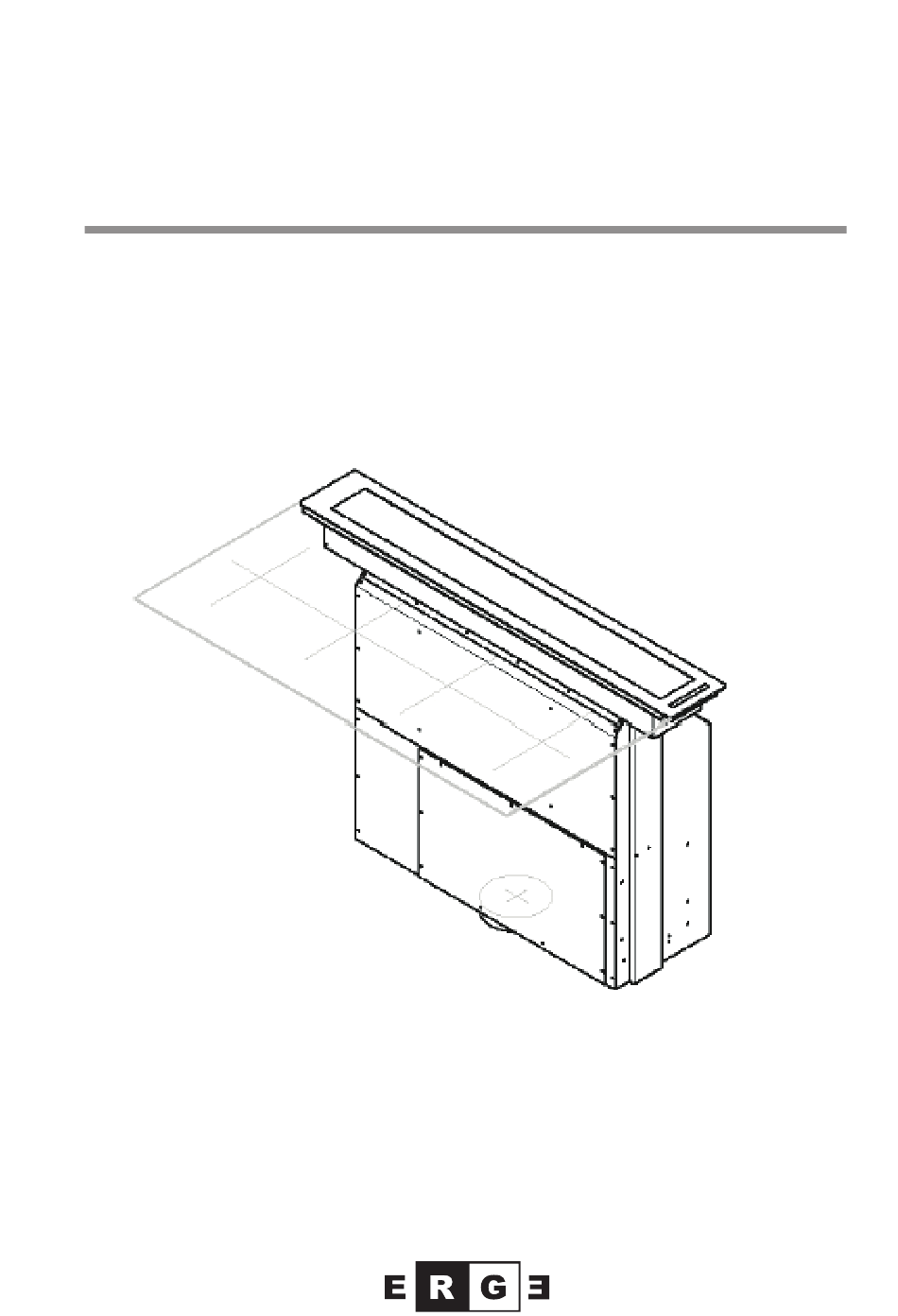

- Seite 1 Bedienungs- und Montageanleitung EVO 01...
- Seite 2 Ihnen, dass Sie sich für einen Airstream EVO 1 Dunstabzug entschie- den haben. AirStream ist eine Marke der ERGE GmbH, die unser Sortiment im Bereich der Dunstab- ® zugshauben zusammenfasst. EVO steht für Evolution und permanente Weiterentwicklung.
-
Seite 3: Zu Dieser Anleitung
Für den Muldenlüfter „EVO 01“ wird in dieser Bedienungsanleitung auch der Begriff „Gerät“ verwendet. Bestimmungsgemäßer Gebrauch Der Muldenlüfter EVO 01 ist zum Einbau hinter einem Kochfeld vorgesehen, um den entste- henden Kochdunst aufzunehmen. Der Muldenlüfter ist nur für den Betrieb in Verbindung mit einem Induktionskochfeld oder HiLight -Kochfeld bestimmt und darf nicht mit Gaskochfel- ®... -
Seite 4: Typenschild
Typenschild Auf dem Typenschild befi nden sich die In-formationen zu Gerätetyp, Serien- nummer, Anschlussdaten und weitere Produktspezifi kationen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Montage und Einbau ......17 Zu dieser Anleitung ....... 3 Zu Ihrer Sicherheit ........17 Symbole in der Anleitung ......3 Wahl der Betriebsart ....... 17 Bestimmungsgemäßer Gebrauch ..3 Lieferumfang .......... 17 Typenschild .......... 4 Arbeitsplatte vorbereiten ......17 Sicherheitshinweise ...... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Kinder im Haushalt Teile und Verpackung nicht Kindern überlassen. Es besteht Erstickungsgefahr durch Folien- und Kartons. Das Gerät ist kein Spielzeug für Kinder! Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 7: Beim Gebrauch
Beim Gebrauch WARNUNG: Es besteht Feuergefahr, wenn die Reinigung nicht nach den Angaben der Anweisung ausge- führt wird. Beachten Sie nachfolgende Hinweise: • Öffnungen zur Be- und Enlüftung nie abdecken oder zustellen. Das Gerät kann dadurch beschädigt werden. • Keine brennbaren oder expolosiven Stoffe absaugen. Diese können entzünden! •... -
Seite 8: Entsorgung
Entsorgung Verpackungsmaterial entsorgen Alle Verpackungsmaterialien sind umweltverträglich und wiederverwendbar. Das Ver- packungsmaterial kann bei der Verkaufsstelle zurückgegeben werden oder den örtlichen Sammelstellen für Altpapier und Kunststoffe (Folien, Schaumstoffe) zugeführt werden. Altgerät entsorgen Dieses Gerät ist entsprechend der EGRichtlinie 2012/96/EG gekennzeichnet. Es darf nicht über den Hausmüll entsorgt werden, sondern muss dem örtlichen Rücknahmesystem für Elektro-und Elektronik-Altgeräte zugeführt werden. -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Funktionsbeschreibung Der Muldenlüfter EVO 01 ist mit einer automatisch öffnenden und schließenden Lamelle ausgerüstet. Beim Einschalten des Geräts öffnet sich die Lamelle und der Kochdunst wird in die Öffnung abgesaugt. Nach dem Ausschalten schließt sich die Lamelle zeitversetzt. Das Gerät gibt es in zwei verschiedenen Ausführungen. Als Umluftgerät und als Abluftgerät (siehe auch Betriebsarten). -
Seite 10: Bedienfeld
Lüfter einschalten • Lüfterstufe 1 einschalten:Taste C+ oder E kurz drücken • Umschalten auf Lüfterstufe 2, 3, 4: Taste C+ jeweils kurz drücken • Stufe 4 (Intensivstufe) direkt einschalten:Taste C+ mindestens eine Sekunde drücken Lüfter ausschalten • Lüfter eine Stufe zurückschalten: Taste C– kurz drücken. •... -
Seite 11: Lamelle Öffnen (Reinigungsstellung)
Lamellen öffnen (Reinigungsstellung) Zur Reinigung kann die Lamelle geöffnet und herausgenommen werden, ohne dass der Lüfter eingeschaltet wird. • Lamelle öffnen: Bei ausgeschaltetem Lüfter die Taste C- für mindestens 3 Sekunden gedrückt halten. Die Stufen-LEDs B bilden ein Laufl icht und die Lamelle öffnet sich. -
Seite 12: Reinigung Und Pflege
Reinigung und Pflege GEFAHR Eindringende Feuchtigkeit kann einen Stromschlag verursachen oder das Gerät beschädigen. Das Gerät nicht mit Wasser abspritzen oder mit Dampf reinigen. VORSICHT Das Gerät wird während des Betriebs heiß. Dadurch besteht Verbrennungsgefahr. Das Gerät vor der Reinigung abkühlen lassen. VORSICHT Bauteile am Gerät können scharfkantig sein. -
Seite 13: Filter Reinigen
Aluminiumfl ächen Die Aluminiumfl ächen mit einer Spüllauge feucht abwischen. Nur wenig Wasser verwenden. Eingetrocknete Stellen mit wenig Wasser einweichen. Mit einem weichen Tuch nachreiben und trocknen. Gerätegehäuse Das Gerätegehäuse mit einer Spüllauge feucht abwischen. Nur wenig Wasser verwenden. Mit einem weichen Tuch nachreiben und trocknen. Bei starken Verschmutzungen einen handelsüblichen Fettlöser verwenden. - Seite 14 Hinweis: Im Umluftbetrieb wird zusätzlich zum Alumetallfettfi lter ein Geruchsfi lter verwendet, da die gereinigte Luft wieder der Raumluft zugeführt wird. Bei Abluft trägt dieser Filter zur Feuchtigkeitsabsorbation bei. Geruchsfi lter (A) aus dem Rahmen des Alumetallfettfi lters herausziehen. Alumetallfettfi lter reinigen Reinigung in der Geschirrspülmaschine: •...
-
Seite 15: Hilfe Bei Funktionsstörungen
Hilfe bei Funktionsstörungen Was Sie selbst tun können Oft können Störungen leicht selbst behoben werden. Beachten Sie aber die Sicherheitshin- weise. GEFAHR Stromschlaggefahr – unsachgemäße Reparaturen sind gefährlich. Reparaturen an elektrischen Einrichtungen dürfen nur durch den Kundendienst oder eine Elektro-Fachkraft durchgeführt werden. Ein defektes Gerät nicht mehr benutzen und den Netzstecker ziehen oder die Sicherung im Sicherungskasten ausschalten. -
Seite 16: Kundendienst
Neuprogrammierung Handsender Nach dem Batterietausch kann es sein, dass der Handsender auf Ihr Gerät neu einprogram- miert werden muss. Gehen Sie hierzu bitte wie folgt vor: • Die AUS und LICHTTASTE am Gerät gemeinsam ca. 5 Sekunden drücken • Dann blinkt abwechselnd die ROTE und BLAUE LED in dem Display •... -
Seite 17: Montage Und Einbau
Montage und Einbau Zu Ihrer Sicherheit Die Montage darf nur von Fachkräften mit entsprechenden Kenntnissen und Erfahrungen durchgeführt werden. Diese Personen müssen in der Lage sein, Gefahren zu erkennen und mögliche Gefährdungen zu vermeiden. Ein elektrischer Festanschluss darf nur durch eine Elektro-Fachkraft durchgeführt werden. Die am Einbauort gültigen rechtlichen Vorschriften sind zu beachten. -
Seite 18: Unterschrank Vorbereiten
Aufl iegender Einbau Hinweis: Beachten Sie die Gerätetiefe unterhalb der Arbeitsplatte. EVO 01 mit KIS 100 EVO 01 mit KIS 301 / KHT 301 Den Ausschnitt für den Lüfterentsprechend der Skizze aus derArbeitsplatte aus- schneiden. Dabei die Maße des Kochfeldes berücksichtigen. -
Seite 19: Elektrischer Anschluss / Transportsicherung
Den Ausschnitt für den Lüfterensprechend der Skizze herstellen. Dabei die Maße des Kochfeldesberücksichtigen. Die Einfräsung genau und sauberausführen, da die Schnittkanten sichtbar bleiben. Die eingefräste Fläche reinigen und entfetten. Den Lüfter einsetzen. Das Kochfeld (C) auf den Winkel (A) andem Lüfter aufl egen. -
Seite 20: Stecker Anschluss Plasma (Optional)
4-poliger Stecker Anschluss Plasmafilter (optional) GEFAHR! Stromschlaggefahr! Steckverbindung Plasma muss vor dem Netzanschluss erfolgen! Steckersicherung und Schutzabdeckung darf nur bei Anschluss des entsprechen- den Plasmafilters (optional) abgenommen werden! Vorgehensweise Steckersicherung am 4-poligen Stecker (Plasma) des Kochfeldes öffnen und Schutzabdeckung entfernen. Den 4-poligen Gegenstecker vom Plasmafilter (g) aufstecken bis dieser sicher einrastet. -
Seite 21: Technische Daten
Technische Daten Anschlussspannung: 230 V – 240 V Frequenz: 50/60 Hz Energieverbrauch pro Jahr (Din EN 61591): 22 kWh/annum Energieeffizienzklasse (Din EN 61591): Leistungsaufnahme (Din EN 61591): 240 W Stromaufnahme: 1,8 A Leistungsregelung: 4-stufig Fördervolumen (Din EN 61591): Stufe 1: minimal 584 m3/h Stufe 4: maximal 908 m3/h... - Seite 22 Maße EVO 01 1000 325,5...
