Inhaltszusammenfassung für Hekatron BASIS X

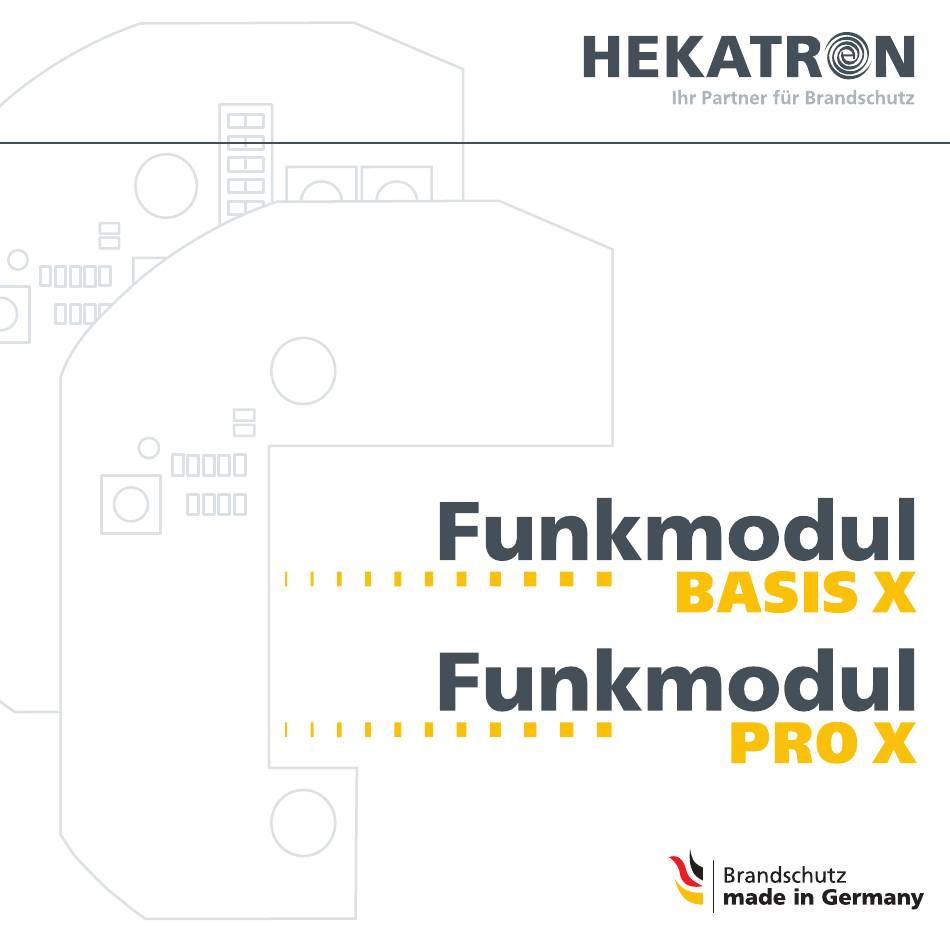

  • Seite 1 Bedienungsanleitung...
  • Seite 2 Kurzanleitung Funk-Inbetriebnahme Eine Inbetriebnahme des Funksystems ist unbedingt erforderlich, da sonst keine Funkvernetzung besteht. Wurde die Inbetriebnahme nach der Montage nicht durchgeführt beginnt das Lauflicht (grün-orange-rot) an der Test taste des Rauchwarnmelders alle 8 Sekunden zu blinken. Zusätzlich wird nach 2 Stunden durch eine akustische Statusmeldung auf die noch ausstehende Inbetriebnahme aufmerksam gemacht.
  • Seite 3     • Funkmodul-LED blinkt nach dem Einstecken für ca. 5 Sekunden. • Erhöht sich die Blinkfrequenz der Funkmodul-LED, war die Anmeldung am Ge- nius Plus X nicht erfolgreich. Funkmodul entfernen und nochmals einstecken. Rauchwarnmelder in den Sockel eindrehen (s. Bedienungsanleitung Genius Plus X). Nach dem Eindrehen des Rauchwarnmelders in den Sockel erfolgt der auto- matische Selbsttest des Rauchwarnmelders, nicht des Funkmodules. An der Testtaste des Rauchwarnmelders wird mittels Lauflicht (grün-orange-rot) alle 8 Sekunden auf die noch fehlende Funk-Inbetriebnahme hingewiesen.
  • Seite 4 3. Funk-Inbetriebnahme (ausführliche Infos siehe Kapitel 6.5) Schritt Was ist zu tun? / Reaktion Erstinbetriebnahme Am letzten zu montierenden Rauchwarnmelder mit Funkmodul die rote Bedientaste des Funkmodules für 5 Sekunden betätigen, bis die Funkmodul-LED permanent rot leuchtet. Anschließend den Melder in den Sockel eindrehen. Erweiterung/Austausch Achtung: Die Funk-Inbetriebnahme muss an einem bereits eingelernten/zur Linie gehörenden Funk-Rauchwarnmelder gestartet werden. Alle erreichbaren und funktionsfähigen Funk-Rauchwarnmelder gleicher Linie signalisieren für 15 Minuten die Bereitschaft zur Inbetriebnahme. Der Signalton wird im Intervall mit reduzierter Lautstärke ausgegeben. In diesen 15 Minuten alle signalisierenden Funk-Rauchwarnmelder zur Systeman- meldung durch Betätigen ihrer Testtaster bestätigen. Der Rauchwarnmelder muss im Sockel bleiben. Die Bestätigung erfolgt durch positiven Selbsttestton und einmaligem Blinken der grünen LED.
  • Seite 5: Inhaltsverzeichnis

    Inhalt 1. Allgemeine Informationen ..............7 2. Sicherheit ................... 8 3. Aufbau Funkmodule ................. 11 4. Produktbeschreibung ................ 12 5. Reichweitentest (nur Funkmodul Pro X) ........... 18 6. Funk-Inbetriebnahme ................ 21 7. Linien Erweiterung/Austausch ............43 8. Programmierung löschen / W erkseinstellung ........45 9. Statusmeldung stumm schalten ............45 10.
  • Seite 7: Allgemeine Informationen

    1. Allgemeine Informationen Die Hekatron Funkmodule Basis X und Pro X wurden speziell für den Einsatz im Rauchwarnmelder Genius Plus X entwickelt. Der Rauchwarnmelder Genius Plus X ist in Kombination mit den Funkmodu- len Basis X und Pro X nach VdS 3515 für Rauchwarnmelder mit Funkvernet- zung anerkannt (VdS G-Nr. 215027). Die mit den Funkmodulen Basis X oder Pro X vernetzten Rauchwarnmelder ersetzen keine Brandmelderzentrale. Wird im Falle einer Rauch- oder Brand- erkennung eine direkte Alarmweiterleitung zur Feuerwehr gewünscht oder gefordert, sind Brandmeldeanlagen gemäß DIN 14675 einzusetzen. Bei der Planung- und Projektierung von Brandmelderzentralen unterstützen wir Sie gerne. Hekatron haftet nicht für Aufwände und Kosten, welche durch das Alarmieren von hilfeleistenden Stellen, wie z. B. durch Wachdienste oder Feuerwehreinsätze, entstehen können. Bitte lesen Sie vor der Montage des Funkmoduls diese Bedienungsanleitung sorgfältig durch und bewahren Sie diese auf. Bei Fragen wird Ihnen Ihr Fachhändler gerne Auskunft geben. Für die Montage und Bedienung des Rauchwarnmelders Genius Plus X lesen Sie bitte die Bedienungsanleitung Genius Plus/Plus X Art.-Nr. 7002937.
  • Seite 8: Sicherheit

    2. Sicherheit 2.1. Symbolerklärung Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalwörter einge- leitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt beachten, um Personen- und Sachschäden zu vermeiden. Sicherheits- und Warnhinweise: WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. ACHTUNG! … weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. HINWEIS! … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor.
  • Seite 9: Bestimmungsgemäße Verwendung

    2.2. Bestimmungsgemäße Verwendung Die Funkmodule Basis X und Pro X dürfen nur in die dafür vorge s ehenen Rauchwarnmelder Genius Plus X installiert werden. Der Einsatzbereich ist auf Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung beschränkt. Andere Anwendungsmöglichkeiten sind gegebenenfalls mit den zuständigen Behörden abzuklären. Funkvernetzte Rauchwarnmelder stellen keinen Ersatz für eine Brandmelderzentrale dar. Sicherheitshinweise, die den Rauchwarnmelder betreffen, siehe Bedienungs- anleitung Genius Plus/Plus X. WARNUNG! Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Benutzung der Funkmodule Basis X und Pro X kann zu gefährlichen Situationen führen.
  • Seite 10: Sicherheitshinweise

    2.3. Sicherheitshinweise WARNUNG! Unsachgemäße Montage, Inbetriebnahme und Wartung der Funkmodule Basis X und Pro X kann zu Lücken im Brandschutz und zu gefährlichen Situationen führen. Deshalb: ■ Die Bedienungsanleitung für die Funkmodule Basis X und Pro X muss vor Beginn aller Arbeiten durchgelesen und verstanden werden. ■ Alle Sicherheitshinweise müssen beachtet und alle Hand- lungsanweisungen eingehalten werden. ■ Die Montage, Inbetriebnahme und Wartung der Rauch- warnmelder mit Funkmodul sollte von einem ausgebildeten Fachmann vorgenommen werden. Werden die Rauchwarnmelder mit Funkmodul für Renovie- rungsarbeiten demontiert, kann in dieser Zeit keine Raucher- kennung erfolgen.
  • Seite 11: Aufbau Funkmodule

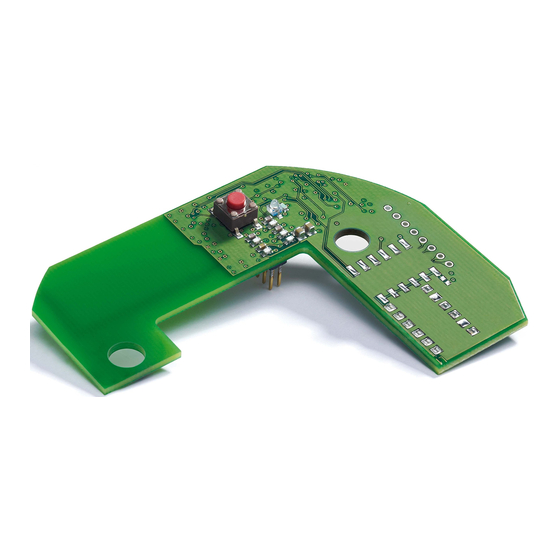

    3. Aufbau Funkmodule           Funkmodul Basis X Funkmodul Pro X  Drehschalter zur Einstellung der Linie (A-I und 0-9)  DIP-Schalter / Funktionsschalter für Funkmodul Pro X  Führungsöffnungen  Funkmodul-LED  Bedientaste (rot) 3.1. Lieferumfang 1 x Funkmodul Basis X bzw. Pro X 1 x Bedienungsanleitung 2 x Gummiringe zur Fixierung...
  • Seite 12: Produktbeschreibung

    4. Produktbeschreibung 4.1. Funkmodul Basis X Das Funkmodul Basis X ist für die Anwendung in Wohnungen, Ein f amilien- häusern oder ähnlichen Umgebungen konzipiert. Beim Funkmodul Basis X ist keine Konfiguration oder Linieneinstellung erforderlich. Es muss lediglich eine Funk-Inbetriebnahme durchgeführt werden. Beim Funkmodul Pro X stehen zusätzliche Funktionen zur Verfügung (siehe Kapitel 6.3). 4.2. Funkmodul Pro X Das Funkmodul Pro X ist für die Anwendung in Mehrfamilienhäusern, Kindergärten- und Tagesstätten o. Ä., wo z. B. ein Sammelalarm im Treppen- haus erfolgen soll oder gezielte Alarmunterdrückung an einzelnen Meldern erforderlich ist, konzipiert. 4.3. Mischbetrieb von Genius Plus X und Genius Hx Systemkomponenten Ein Mischbetrieb ist grundsätzlich möglich, jedoch mit eingeschränktem Funktionsumfang, siehe „Übersicht Systemkompatibilität Genius Hx/Plus X“...
  • Seite 13 4.4. Eigenschaften der Funkmodule Basis X und Pro X Identifikationscode Jeder Linie wird bei der Funk-Inbetriebnahme automatisch ein eindeutiger Identifikationscode (ID) zugewiesen, den alle Melder dieser Linie erhal- ten. Nach der Inbetriebnahme können die Funkmodule nur noch durch Meldungen von Funkmodulen gleicher Linie und ID ausgelöst werden. Meldungen von Nachbarsystemen werden ignoriert (Ausnahme: Sammela- larmlinien - nur Pro X).
  • Seite 14: Alarmübertragung

    Repeaterfunktion: Jedes Funkmodul besitzt einen Repeater. Repeater empfangen Signale und senden diese mit maximaler Sendeleistung weiter. Weitergeleitet werden alle Telegramme mit gleicher Linie und ID sowie Telegramme, die über eine Sammelalarmlinie (siehe Kapitel 6.3.3) für das Funkmodul bestimmt sind. Telegramme, die nicht aus der gleichen Linie oder nicht für das Funkmodul bestimmt sind, werden nicht repeated.
  • Seite 15: Signallaufzeiten

    Signallaufzeiten Bei der Projektierung eines Funknetzwerkes ist die Ausbreitungsge- schwindig keit eines Funktelegrammes zu beachten. Befindet sich das Funknetzwerk in Ruhe (keine Funktelegramme im Umlauf), breitet sich das Signal sehr schnell aus ca. 5-10 Sekunden. Befinden sich Telegramme im Umlauf, verzögert sich das Aussenden eines Telegrammes entsprechend folgender Formel: Signallaufzeit max. = Anzahl Melder x 3,5 Sekunden Beispiel: In einem Funknetzwerk befinden sich 20 Funk-Rauchwarnmelder. Einer dieser Melder detektiert Rauch und sendet das Alarmtelegramm nach Ablauf der Verzögerungszeit von 20 Sekunden an seine verbundenen Melder. Wird das Alarmsignal kurz danach stumm geschaltet, dauert es max. 70 Sekunden (20 Rauchwarnmelder x 3,5 Sekunden) bis alle Funk-Rauch- warnmelder wieder ausgehen. Wird nach Ablauf der Signallaufzeit stumm geschaltet, gehen alle Funk-Rauchwarnmelder nach 5-10 Sekunden aus. t0 = 0 s t2 = 22 s Branddetektion...
  • Seite 16: Schnelle Ortung Von Alarmen

    Schnelle Ortung von Alarmen: Wird die Testtaste eines Funk-Rauchwarnmelders betätigt, welcher einen empfangen Alarm signalisiert, so gehen alle Hupen derjenigen Melder aus, die keinen Rauch detektiert haben. Rauchwarnmelder, die den Rauch detek- tiert haben, signalisieren den Alarm weiter und können so schnellstmöglich lokalisiert werden. Schlafzimmertauglich: Durch die integrierte Echtzeituhr im Genius Plus X wird eine Statusmeldung, welche den Betrieb des Rauchwarnmelders nicht beeinträchtigt, zwischen 21:00 bis 7:00 Uhr MEZ (Winterzeit) unterdrückt.
  • Seite 17 4.5. Eigenschaften Funkmodul Pro X Linienbildung über Drehschalter: Zwei Drehschalter für die Einstellung von maximal 70 Linien (siehe Kapitel 7). Alle Funk-Rauchwarnmelder gleicher Linie können Meldungen austau- schen. Pro Linie müssen mindestens zwei und dürfen max. 20 Funk-Rauch- warnmelder installiert werden. Gleichzeitige Inbetriebnahme mehrerer Funknetzwerke: Funknetzwerke mit unterschiedlicher Linieneinstellung können gleichzeitig in Betrieb genommen werden. Reichweitentests: Mit dem Funkmodul Pro X kann eine Reichweitenmessung durchgeführt werden.
  • Seite 18: Reichweitentest (Nur Funkmodul Pro X)

    5. Reichweitentest (nur Funkmodul Pro X) Die Linie I.1 wurden speziell für die Reichweitenmessung konzipiert. Diese Linie ermöglicht es ohne zusätzliches Equipment, einen Reichweitentest durchzuführen. Der Reichweitentest wird mit ca. 70 % der Sendeleistung durchgeführt. Die Linie I.1 wird zur Ermittlung des maximalen Abstandes zwischen zwei Rauchwarnmeldern mit Funkmodul Pro X verwendet. Beim Reichweiten t est wird die Sendeleistung verringert, um einen störungsfreien Betrieb sicherzu- stellen. Voraussetzung: Um den Reichweitentest durchzuführen, müssen die zu testenden Funk- module auf die Linie I.1 eingestellt sein.
  • Seite 19 WARNUNG! ■ Über die Linie I.1 werden keine Brandalarme oder Warnhin- weise übertragen. ■ Nach dem Reichweitentest müssen die Funk-Teilnehmer auf eine Linie für den Betrieb (z. B. A.0) eingestellt und eine Funk- Inbetriebnahme durchgeführt werden. HINWEIS! Nach einem Reichweitentest sind die Funkmodule für das Rück- setzen für ca. 20 Sekunden aus den Meldern zu entnehmen.
  • Seite 20 5.1. Permanente Reichweitenmessung-Linie I.1 Mit der permanenten Reichweitenmessung lässt sich feststellen, wie weit zwei Funk-Rauchwarnmelder voneinander entfernt sein können (maximale Reichweitenermittlung zwischen zwei Funk-Rauchwarnmelder). Schritt Was ist zu tun? / Reaktion Linie I.1 an beiden Funkmodulen einstellen. Funkmodule in die Rauchwarnmelder Genius Plus X einstecken. Einen Rauchwarnmelder in den Sockel eindrehen = Sender. (Die Bereitschaft wird durch ein Lauflicht (grün-orange-rot) alle 8 Sekunden an der Testtaste signalisiert).
  • Seite 21: Funk-Inbetriebnahme

    6. Funk-Inbetriebnahme In diesem Kapitel werden die Schritte zu einer erfolgreichen Inbetriebnahme mehrerer Funk-Rauchwarnmelder beschrieben. Unterstützende Informationen finden Sie im Planungshandbuch Rauchwarn- melder-Familie Genius auch als Download verfügbar unter: http://www.hekatron.de/produkte/rauchwarnmelder/rauchwarnmelder/ 6.1. Projektierung Vor der Montage der Rauchwarnmelder mit Funkmodul muss die Projek- tierung entsprechend DIN 14676 (siehe auch Bedienungsanleitung Genius Plus X) erfolgen. Dabei sollten: ■ die Anzahl der Rauchwarnmelder mit Funkmodul, ■...
  • Seite 22 HINWEIS! Der Abstand zwischen zwei Funk-Rauchwarnmeldern sollte mindestens 50 cm betragen, um eine sichere Funkverbindung zu gewährleisten. HINWEIS! Zu folgenden elektrischen Geräten sollte ein mindest Abstand von 2 m eingehalten werden: WLAN, DECT, Funk-Wetterstationen, Funk-Lautsprecher, Babyphone, Funk-Garagentoröffner 6.2. Linieneinstellung Funkmodul Pro X Die gewünschte Linieneinstellung kann mittels Drehschalter auf dem Funk- modul Pro X vorgenommen werden. Alle Funk-Rauchwarnmelder, die noch keiner anderen Linie angehören, können zu einer neuen Linie zugeordnet werden. Die Funk-Inbetriebnahme einer Linie ist auf max. 20 Funk- Rauchwarnmelder begrenzt.
  • Seite 23 Eine Linie setzt sich aus einem Buchstaben (A bis G) und einer Zahl (0 bis 9) zusammen. Die Sammelalarmlinie besteht aus dem Buchstaben H und einer Zahl (0,1,2,4,5 und 7) siehe Konfiguration Funkmodul Pro X (Kapitel 6.3.3). Der Reichweitentest besteht aus der Linie I.1. Die Linien H.3, H.6, H.8, H.9,I.0, I.2 bis I.9 und J.0 bis J.9 besitzen keine Funktion (siehe Kapitel 5 „Reichweitentest“). Beispiel Linie C.3 Beispiel Linie B.5 Beispiel Linie A.2 HINWEIS! Die Drehschalter sollten mit einem kleinen Schlitzschrauben- dreher eingestellt werden. Rastpunkte beachten!
  • Seite 24 HINWEIS! ■ Einstellungen an den Drehschaltern für die Linienbildung müssen vor dem Einstecken des Funkmoduls in die Rauch- warnmelder vorgenommen werden. ■ Die Einstellungen werden beim Einstecken und bei einer neuen Funk-Inbetriebnahme eingelesen. ■ Werden sie nach erfolgtem Einsetzen und Funk-Inbetrieb- nahme verändert, müssen die Funkmodule neu in Betrieb genommen werden (siehe Kapitel 6.5).
  • Seite 25: Funktion

    6.3. Konfiguration Funkmodul Pro X Zusätzlich können folgende Funktionen über den DIP-Schalter auf dem Funkmodul Pro X ein-/ausgeschaltet werden: DIP- Werkseinstellung Funktion Schalter Pro X Warnhinweise unterdrücken (Meldungen wie „Batt.- Aus Low“ oder Störungen von anderen Funk-Rauchwarn- meldern werden nicht signalisiert) Alarmunterdrückung (Brandalarme von anderen Aus Funk-Rauchwarnmeldern werden nicht signalisiert) Sammelalarm senden Aus Sammelalarm empfangen Aus Funkstreckenüberwachung Aus Reduktion der Sendeleistung Aus Das Einschalten dieser Funktion hat den Verlust der VdS 3515 zur Folge.
  • Seite 26: Dip-Schalter 1 Beschreibung

    Achtung! Einstellungen an den DIP-Schaltern müssen vor der Montage in den Rauchwarnmelder vorgenommen werden. Werden die Einstellungen nachträglich verändert, muss die Funk-Inbetrieb- nahme neu bzw. eine Linien-Erweiterung durchgeführt werden. 6.3.1. Warnhinweise unterdrücken (DIP 1) Über den DIP-Schalter auf dem Funkmodul Pro X kann das Signalisieren eines empfangenen Alarmes oder Warnhinweises verhindert werden. Ein eigener Alarm oder Warnhinweis kann nicht abgeschaltet werden.
  • Seite 27 6.3.2. Alarmunterdrückung (DIP 2) DIP-Schalter 2 Beschreibung Empfangene Alarme werden nicht signalisiert. Empfangene Alarme werden signalisiert. Achtung! ■ Wird die Signalisierung empfangener Warnhinweise/Alarme deaktiviert, so ist das Funkmodul nicht mehr VdS 3515 konform. ■ Es werden ausschließlich die empfangenen Warnhin w eise/ Alarme unterdrückt, nicht die eigenen des Rauchwarn- melders bzw. des Funkmoduls.
  • Seite 28 6.3.3. Sammelalarm senden (DIP 3) Die Sammelalarmlinien werden über die Linien H.0 bis H.2, H.4, H.5 und H.7 gebildet und können als einzige Linien mit anderen Linien gemäß der Berechtigungstabelle (Seite 31) kommunizieren. Vorausgesetzt die DIP-Schalter 3 und 4 sind entsprechend eingestellt. Dadurch können Alarme und Warnhinweise z. B. vom Treppenhaus in die Wohnung, von der Wohnung ins Treppenhaus oder in beide Richtungen versendet werden. Sammel alarme werden nur vom Funkmodul Pro X gesendet und empfangen. Ein Funkmo- dul Basis X kann diese Telegramme nicht empfangen. In einem Funknetzwerk* dürfen nicht mehr als 60 Funk-Rauchwarnmelder installiert werden. Bei größeren Objekten nehmen Sie bitte mit dem tech- nischen Support Kontakt auf.
  • Seite 29: Beispiele Für Die Repeaterfunktion Bei Sammelalarm

    Beispiele für die Repeaterfunktion bei Sammelalarm: Telegramm Basis Telegramm Basis FM.Basis X FM.Pro X FM.Pro X Linie A.0 Linie A.0 Linie H.0 Das Funkmodul Basis X (A) sendet einen Alarm zu einem Funkmodul Pro X (B) der selben Linie. Das Funkmodul Pro X (B) der Linie A.0 wiederholt bzw. leitet das Signal weiter. Das Funkmodul Pro X (C) der Linie H.0 bekommt das Telegramm und ignoriert es, da das Telegramm von einem Funkmodul Basis (A) gesendet wurde. Der Repeater sendet das Signal identisch weiter, egal ob dieses von einem Basis X oder Pro X Funkmodul kommt.
  • Seite 30: Dip-Schalter 3 Beschreibung

    DIP-Schalter 3 Beschreibung Eigene Alarme und Warnhinweise werden als Sammelalarm versendet. Es werden keine Sammelalarme gesendet. Meldungen werden nur innerhalb der eigenen Linie versendet. HINWEIS! Bei allen Funkmodulen, die den Sammelalarm senden bzw. empfangen (signalisieren) sollen, muss der entsprechende DIP- Schalter auf „ON“ gestellt werden. 6.3.4. Sammelalarm empfangen (DIP 4) DIP-Schalter 4 Beschreibung Alarme und Warnhinweise werden empfangen, signalisiert und weiter- geleitet (Repeater).
  • Seite 31 6.3.5. Berechtigungstabelle Die folgende Tabelle veranschaulicht, welche Linien berechtigt sind, mit einander zu kommunizieren: n kann die Werte 0 bis 9 auf dem Drehschalter annehmen. keine Funktion X zeigt die möglichen Kombinationen keine Funktion keine Funktion keine Funktion Beispiel: Die Sammelalarmlinie H.0 kann Alarme mit den Linien A.0 bis A.9, B.0 bis B.9 und H.7 austauschen. Die Linie A.n kann die Linie B.n nicht auslösen.
  • Seite 32: Dip-Schalter

    Beispiel: Wohnung alarmiert Treppenhaus Sammelalarmlinie z. B. Treppenhaus Separate Linien pro Wohnung Der Funk-Rauchwarnmelder in Wohnung 6 detektiert einen Brand und sendet den Alarm an die Sammel- alarmlinie im Treppenhaus. Wohnung 1 Funkmodul Pro X in Wohnung 6 = Sammelalarm senden „ON“ Wohnung 2 Wohnung 5 Funkmodule Pro X im Treppenhaus = Sammelalarm empfangen „ON“...
  • Seite 33 Beispiel: Treppenhaus alarmiert alle Wohnungen Sammelalarmlinie z. B. Treppenhaus Separate Linien pro Wohnung Ein Funk-Rauchwarnmelder der Sammel alarmlinie detektiert einen Brand und sendet den Alarm an alle Wohnungen. Funkmodul Pro X in Wohnungen = Sammel alarm empfangen „ON“ Funkmodule Pro X im Treppenhaus = Sammelalarm senden „ON“ Konfiguration Funkmodul Linie DIP-Schalter Wohnung 1...
  • Seite 34: Funkstreckenüberwachung

    6.3.6. Funkstreckenüberwachung Eine Signalisierung der Funkstreckenüber wachung wird durch die integrierte Echtzeituhr nachts zwischen 21 Uhr und 7 Uhr MEZ (Winterzeit) unterdrückt. Die Funktion wird eine Stunde nach der Funk-Inbetriebnahme aktiv, da das System sich erst aktualisieren muss. In dieser Zeit werden die Seriennum- mern der einzelnen Funkmodule ausgetauscht.
  • Seite 35 6.3.7. Funkstreckenüberwachung Das Funksystem überprüft automatisch alle Funk-Rauchwarnmelder einer Linie auf Erreichbarkeit. Wird ein Funk-Rauchwarnmelder nicht mehr gefun- den, wird dies vom Funksystem signalisiert. Schritt Was ist zu tun? / Reaktion Die Funk-Rauchwarnmelder gleicher Linie und ID überwachen sich einmal täglich gegenseitig.
  • Seite 36: Funkstrecken Überwachung Stumm Schalten

    6.3.8. Funkstrecken überwachung stumm schalten Stummschaltung für 24 Stunden Schritt Was ist zu tun? / Reaktion Bei einer akustischen Statusmeldung des Rauchwarnmelders und Lauflicht (grün- orange-rot) an der Testtaste alle 48 Sekunden, Testtaste des Melders betätigen. Alle Rauchwarnmelder-Hupen werden für 24 Stunden stumm geschaltet. Ist die Funk s trecke zu einem Rauchwarnmelder gestört muss dieser einzeln stumm geschaltet werden. Achtung! Eine neue Funk-Inbetriebnahme muss durchgeführt werden (siehe Kapitel 6.5)!
  • Seite 37 6.3.9. Sendeleistung reduzieren (DIP 6) DIP-Schalter 6 Beschreibung Sendeleistung: ca. 50 m im freien Feld (kein Mischbetrieb innerhalb der Linie) Sendeleistung: ca. 100 m im freien Feld (kein Mischbetrieb innerhalb der Linie) Achtung! Wird die Sendeleistung reduziert, ist das Funkmodul nicht mehr VdS 3515 konform.
  • Seite 38 6.4. Montage des Funkmoduls Basis X und Pro X Schritt Was ist zu tun? Rauchwarnmelder-Sockel gemäß den Projektierungsrichtlinien montieren. Montage des Sockels siehe Bedienungsanleitung Genius Plus X. • Am Genius Plus X die Abdeckung der Schnittstelle herausbrechen. • Funkmodul in den Rauchwarnmelder einstecken (Seite 39). Beim Einstecken Steckerstifte nicht verbiegen! Achtung: War das Funkmodul bereits in einem Genius Plus X montiert, muss zwischen der Entnahme und dem erneuten Einstecken des Funkmoduls mindestens 20 Sekunden gewartet werden.
  • Seite 39: Funkmodul Einsetzen

    Funkmodul einsetzen − Abdeckung der Schnittstelle (Aus-  bruchmodul) mit dem Daumen  oder einer Zange ausbrechen.   − Funkmodul vorsichtig einsetzen, direktes Berühren der Bauteile vermeiden (ESD). − Funkmodul gemäß Abbildung mit  Gummiringen sichern.  ...
  • Seite 40 6.5. Funk-Inbetriebnahme Funkmodule Basis X oder Funkmodule Pro X Folgende Abläufe finden bei einer Neu-Funk-Inbetriebnahme statt: ■ Alle Funk-Rauchwarnmelder werden auf Funk-Erreichbarkeit getestet. ■ Die Funk-Rauchwarnmelder führen automatisch einen Selbsttest durch. ■ Den Funk-Rauchwarnmeldern einer Linie wird ein eindeutiger Identi- fikationscode vergeben. HINWEIS! Die Konfiguration des Funkmoduls Pro X wird in Kapitel 6.3 eingehend behandelt. HINWEIS! Für die Linienerweiterung mit zusätzlichen Funk-Rauchwarnmel- dern siehe Kapitel 7.
  • Seite 41 Achtung! Werden Rauchwarnmelder mit einem Funkmodul in den Sockel eingedreht und keine Funk-Inbetriebnahme durchgeführt, wird nach 2 Stunden eine akustische Störmeldung abgesetzt. HINWEIS! Ein Linie kann nur mit mindestens zwei Funk-Rauchwarnmelder mit jeweils einem Funkmodul aufgebaut werden. Schritt Was ist zu tun? / Reaktion Alle Funk-Rauchwarnmelder einer Linie in die Sockel eindrehen, mit Ausnahme des Funk-Rauchwarnmelders an dem die Funk-Inbetriebnahme später gestartet werden soll (welchen Sie dafür wählen, spielt keine Rolle).
  • Seite 42 Alle funktionsfähigen und über Funk erreichbaren Rauchwarnmelder mit Funk- modul gleicher Linie signalisieren für 15 Minuten den Empfang des Funk-Inbe- triebnahme-Signals. Der positive Selbsttestton wird im Intervall mit reduzierter Lautstärke ausgegeben. Damit die Anmeldung in der Linie erfolgreich abgeschlossen werden kann, müssen alle signalisierenden Funk-Rauchwarnmelder innerhalb 15 Minuten über die Testtaste bestätigt werden. Die erfolgreiche Anmeldung des Teilnehmers in der Alarmlinie, wird bei der Betätigung der Testtaste mit einem Selbsttestton und einem grünen Blinken der Testtaste signalisiert. Sind alle Funk-Rauchwarnmelder bestätigt ist die Funk-Inbetriebnahme beendet und die Testtaste am Rauchwarnmelder blinkt grün. Bei mehreren unterschiedlichen Linien muss die Funk-Inbetriebnahme (Kapitel 6) pro Linie komplett wiederholt werden. Hinweis: Mit einem Linientest (s. Kapitel 12.1) sollte die korrekte Durchführung der Funk-Inbetriebnahme sichergestellt werden.
  • Seite 43: Linien Erweiterung/Austausch

    Soll in einer bestehenden Linie ein oder mehrere Funk-Rauchwarnmelder hinzugefügt bzw. getauscht werden, gehen Sie wie folgt vor: Schritt Was ist zu tun? / Reaktion Sockel gemäß Kapitel 6.1 „Projektierung“ montieren. ■ Funkmodul Basis X (Betrieb und Konfiguration fest auf Linie A.0) ■ Funkmodul Pro X (Linieneinstellung und Konfiguration gemäß Bedienungs- anleitung vornehmen) Funkmodule in Rauchwarnmelder montieren (siehe Kapitel 6.4) Rauchwarnmelder mit Funkmodul in den vorgesehenen (vormontierten) Sockel eindrehen.
  • Seite 44 Alle signalisierenden und neu hinzugefügten Funk-Rauchwarnmelder müssen über die Testtaste am Funk-Rauchwarnmelder bestätigt werden. Die erfolgreiche Anmeldung des Teilnehmers wird bei der Betätigung der Testta- ste mit einem positiven Selbsttestton und einem Blinken der Testtaste signalisiert. Hinweis: Die Funk-Inbetriebnahme wird an allen der Linie zugehörigen Funk- Rauchwarnmeldern signalisiert. Die bereits vorhandenen Funk-Rauchwarn- melder können müssen aber nicht über die Testtaste bestätigt werden (siehe vorzeitiger Abruch der Funk-Inbetriebnahme). Sind alle Funk-Rauchwarnmelder bestätigt ist die Funk-Inbetriebnahme beendet und die Testtaste am Rauchwarnmelder blinkt alle 48 Sekunden.
  • Seite 45: Programmierung Löschen / Werkseinstellung

    8. Programmierung löschen / Werkseinstellung Damit ein Rauchwarnmelder mit Funkmodul in eine andere Linie eingelernt werden kann, muss zuvor der Identifikationscode gelöscht werden. Dazu muss das Funkmodul aus dem Genius Plus X für ca. 20 Sekunden entfernt werden. 9. Statusmeldung stumm schalten Eine Statusmeldung kann über den Testtaster am Funk-Rauchwarnmelder, der die Störung hat, stumm geschaltet werden. Die Störung ist für 24 Stunden stumm geschaltet und wird dann automatisch wiederholt.
  • Seite 46: Alarm Abschalten (Stumm Schalten)

    10. Alarm abschalten (stumm schalten) Der Rauchwarnmelder mit Funkmodul, welcher einen Brand detektiert hat, sendet nach 20 Sekunden diese Meldung in sein Funknetzwerk. Wird an diesem Rauchwarnmelder, vor Ablauf der 20 Sekunden die Testtaste gedrückt, erfolgt keine Weiterleitung. Brandalarm am Funk-Rauchwarnmelder abschalten: Schritt Was ist zu tun? / Reaktion Testtaster an einem hupenden Funk-Rauchwarnmelder betätigen. Es gehen alle Funk-Rauchwarnmelder-Hupen aus, die keinen Rauch in der Mess k ammer haben. Funk-Rauchwarnmelder, die den Brand detektiert haben, hupen weiter.
  • Seite 47: Betriebs- Und Warnsignale

    11. Betriebs- und Warnsignale Der Rauchwarnmelder verfügt über eine interne Echtzeituhr, die es ihm ermöglicht, abhängig von der Tageszeit, unterschiedliche Betriebs- und Warnsignale zu signalisieren. Batterie: Die fest eingebaute Batterie des Rauchwarnmelders hat eine Lebensdauer von typisch 10 Jahren und ist wartungsfrei. Eine Signalisierung von „Batt.-Low“ erfolgt mindestens 30 Tage bevor die Batterie leer ist. 11.1. Signalisierung Alarm Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Testtaste Alternierender, Blinkt rot jede...
  • Seite 48: Signalisierung Am Tag

    11.2. Signalisierung am Tag Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Testtaste Blinkt grün alle Betrieb, 48 Sekunden normale Funktion 1x kurzer Blinkt orange Ende Lebenszyklus Rauchwarnmelder Signalton alle alle 8 Sekun- austauschen 48 Sekunden Stummschaltung durch Drücken der Testtaste 1x kurzer Blinkt rot alle Fehler wurde Rauchwarnmelder...
  • Seite 49 Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Testtaste 2x kurzer Lauflicht Blinkt alle Funkstrecken- Netzwerk überprüfen Signalton alle (grün-orange- 0,5 Sekunden überwachung und Funk-Inbetrieb- 48 Sekunden rot) blinkt alle nahme neu durch- (Nachts aus) 48 Sekunden führen (siehe Kapitel (Nachts aus) 6.5). 2x kurzer Lauflicht Blinkt alle Es wurde von...
  • Seite 50: Signalisierung Nach Der Stummschaltung - Tagbetrieb

    11.3. Signalisierung nach der Stummschaltung - Tagbetrieb Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Testtaste Blinkt orange Ende Lebenszyklus Rauchwarnmelder alle 48 Sekun- tauschen den (Nachts aus) Blinkt rot alle Fehler wurde Rauchwarnmelder 48 Sekunden erkannt tauschen (Nachts aus)
  • Seite 51: Instandhaltung Funk-Rauchwarnmelder

    Funk-Rauchwarnmelder selbst geprüft. Alle funktionsfähigen und über Funk erreichbaren Rauchwarnmelder mit Funk- modul gleicher Linie und ID signalisieren für 15 Minuten den Linientest mit dem reduzierten Selbsttestton im Intervall von ca. 8 Sekunden. In diesen 15 Minuten, alle signalisierenden Funk-Rauchwarnmelder durch Betäti- gen der Testtaster am Rauchwarnmelder bestätigen. Die Bestätigung erfolgt durch positiven Selbsttestton und einmaligem Blinken der grünen LED. Vorzeitiger Abbruch des Linientests erfolgt durch kurzes Drücken der roten Bedientaste an einem Funkmodul, welches noch nicht bestätigt wurde. Die Wartung im Inbetriebnahme- und Wartungsset RWM (IW-Set Genius) doku- mentieren. Download unter http://www.hekatron.de/professional/downloads/ rauchwarnmelder...
  • Seite 52: Netzwerktest

    Selbsttestton im Intervall von ca. 8 Sekunden. Innerhalb der 30 Minuten, alle signalisierenden Funk-Rauchwarnmelder durch Betätigen ihrer Testtaster bestätigen. Die Bestätigung erfolgt durch positiven Selbsttestton und einmaligem Blinken der grünen LED. Vorzeitiger Abbruch des Netzwerktests durch kurzes Drücken der roten Bedien- taste auf einem Funkmodul, welches noch nicht bestätigt wurde. Die Wartung im Inbetriebnahme und Wartungsset (IW-Set Genius Plus X) doku- mentieren. Download unter http://www.hekatron.de/professional/downloads/ rauchwarnmelder/...
  • Seite 53: Entfernen Eines Gerätes Aus Dem Funknetzwerk

    13. Entfernen eines Gerätes aus dem Funknetzwerk Achtung! Wird ein Funk-Teilnehmer aus dem Netzwerk entfernt, muss immer eine Neu-Funk-Inbetriebnahme erfolgen, um sicherzu- stellen, dass die anderen Funkteilnehmer sich noch gegenseitig erreichen. Schritt Was ist zu tun? / Reaktion Funk-Rauchwarnmelder aus dem Sockel drehen. Funkmodul aus dem Rauchwarnmelder entfernen.
  • Seite 54: Entsorgungshinweis

    Gebühr für Sie übernommen. 15. Umwelt Die Herstellung unserer Funkmodule erfolgt unter Einhaltung der Qualitäts- und Umweltmanagementstandards nach DIN EN ISO 9001 und DIN EN ISO 14001. Es erfüllt die gesetzlichen RoHS Anforderungen und ist frei von allen verbotenen Stoffen. 16. Garantie und Gewährleistung Es gelten die Genius-Garantie-Bedingungen Die Genius-Garantie-Bedingungen finden Sie im Internet unter www.hekatron.de in der Rubrik Rauchwarnmelder.
  • Seite 55: Produktreklamation

    17. Produktreklamation Sofern Ihr Rauchwarnmelder mit Funkmodul nicht mehr funktioniert und Sie die Hinweise in Abschnitt 11 der Bedienungsanleitung (Betriebs- und Warnsignale) beachtet haben, setzen Sie sich mit Ihrem Händler (Bezugs- quelle) in Verbindung. Wenn Sie die Geräte direkt bei Hekatron gekauft haben nehmen Sie bitte mit dem Support Kontakt auf: E-mail: genius-support@hekatron.de Tel.: 07634 500-310 Unter Angabe Ihrer Hekatron-Kundennummer erhalten Sie nach Rück- sprache mit dem Support weitere Informationen zum Reklamationsablauf.
  • Seite 56: Technische Daten

    18. Technische Daten VdS-Anerkennung VdS 3515/G-Nummer G 215027 Batterielebensdauer typisch 10 Jahre Versorgungsspannung 3,6 V DC Frequenzband SRD-Band Frequenzbereich 868.3 MHz Antennentyp PCB Antenne Reichweite min. 100 m freies Feld Sendeleistung 8 dBm / 6,3 mW Betriebsumgebungstemperatur 0 °C bis +55 °C Lagertemperatur -10 °C bis +60 °C Umgebungsbedingte Feuchte bei 40 °C max. 70 % rF Abmessung ca. 60 mm x 78 mm Gewicht FM.Basis X / FM.Pro X 10 g / 12 g Konformität...
  • Seite 57 HINWEIS! Die Standzeit von typisch 10 Jahren wird unter folgenden Bedingungen erreicht: ■ Das Funkmodul muss spätestens 2 Jahre nach Produktions- datum in den Genius Plus X eingebaut werden. ■ Das Funkmodul muss spätestens ein Jahr nach der Erst- inbetriebnahme des Genius Plus X in den Rauchwarnmelder eingebaut werden.
  • Seite 58: Bestelldaten

    19. Bestelldaten Bezeichnung Bestellnummer Genius Plus-N Rauchwarnmelder in neutraler Verpackung 31-5000020-01-xx Genius Plus Rauchwarnmelder in gestalteter Verpackung 31-5000020-06-xx Genius Plus X-N Rauchwarnmelder in neutraler Verpackung 31-5000021-01-xx Genius Plus Rauchwarnmelder in gestalteter Verpackung 31-5000021-05-xx Funkmodul FM.Basis X 31-5200001-11-xx Funkmodul FM.Pro X 31-5200001-12-xx Funkhandtaster FH.Genius 31-5000013-01-xx Plombenset Genius VE32 grau (32 Stück) 31-4100003-01-xx Klebepadset Genius 10 (10 Stück) 31-4100001-01-xx Klebepadset Genius 100 (100 Stück) 31-4100001-02-xx...
  • Seite 61 Index Identifikationscode ..... 13 Sammelalarm empfangen .... 30 Abbruch ........44 Alarm abschalten ......46 Inbetriebnahme ......21 Sammelalarmlinien...... 28 Instandhaltung ...... 51 Sammelalarm senden ....28 Alarmunterdrückung ....27 Signallaufzeiten ...... 15 Standzeit ........ 57 Konfiguration ...... 25 Batterie ........47 Stumm schalten ....
  • Seite 64 Funkmodulen, wie z. B. Videotutorials, FAQ´s sowie Produktinformationen & Bezugsquellen, scannen Sie einfach diesen QR-Code oder besuchen Sie unsere Website www.genius-plus.de. Kundensupport: Tel.: 07634 500-310 genius-support @ hekatron.de Hekatron Vertriebs GmbH Brühlmatten 9 79295 Sulzburg www.hekatron.de Ein Unternehmen der Securitas Gruppe Schweiz...
