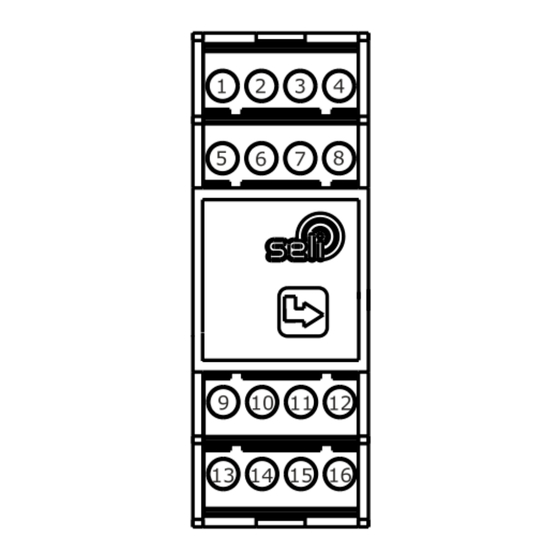

Bedienungsanleitung
Niveaugerät für konduktive
Sonden
Manual
Level Control unit for
conductive level probes
SNG
Dieselstraße 13 • 48485 Neuenkirchen • Tel. 05973 / 9474-0 • Fax 05973 / 9474-74
E-Mail Zentrale@seli.de • Internet http://www.seli.de

Kapitel

loading

Inhaltszusammenfassung für Seli SNG

  • Seite 1 Bedienungsanleitung Niveaugerät für konduktive Sonden Manual Level Control unit for conductive level probes Dieselstraße 13 • 48485 Neuenkirchen • Tel. 05973 / 9474-0 • Fax 05973 / 9474-74 E-Mail Zentrale@seli.de • Internet http://www.seli.de...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Elektrischer Anschluss ........Schnellverstellung ..........Hauptmenü ............Werkseinstellung ..........Parameterumstellung ......... Drahtbrucherkennung ........Niveaulogik ............Technische Daten ..........Directory Electrical Connection ......... Quick Adjustment ..........Main Menu ............Factory Setting ..........Parameter-Switchover ........Wire Break Detection ........Level Logic ............Technical Data ...........
  • Seite 3: Elektrischer Anschluss

    Bitte installieren Sie zuerst die Software, bevor sie das USB-Interface SMW-PA an den USB-Port des Rechners anschließen. Es ist zwingend darauf zu achten, das USB-Interface SMW-PA zuerst mit einem USB-Port am Rechner zu verbinden, bevor das Niveaugerät SNG-UC angeschlossen und die Software gestartet wird. Anschlussbelegung Gehäusemaße...
  • Seite 4: Werkseinstellung

    Schnellverstellung Hinweis! Die Einstellung des Gerätes kann in 2 Ebenen erfolgen: 1. Schnellverstellung Hier sind ausschließlich die Parameter Einschaltwerte und Ein-/Ausschaltverzögerung einstellbar 2. Hauptmenü Hier sind alle Parameter und Gerätefunktionen einstellbar (siehe Parameterbeschreibung). Das Gerät wird mit einem voreingestellten Werkszustand ausgeliefert. Display Beschreibung Ausgangsanzeige: Beispiel:...
  • Seite 5: Hauptmenü

    Hauptmenü Das Hauptmenü Tasten Beschreibung Display ‘ENTER’ 5 sec. Drücken Hauptmenü Zeichen blinkt ‘OBEN’ Parameter auswählen Zeichen blinkt ‘ENTER’ Werteeinstellung Ziffer blinkt ‘OBEN’ Wert verändern Ziffer blinkt ‘ENTER’ Änderung bestätigen Zeichen blinkt ‘OBEN’ Evtl. Nächsten Parameter auswählen Zeichen blinkt ‘ENTER’ Werteeinstellung Ziffer blinkt...
  • Seite 6 Werkseinstellung Die Werkseinstellung Tasten Beschreibung Display ‘OBEN’ 10 sec. drücken Werkseinstellung ‘OBEN’ Einstellung wählen ‘OBEN’ Änderung bestätigen usw... Parameter Beschreibung Keine Werkseinstellung wurde eingestellt 4x Niveauerkennung Werkseinsellung / Auslieferungszustand 1x Niveausteuerung (Gegenelektrode Kanal 4) 3x Niveauerkennung 2x Niveausteuerung (Gegenelektrode Kanal 4) 2x Niveauerkennung 3x Niveausteuerung (Gegensteuerung Kanal 4) 3x Niveauerkennung...
  • Seite 7: Parameterumstellung

    Parameterumstellung Parameterumschaltung Anschluss und Funktion Die Parameterumschaltung ermöglicht eine extern gesteuerte Steuerung Empfindlichkeits- und Verzögerungsumschaltung. Typische Anwendungen in diesem Zusammenhang sind z.B. Schaum- erkennungen in der Milchindustrie. Die Umschaltung kann durch einen galvanisch getrennten Schaltkontakt, oder galvanisch getrennten elektronischen Kontakt von der Messmasse zu dem ausgewählten Kanal ausgelöst werden.
  • Seite 8 Drahtbrucherkennung Drahtbrucherkennung Anschluss und Funktion Mit der Einstellung Drahtbrucherkennung wird in einem Mess- Drahtbruchwiderstände zyklus von kleiner 0,5sec überprüft, ob ein Drahtbruchwider- stand am Kanal angeschlossen ist. Der verwendete Widerstand sollte typisch 50 ... 470kOhm betragen. Masse Sobald ein Kanal mit Drahtbrucherkennung aktiviert ist, so ist die Ausgangslogik zu allen Kanälen invertiert, also bei LEER schaltend.
  • Seite 9 Relais 2. Wenn Füllstand unter KS 2 fällt schließt das Ausgangsrelais Nr. 1 wieder und es geht weiter wie unter Punkt 1 Einstellungen am SNG: Unabhängig von der Empfinlichkeit und der Ein-Auschaltverzögerung sind folgende Parameter einzustellen: Kanal 1: [ ' ] Ausgangswahl 1 = 1 (re1; Relais 1) [ '' ] Ausgangswahl 2 = 0 (kein Ausgang) [ F ] Niveausteuerung = 2 (Niv.
  • Seite 18: Level Logic

    Niveaulogik Niveaulogik Anschluss und Funktion (KS 1) (KS 2) (KS 3) (KS 4) Masse Niveauerkennung Der zugehörige Ausgang eines Kanals wird geschaltet, sobald der EIN- Schaltwert erreicht ist und wieder ausgeschaltet wenn der AUS- Schaltwert überschritten wird. Alle Zustandswechsel mit der Verzögerung "d" oder "t" Auch wenn ein Kanal als Niveausteuerung verwendet wird, so bleibt für den benannten Kanal die Möglichkeit auf einen anderen Ausgang die Niveauerkennung auszugeben.
  • Seite 19: Technical Data

    SNG-PA-M12 Parametrieradapter + Softwarepaket Zur Anbindung an das PC-USB Interface SMW-PA Niveau-Auswertemodul SNKM-1.0 Stand: 11/2020 seli GmbH Automatisierungstechnik • Dieselstraße 13 • 48485 Neuenkirchen • Tel. 05973 / 9474-0 • Fax 05973 / 9474-74 • E-Mail Zentrale@seli.de • Internet http://www.seli.de...
  • Seite 20 Seli GmbH Automatisierungstechnik Dieselstraße 13 48485 Neuenkirchen +49 5973 9474-0 +49 5973 / 9474-74 zentrale@seli.de www.seli.de...
