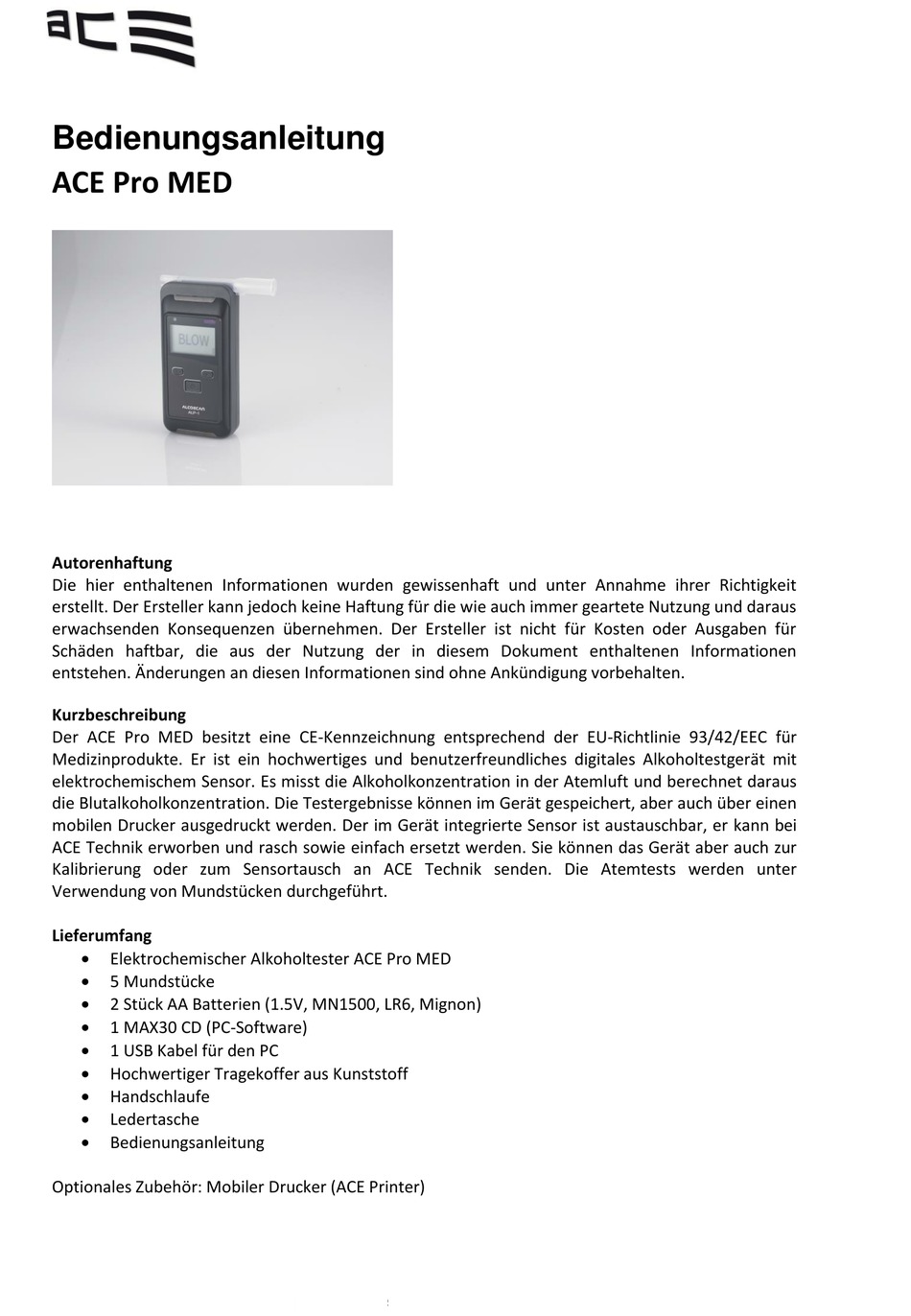

Bedienungsanleitung
ACE Pro MED
Autorenhaftung
Die hier enthaltenen Informationen wurden gewissenhaft und unter Annahme ihrer Richtigkeit
erstellt. Der Ersteller kann jedoch keine Haftung für die wie auch immer geartete Nutzung und daraus
erwachsenden Konsequenzen übernehmen. Der Ersteller ist nicht für Kosten oder Ausgaben für
Schäden haftbar, die aus der Nutzung der in diesem Dokument enthaltenen Informationen
entstehen. Änderungen an diesen Informationen sind ohne Ankündigung vorbehalten.
Kurzbeschreibung
Der ACE Pro MED besitzt eine CE-Kennzeichnung entsprechend der EU-Richtlinie 93/42/EEC für
Medizinprodukte. Er ist ein hochwertiges und benutzerfreundliches digitales Alkoholtestgerät mit
elektrochemischem Sensor. Es misst die Alkoholkonzentration in der Atemluft und berechnet daraus
die Blutalkoholkonzentration. Die Testergebnisse können im Gerät gespeichert, aber auch über einen
mobilen Drucker ausgedruckt werden. Der im Gerät integrierte Sensor ist austauschbar, er kann bei
ACE Technik erworben und rasch sowie einfach ersetzt werden. Sie können das Gerät aber auch zur
Kalibrierung oder zum Sensortausch an ACE Technik senden. Die Atemtests werden unter
Verwendung von Mundstücken durchgeführt.
Lieferumfang
Elektrochemischer Alkoholtester ACE Pro MED
5 Mundstücke
2 Stück AA Batterien (1.5V, MN1500, LR6, Mignon)
1 MAX30 CD (PC-Software)
1 USB Kabel für den PC
Hochwertiger Tragekoffer aus Kunststoff
Handschlaufe
Ledertasche
Bedienungsanleitung
Optionales Zubehör: Mobiler Drucker (ACE Printer)
Werbung
Verwandte Anleitungen für Ace Pro MED
Inhaltszusammenfassung für Ace Pro MED
- Seite 1 Drucker ausgedruckt werden. Der im Gerät integrierte Sensor ist austauschbar, er kann bei ACE Technik erworben und rasch sowie einfach ersetzt werden. Sie können das Gerät aber auch zur Kalibrierung oder zum Sensortausch an ACE Technik senden. Die Atemtests werden unter Verwendung von Mundstücken durchgeführt.
- Seite 2 Einführung Vielen Dank für den Kauf unseres Alkoholtesters ACE Pro MED! Dieses hochwertige Gerät liefert Testergebnisse der ACE Genauigkeitsklasse I. Es darf nur in Übereinstimmung mit den Anweisungen in der Bedienungsanleitung verwendet werden. Bezeichnung der einzelnen Bestandteile BEREIT ALCOSCAN ACE Pro 1.
- Seite 3 Einlegen der Batterien 1. Schieben Sie den Hebel oben an der Geräterückseite nach rechts. 2. Schieben Sie die Abdeckung nach unten und entfernen Sie diese vom Gerät. 3. Legen Sie 2 Stück AA Batterien ein (1.5V Alkaline oder 1.2V aufladbare), achten Sie dabei auf die Polarität (+/-) der Batterien.
- Seite 4 Essen, Trinken und Rauchen Sie während dieser Zeit nicht. b) Öffnen Sie das Gehäuse des ACE Pro MED nicht. c) Bewahren Sie den ACE Pro MED nicht an einem kalten oder heißen oder feuchten oder schlecht belüfteten Platz auf. d) Bewahren Sie den ACE Pro MED außerhalb der Reichweite von Kindern auf.
- Seite 5 1 Jahr. Die Kalibrierung muss nicht zwingend vorgenommen werden; die Genauigkeit des ACE Pro MED nimmt jedoch ohne Kalibrierung stetig ab. Senden Sie das Gerät mit dem Zusatz „Alkomat Kalibrierservice“ an die auf der mit dem Gerät gelieferten Rechnung angegebene Firmenadresse.
- Seite 6 ACE Technik warnt: Selbst wenn das Gerät Alkoholisierung im „sicheren“ Bereich anzeigt, ist dies nach dem Genuss von Alkohol kein Freibrief für das Lenken eines Fahrzeuges oder eine andere Tätigkeit, die unter Alkoholeinfluss nicht ausgeführt werden sollte. Austausch des Sensormoduls 1.
- Seite 7 Die Betriebstemperatur wurde nicht eingehalten (Details dazu finden Sie weiter unten bei den technischen Daten). Bitte Temperaturbereich einhalten Systemfehler 1 Kondensator-Fehler, bitte kontaktieren Sie den ACE Kundenservice. Service benötigt Sensor-Fehler, bitte kontaktieren Sie den ACE Kundenservice. Systemfehler 2 Bitte Sensor tauschen...
- Seite 8 Sie den PIN-Code ein (es ist „0530“ voreingestellt), Sie können die Ziffern durch die beiden Knöpfe (Up/Down) an der Vorderseite des ACE Pro MED auswählen, nach jeder Ziffer drücken Sie bitte wieder den Startknopf zum Wechseln auf die nächste Ziffernstelle.
- Seite 9 Alkoholisierung und „F“ (Fail) = es wurde eine Alkoholisierung festgestellt. IV. Calibration (Kalibrierung) a. Last maintenance (Letzte Wartung) b. Accuracy CHK date (Datum/Zeit, an dem von ACE zuletzt die Messgenauigkeit geprüft wurde, das Gerät speichert maximal 10 Werte) c. Calibration (Kalibrierung: hier kann der Hersteller in den Kalibrations-Modus wechseln) d.
- Seite 10 Erlöschen der Garantie wie die Verwendung nicht freigegebener Verbrauchsmaterialien oder Ersatzteile. Wie bei allen technisch anspruchsvollen Produkten ist es eine grundlegende und für die Garantie der ACE Handels- und Entwicklungs GmbH zwingende Voraussetzung, dass alle Benutzer dieser Produkte mit der Verwendung, den Fähigkeiten und Beschränkungen des Produkts, wie in der betreffenden Produktliteratur beschrieben, vertraut sind.
- Seite 11 Any information is subject to change without prior notice. Short description The ACE Pro MED owns a CE certification according to the EU directive 93 / 42 / EEC for medically products. It is a digital electrochemical alcohol testing device, which measures the alcohol concentration in the breath and calculates the blood alcohol level from that.
- Seite 12 Introduction Thank you for purchasing our personal breathalyzer ACE Pro MED. It measures the alcohol concentration in human breath using an electrochemical sensor and offers reliable breath alcohol test results. It must only be used on basis of the instructions mentioned in this manual.
- Seite 13 Inserting the batteries 1. Push the button on the back of the device to the right side and pull the battery cover down. 2. Remove the battery cover. 3. Insert 2 pieces AA batteries (1.5 Alkaline or 1.2 rechargeable batteries). 4.
- Seite 14 Pb: Battery contains lead Calibration To maintain the accuracy of the ACE Pro MED, we recommend a calibration after 1 year at the latest. The calibration is not mandatory; the accuracy of ACE Pro MED will decrease steadily without it, though.
- Seite 15 Important: When you have eaten, drunken alcohol or smoked a cigarette, wait at least 20 minutes before starting the measurement. ACE Technik warns: Even if you get a result with the meaning „Safe range“, you should not drive after having consumed alcohol or do any other activities which are badly affected by the consumption of alcohol.
- Seite 16 Replacing the sensor module 1. Push the button on the back of the device to the right side. 2. Pull the battery cover down and remove the battery cover. 3. Grab handles and pull down side like shown in the second picture. 4.
- Seite 17 Error because of critical temperature during usage, the device must not be used under 5° C. Keep to operating temperature range System Error 1 Condensor charging error, please contact ACE customer service. Service required device Sensor empty Sensor leakage, please contact ACE customer service.
- Seite 18 IrDA connection, therefore you have to hold the IrDA-window on the front of the ACE Pro MED near to the IrDA-window of the printer, then press the power button on the ACE Pro MED and the print of “last data” will start.
- Seite 19 „P“ (Pass) and „F“ (Fail). IV. Calibration (this menu must only be used by the ACE customer service! ) h. Last maintenance i.
- Seite 20 / uncalibrated and the product will be labelled accordingly. Should the product not fulfil the warranty, the claim of the buyer and the obligations of the ACE Handels- und Entwicklungs GmbH are limited exclusively and at the discretion of the ACE Handels-...
- Seite 21 Between the two parties it is expressly agreed upon that all technical or other advice by ACE Handels- und Entwicklungs GmbH regarding use of the goods or services is free of charge and was made with to the exclusive risk of the buyer. Therefore no obligation or liability can arise to the ACE Handels- und Entwicklungs GmbH from any recommendation or their result.
