SSB-Electronic ACS 2004 Bedienungsanleitung

Artikel-nummer 5055, ausseneinheit as 2004 bedienteil ac 2004

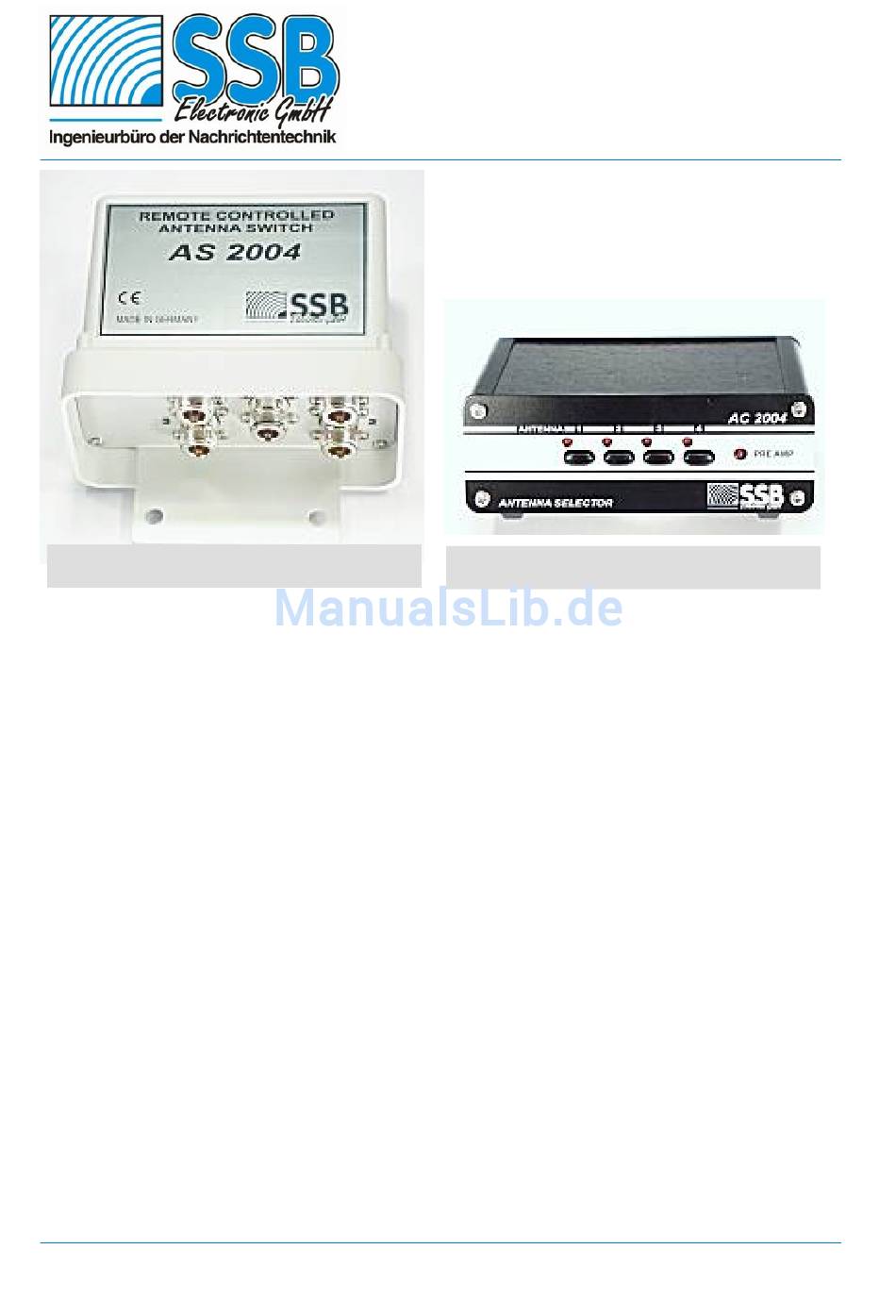

Ausseneinheit AS 2004
4-fach Antennenschalter mit sequentieller
Vorverstärker/Leistungsverstärker-Steuerung
Das Antennen-Schaltsystem ACS 2004 erlaubt die Zuschaltung von vier
verschiedenen Antennen über alle Amateurbänder von 80m bis 70cm über
ein einziges Ableitungskabel. Es besteht aus einem Bediengerät AC 2004
sowie der wassergeschützten Ausseneinheit AS 2004. Beide Geräte
kommunizieren über lediglich ein einziges Ableitungskabel, über welches
zusätzlich vier unabhängige Vorverstärker für jeden Antennenanschluss
separat ein- oder ausgeschaltet werden können.
Erstmalig ist in ein solches System auch eine komplette, sequentielle
Vorverstärker-Steuerung eingebaut, die gleichzeitig auch eventuell
eingesetzte Leistungsendstufen ablaufgesteuert kontrolliert. Vorverstärker
und Endstufen können dabei durch eine PTT gegen Masse oder gegen +
5...12V gesteuert werden.
Standardmäßiger Anschluss :
Anhand des beiliegenden Anschlussplanes werden bis zu vier Antennen an den
Eingangsbuchsen des an den Mast zu schraubenden Antennenschalters AS 2004
SSB-Electronic GmbH, Iserlohn
www.ssb.de
Antennen-Schaltsystem
ACS 2004
Bedienungsanleitung
Artikel-Nummer 5055
Bedienteil AC 2004
loading

Inhaltszusammenfassung für SSB-Electronic ACS 2004

  • Seite 1 Bedienteil AC 2004 4-fach Antennenschalter mit sequentieller Vorverstärker/Leistungsverstärker-Steuerung Das Antennen-Schaltsystem ACS 2004 erlaubt die Zuschaltung von vier verschiedenen Antennen über alle Amateurbänder von 80m bis 70cm über ein einziges Ableitungskabel. Es besteht aus einem Bediengerät AC 2004 sowie der wassergeschützten Ausseneinheit AS 2004. Beide Geräte kommunizieren über lediglich ein einziges Ableitungskabel, über welches...
  • Seite 2 Antennen-Schaltsystem ACS 2004 angeschlossen. Die Buchsen sollen dabei unbedingt nach unten zeigen, um das Gerät wassergeschützt zu montieren ! Vorverstärker werden gegebenenfalls in bekannter Weise zwischen den jeweiligen Antennen und dem Antennenschalter eingeschleift. Über das Ableitungskabel sind nun der AS 2004 und das interne Bediengerät AC 2004 zusammenzuschalten.
  • Seite 3 Antennen-Schaltsystem ACS 2004 Antennenanschlusses wechselseitig langsam. Bei einem Kurzschluss blinken dieselben schnell. Beachten Sie hierzu bitte auch die Hinweise am Ende der Beschreibung ! Im Auslieferungszustand ist nach dem ersten Einschalten die Antennenbuchse 1 ohne Vorverstärker aktiviert. Alle danach geänderten Einstellungen werden gespeichert und bleiben auch ohne Betriebsspannung erhalten.
  • Seite 4 Antennen-Schaltsystem Technische Daten ACS 2004 ACS 2004 TECHNISCHE DATEN Frequenzbereich 80m bis 70cm, alle Amateurbereiche 80m..10m/ 1.5 KW Belastbarkeit ( PEP ) 6m + 2m je 800 W, 70cm/600W Einfügungsdämpfung, typ 80m bis 10m < 0.1 dB 6m/0.15 dB, 2m/0.25 dB, 70cm/0.3 dB Antenneneingänge...
