Inhaltszusammenfassung für BAUDER Primo 2 AD-SK

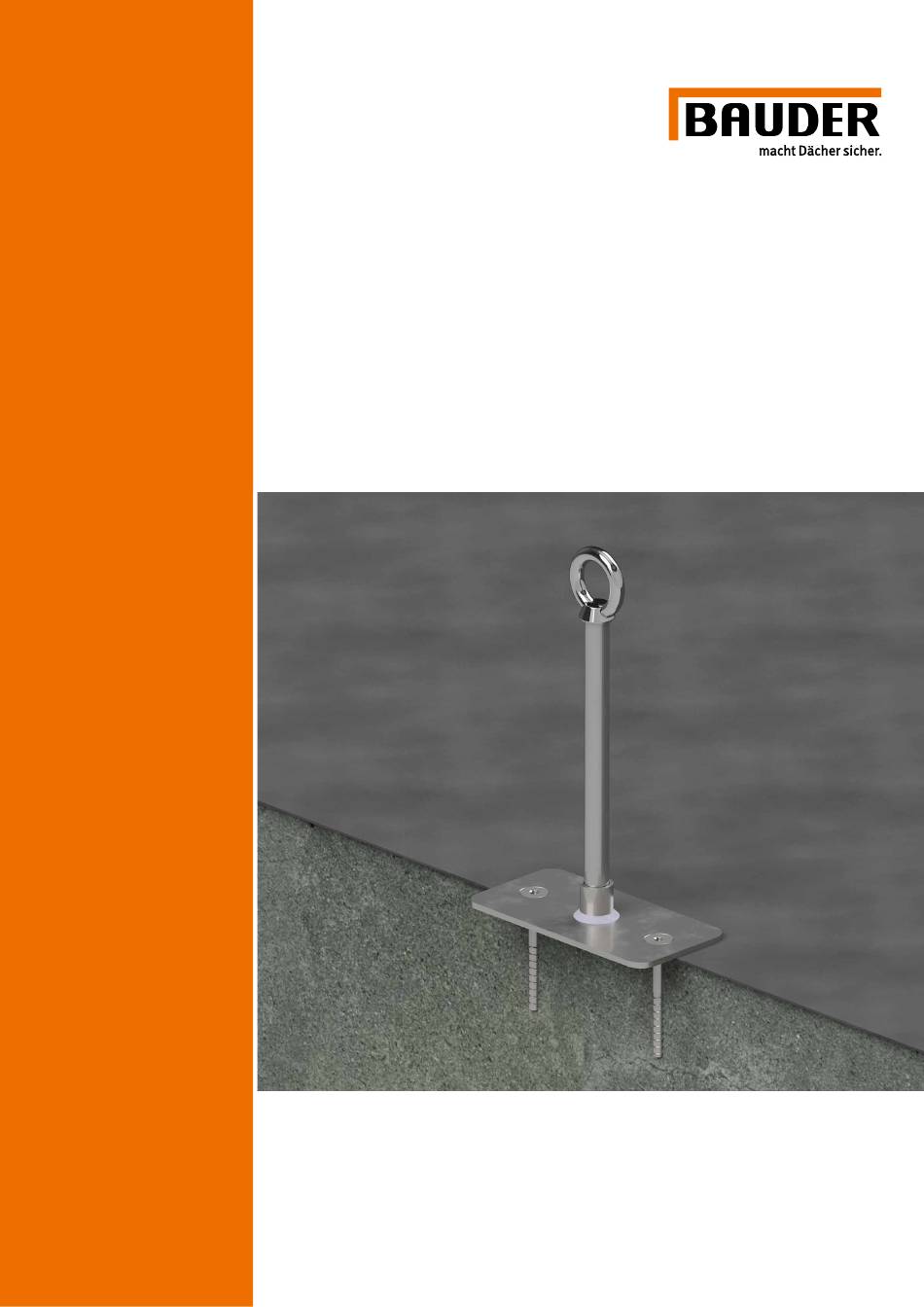

- Seite 1 Bauder Absturzsicherung Primo 2 AD-SK Einbauanleitung Dieses Dokument beinhaltet die Einbau- und Gebrauchsanleitung sowie die Einbaudokumentation und das Wartungsprotokoll. Die Unterlagen müssen bei der Anlage aufbewahrt und vor der Benutzung gelesen werden. Stand Dezember 2020...
-
Seite 2: Gebrauchsanleitung
Nutzer vor einem Aufschlagen auf dem 4. Blitzeinschlag; 5. Verformungen bestehen; Boden oder anderen Hindernissen. Die Anschlagein- richtungen vom Typ Primo 2 AD-SK sind nach SN EN 6. Abrieb oder; 7. Korrosion festgestellt wird. 795:2012 Typ A geprüft und durch das Deutsche Ins- titut für Bautechnik DIBt bewertet (ETA 16-0789 vom... - Seite 3 Belastbarkeit einzutragen. Dies ist unbedingt erforderlich, weil die Die Anschlageinrichtung ist für eine Belastung in alle Wirksamkeit und Haltbarkeit der Anlage, und damit Richtungen, parallel zum Bauwerk, vorgesehen. die Sicherheit des Benutzers, davon abhängen. max. drei Personen pro Anschlagpunkt Reinigung PSAAnwendung Metallteile sind durch Abwischen mit einem Lappen Bei Verwendung der Primo Anschlageinrichtung ist...
-
Seite 5: Typenschild
Typenschild Sicherheitskonzepte Breuer GmbH Brockhuyser Straße 40 • 47638 Straelen www.sicherheitskonzepte-breuer.com Primo 2 AD-SK LE-1001-2017-DE Notifizierte Stelle: Gebrauchs- 0158 anleitung ETA-16/0789 beachten! Einsatzbereich: Verwendungs- Anschlagpunkt für persönliche zweck: Schutzausrüstung auf Dächern Max. Anzahl Personen: Anwendungbe- Industrie, Bau, Wartung reiche: Anwendungs- Flächdächer und horizontale... -
Seite 6: Einbauanleitung
Bohrloch bis Betonkante 200 mm 1 Ringschraube 1 Zahnscheibe Montagevorbereitung 2 Betonschrauben ULTRACUT FBS II Vor Einbau des Primo 2 AD-SK ist die Tragfähigkeit 10 x 65 10/-/- A4 der Dachkonstruktion zu überprüfen. Die technischen Bestimmungen sind einzuhalten. Die maximalen Kräfte, Benötigtes Werkzeug die in der Praxis von der Anschlageinrichtung in die Bohrhammer mit Bohrer ø... - Seite 7 Montageschritte Zur Markierung der 2 Bohrlöcher die Grund platte Die 2 Bohrlöcher ø 10 mm rechtwinklig zur Beton- mit einem Mindestabstand zur Betonkante von oberfläche mind. 75 mm tief in den Beton 200 mm auf die Betonplatte stellen. bohren. Einbauvariante 1 Einbauvariante 2 200 mm 200 mm...
- Seite 8 Primo 2 AD-SK auf die Betonplatte stellen und Mit dem Schlagschrauber die 2 Betonschrauben 2 Betonschrauben ansetzen. eindrehen, bis sie auf der Grundplatte aufliegen. Bild 6 Bild 7 Ringschraube zur Sicherung einkleben (z. B. Loctite) und auf ASP einschrauben, bis sie festsitzt.
-
Seite 9: Einbaudokumentation
Einbaudokumentation Primo 2 AD-SK Objekt Adresse Auftrags-Nr. PLZ/Ort Gebäudeart Zusatz Dachform EinbauFirma Adresse Monteur PLZ/Ort E-Mail Telefon Telefon direkt Checkliste Einbau □ Typenschild und Seriennummer am Produkt erkennbar □ Untergrund Beton C20/25, Mindestbauteildicke 100 mm erfüllt □ allfälliger Überbeton unter Grundplatte abgespitzt □... - Seite 10 Plan Absturzsicherung...
-
Seite 11: Wartungsprotokoll
Wartungsprotokoll Primo 2 AD-SK Hersteller: Sicherheitskonzepte Breuer GmbH Broekhuysener Strasse 40 47638 Straelen Typenbezeichnung: Primo 2 AD-SK Herstellungsjahr: Norm: SN EN 795:2012 Typ A / ETA-16/0789 Kaufdatum: Seriennummer: Einbaudatum: Objekt: Überprüfung mindestens einmal jährlich, vom Immobilienbesitzer zu organisieren. Wartungs- Festgestellte Schäden,... - Seite 12 PSA entsprechend der Tätigkeit benutzen EPI utiliser selon l’activité DPI usare secondo l’attività Paul Bauder AG Alte Zugerstrasse 16 CH-6403 Küssnacht a. R. Telefon 041 854 15 60 info@bauder.ag www.bauder.ag Primo 2 AD-SK / 1220-web CH-D...
