24 INSTALLATIONSABSTÄNDE

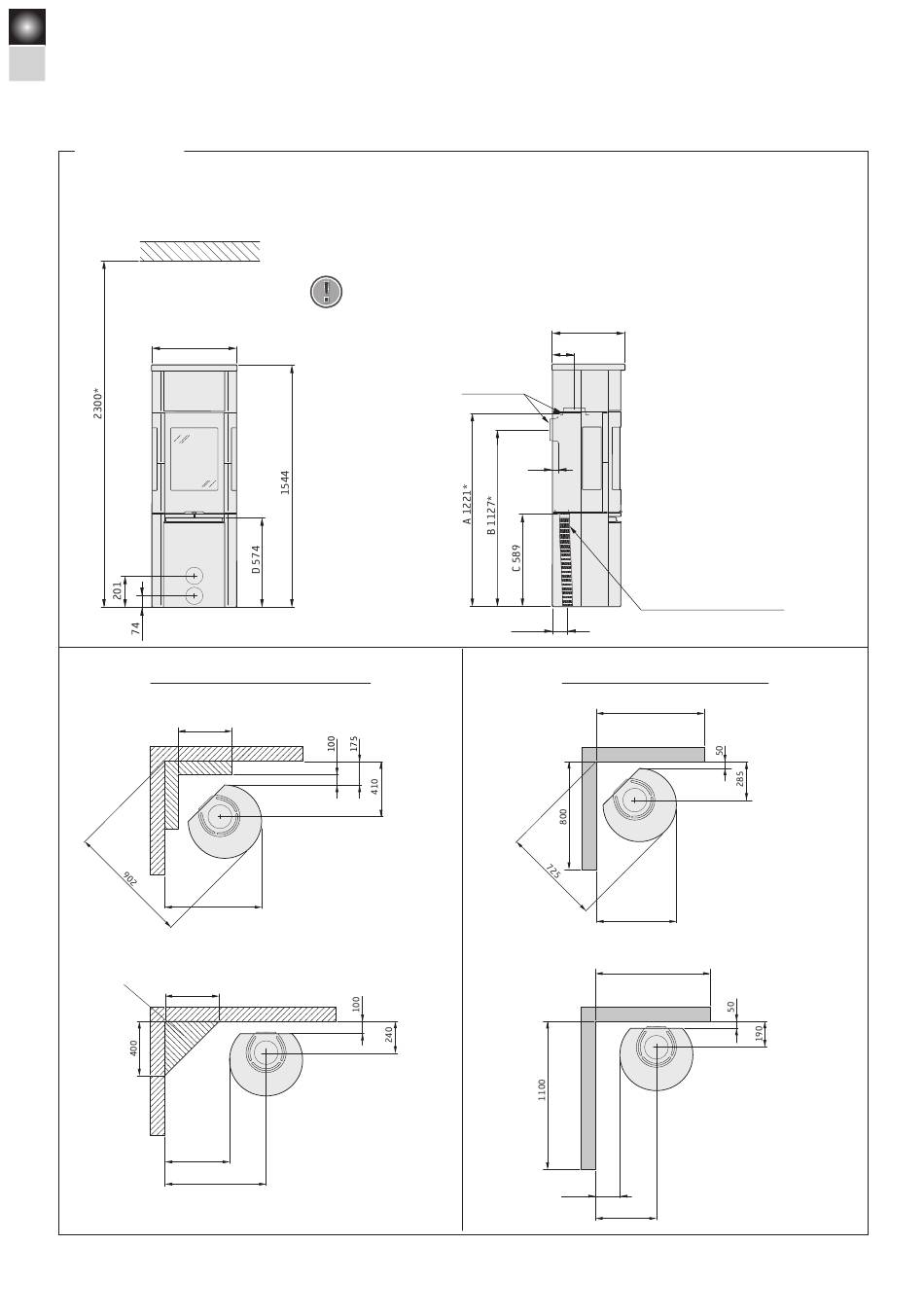

Installationsabstände
C 596T
Brennbare Decke
542
INSTALLATION AN BRENNBAREN WÄNDEN
Für brennbare
Baubestandteile
zugelassener
Bereich
400
479
* Wenn der Kaminofen auf einem Brandschutzbereich z.B. aus Glas (Zubehör) aufgestellt wird, ändert sich die Höhe vom Boden um die Stärke des Brandschutzbereichs. Ein freiliegender
Brandschutzbereich aus Glas macht 10 mm aus.
** Um Verfärbungen an gestrichenen nicht brennbaren Wänden zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
BEI DER INSTALLATION EINES DREHTELLERS
(SONDERZUBEHÖR) gelten die unten aufgeführten
Installationsabstände nicht.
Siehe separate Installationsanleitung für den
Drehteller.
!
Ein freiliegender
Brandschutzbereich
aus Glas (Zubehör)
setzt die Anschlusshöhe
am Schornstein um
10 mm herauf. Die
Abstandsscheiben
im Lieferumfang des
Brandschutzbereichs sind
vor dem Anschluss am
Kaminofen zu befestigen.
400
Brennbare Wand
717
Brennbare Wand
750
463
141
Ø150
32
Zuluftstutzen Ø67
100
INSTALLATION AN FEUERFESTEN WÄNDEN
800
Feuerfeste Wand aus
Ziegel oder Beton
592
850
Feuerfeste Wand aus
Ziegel oder Beton
179**
450**
Der Mindestabstand zwischen Kami-
nofenöffnung und einem brennbaren
Gebäudeteil oder Einrichtungsgegen-
ständen beträgt 1 m.
Die Maßskizzen enthalten nur die
minimal zulässigen Installations-
abstände für den Kaminofen. Beim
Anschluss an einen Stahlschornstein
sind ebenfalls die Anforderungen
zum Sicherheitsabstand für den
Schornstein zu beachten. Der
Sicherheitsabstand zwischen einem
unisolierten Schornsteinrohr und
einem brennbaren Gebäudeteil muss
mindestens 300 mm betragen.
A = Höhe vom Boden bis zum
Schornsteinanschluss an der
Oberseite
B = Höhe vom Boden bis zur Mitte des
Schornsteinanschlusses an der
Rückseite
C = Höhe vom Boden bis zum
Zuluftanschlussstück
D = Höhe vom Boden bis zur
Unterkante der Tür
