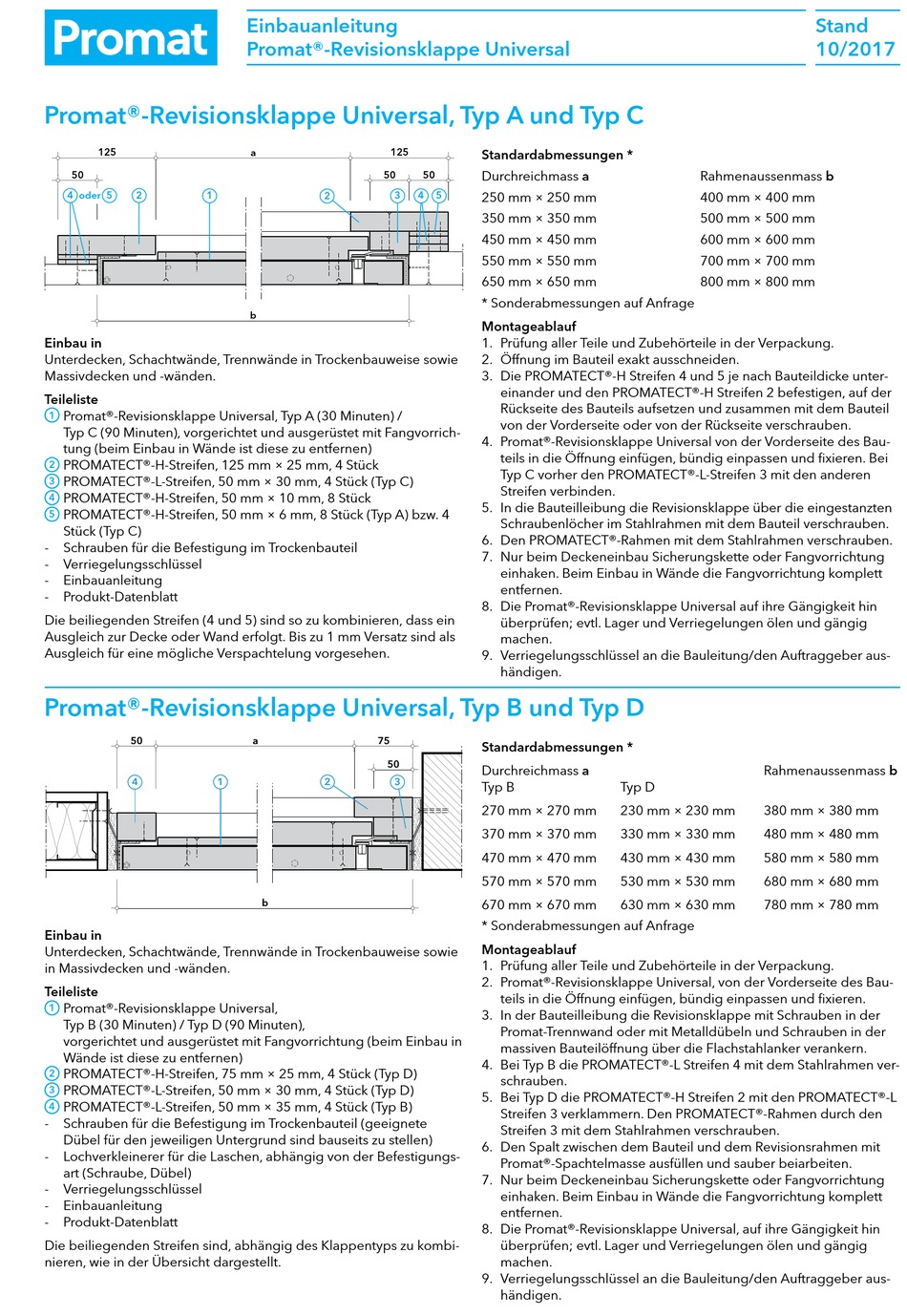

PROMAT Revisionsklappe Universal Typ A Einbauanleitung

Promat®-Revisionsklappe Universal, Typ A und Typ C
125
50
4 oder 5 2
1
Einbau in
Unterdecken, Schachtwände, Trennwände in Trockenbauweise sowie
Massivdecken und -wänden.
Teileliste
X
Promat®-Revisionsklappe Universal, Typ A (30 Minuten) /
1
Typ C (90 Minuten), vorgerichtet und ausgerüstet mit Fangvorrich-
tung (beim Einbau in Wände ist diese zu entfernen)
X
PROMATECT®-H-Streifen, 125 mm × 25 mm, 4 Stück
2
X
PROMATECT®-L-Streifen, 50 mm × 30 mm, 4 Stück (Typ C)
3
X
PROMATECT®-H-Streifen, 50 mm × 10 mm, 8 Stück
4
X
PROMATECT®-H-Streifen, 50 mm × 6 mm, 8 Stück (Typ A) bzw. 4
5
Stück (Typ C)
- Schrauben für die Befestigung im Trockenbauteil
- Verriegelungsschlüssel
- Einbauanleitung
- Produkt-Datenblatt
Die beiliegenden Streifen (4 und 5) sind so zu kombinieren, dass ein
Ausgleich zur Decke oder Wand erfolgt. Bis zu 1 mm Versatz sind als
Ausgleich für eine mögliche Verspachtelung vorgesehen.
Promat®-Revisionsklappe Universal, Typ B und Typ D
50
4
Einbau in
Unterdecken, Schachtwände, Trennwände in Trockenbauweise sowie
in Massivdecken und -wänden.
Teileliste
X
Promat®-Revisionsklappe Universal,
1
Typ B (30 Minuten) / Typ D (90 Minuten),
vorgerichtet und ausgerüstet mit Fangvorrichtung (beim Einbau in
Wände ist diese zu entfernen)
X
PROMATECT®-H-Streifen, 75 mm × 25 mm, 4 Stück (Typ D)
2
X
PROMATECT®-L-Streifen, 50 mm × 30 mm, 4 Stück (Typ D)
3
X
PROMATECT®-L-Streifen, 50 mm × 35 mm, 4 Stück (Typ B)
4
- Schrauben für die Befestigung im Trockenbauteil (geeignete
Dübel für den jeweiligen Untergrund sind bauseits zu stellen)
- Lochverkleinerer für die Laschen, abhängig von der Befestigungs-
art (Schraube, Dübel)
- Verriegelungsschlüssel
- Einbauanleitung
- Produkt-Datenblatt
Die beiliegenden Streifen sind, abhängig des Klappentyps zu kombi-
nieren, wie in der Übersicht dargestellt.
Einbauanleitung
Promat®-Revisionsklappe Universal
a
50
2
b
a 75
50
1 2
b
125 Standardabmessungen *
Durchreichmass a
50
3 4 5 250 mm × 250 mm
350 mm × 350 mm
450 mm × 450 mm
550 mm × 550 mm
650 mm × 650 mm
* Sonderabmessungen auf Anfrage
Montageablauf
1. Prüfung aller Teile und Zubehörteile in der Verpackung.
2. Öffnung im Bauteil exakt ausschneiden.
3. Die PROMATECT®-H Streifen 4 und 5 je nach Bauteildicke unter-
einander und den PROMATECT®-H Streifen 2 befestigen, auf der
Rückseite des Bauteils aufsetzen und zusammen mit dem Bauteil
von der Vorderseite oder von der Rückseite verschrauben.
4. Promat®-Revisionsklappe Universal von der Vorderseite des Bau-
teils in die Öffnung einfügen, bündig einpassen und fixieren. Bei
Typ C vorher den PROMATECT®-L-Streifen 3 mit den anderen
Streifen verbinden.
5. In die Bauteilleibung die Revisionsklappe über die eingestanzten
Schraubenlöcher im Stahlrahmen mit dem Bauteil verschrauben.
6. Den PROMATECT®-Rahmen mit dem Stahlrahmen verschrauben.
7. Nur beim Deckeneinbau Sicherungskette oder Fangvorrichtung
einhaken. Beim Einbau in Wände die Fangvorrichtung komplett
entfernen.
8. Die Promat®-Revisionsklappe Universal auf ihre Gängigkeit hin
überprüfen; evtl. Lager und Verriegelungen ölen und gängig
machen.
9. Verriegelungsschlüssel an die Bauleitung/den Auftraggeber aus-
händigen.
Standardabmessungen *
Durchreichmass a
3
Typ B
270 mm × 270 mm
370 mm × 370 mm
470 mm × 470 mm
570 mm × 570 mm
670 mm × 670 mm
* Sonderabmessungen auf Anfrage
Montageablauf
1. Prüfung aller Teile und Zubehörteile in der Verpackung.
2. Promat®-Revisionsklappe Universal, von der Vorderseite des Bau-
teils in die Öffnung einfügen, bündig einpassen und fixieren.
3. In der Bauteilleibung die Revisionsklappe mit Schrauben in der
Promat-Trennwand oder mit Metalldübeln und Schrauben in der
massiven Bauteilöffnung über die Flachstahlanker verankern.
4. Bei Typ B die PROMATECT®-L Streifen 4 mit dem Stahlrahmen ver-
schrauben.
5. Bei Typ D die PROMATECT®-H Streifen 2 mit den PROMATECT®-L
Streifen 3 verklammern. Den PROMATECT®-Rahmen durch den
Streifen 3 mit dem Stahlrahmen verschrauben.
6. Den Spalt zwischen dem Bauteil und dem Revisionsrahmen mit
Promat®-Spachtelmasse ausfüllen und sauber beiarbeiten.
7. Nur beim Deckeneinbau Sicherungskette oder Fangvorrichtung
einhaken. Beim Einbau in Wände die Fangvorrichtung komplett
entfernen.
8. Die Promat®-Revisionsklappe Universal, auf ihre Gängigkeit hin
überprüfen; evtl. Lager und Verriegelungen ölen und gängig
machen.
9. Verriegelungsschlüssel an die Bauleitung/den Auftraggeber aus-
händigen.
Rahmenaussenmass b
400 mm × 400 mm
500 mm × 500 mm
600 mm × 600 mm
700 mm × 700 mm
800 mm × 800 mm
Rahmenaussenmass b
Typ D
230 mm × 230 mm 380 mm × 380 mm
330 mm × 330 mm 480 mm × 480 mm
430 mm × 430 mm 580 mm × 580 mm
530 mm × 530 mm 680 mm × 680 mm
630 mm × 630 mm 780 mm × 780 mm
Stand
10/2017
